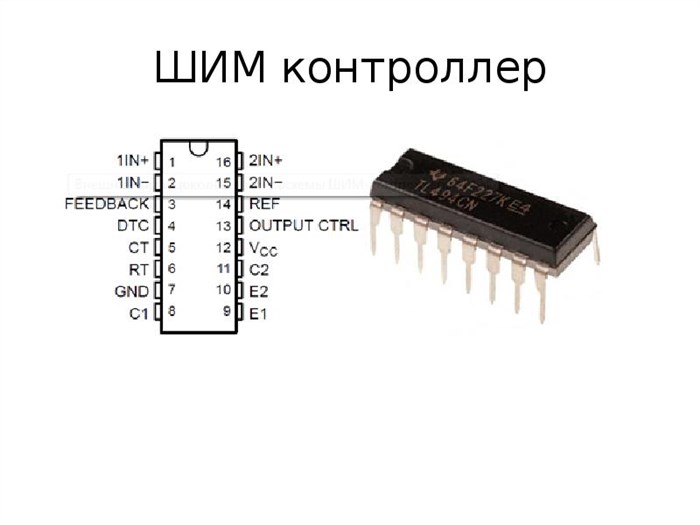

ШИМ контроллер: принцип работы
Все это позволило разработать высокоэффективный компактный широтно импульсный преобразователь, то есть с малыми теплопотерями. Резонансные преобразователи с переключением в 0 тока ZCS позволяют свести теплопотери к минимуму.
Аналоговая ШИМ
В аналоговых ШИМ-генераторах управляющий сигнал формируется при помощи аналогового компаратора, когда на его инвертирующий вход подается пилообразный или треугольный сигнал, а на неинвертирующий — непрерывный модулирующий.
Во время когда пилообразный сигнал подается на неинвертирующий вход, а модулирующий — на инвертирующий, выходные прямоугольные импульсы будут положительными, когда напряжение пилы будет выше уровня модулирующего сигнала на инвертирующем входе, а отрицательное — когда напряжение пилы станет ниже сигнала модулирующего.
Цифровая ШИМ
Работая с цифровой информацией, микроконтроллер может формировать на выходах или 100% высокий или 0% низкий уровень напряжения. Но для эффективного управления нагрузкой такое напряжение на выходе нужно изменять. Например, когда осуществляется регулировка скорости вращения вала мотора или при изменении яркости светодиода.
Использование ШИМ-контроллеров обусловлено их следующими преимуществами:
Получить на выводах микроконтроллера (МК) ШИМ сигнал можно:
В каждом МК есть встроенный таймер, генерирующий ШИМ импульсы на определённых выводах. Это аппаратный способ. Получение ШИМ сигнала при помощи команд программирования более эффективно за счет разрешающей способности и дает возможность задействовать больше выводов. Но программный способ вызывает высокую загрузку МК, занимая много памяти.
Один ШИМ и три светодиода: разработка источника питания для светодиодной линейки
- Т -период тактирования — промежутки времени, через которые подаются импульсы.
- Длительность импульса — время пока подается сигнал.
- Скважность — рассчитанное по формуле соотношение длины импульса к импульсному Т периоду тактирования.
- D коэффициент заполнения — показатель обратный скважности.
Что такое ШИМ и почему мерцает OLED? РАЗБОР
ШИМ, все вокруг говорят про ШИМ. Ну фиг знает — я его не вижу. Что хотите сказать, если понижу яркость дисплея, это как-то будет меня утомлять? Кажется тут есть в чём разобраться! Сегодня мы объясним как на самом деле работает ШИМ. Узнаем сколько FPS видит человек, а сколько муха. Проведём тесты ШИМ на осциллографе. И, конечно, расскажем как избавиться от ШИМа на Samsung и на iPhone.
OLED дисплеи фактически во всём превзошли IPS. Но некоторые люди просто физически не могут пользоваться OLED, ведь они чувствуют усталость глаз, сухость и даже головные боли.
Почему так? Дело в том, что в отличие от большинства IPS-экранов большинство OLED-матриц мерцают. Примерно как дешевые люминесцентные лампы. И это не очень хорошо сказывается на зрении.
Но стоп! Лично у меня нет никаких проблем с OLED-дисплеями, да и мои друзья ходят с OLED и не жалуются.
Действительно, по статистике большинство (примерно 90%) людей не ощущают мерцания OLED-дисплеев. Мы даже провели опрос: Устают ли у Вас глаза от OLED дисплеев? Устают ли у вас глаза от IPS дисплеев? И получили вот такие результаты: примерно четверть — 27% сообщила, что у них глаза устают. Меньшинство, но всё же — четверть!
Тем не менее есть люди, которые не просто чувствуют ШИМ, но даже отчетливо его видят. Как так получается?
ШИМ в кинопроекторах
Чтобы ответить на этот вопрос давайте поговорим про кино. В старых кинопроекторах, в которых еще были бобины с плёнкой, крутили кино со скоростью 24 кадра в секунду.
Так вот, для того чтобы при смене кадров изображение не смазывалось и вы не видели момент перемотки пленки, в этот момент поток света перекрывался. Это приводило к адскому мерцанию, так как изображение постоянно обрывал «черный кадр».
Так как ускорить процесс смены кадров не было технической возможности киноделы придумали другой хак. Они стали перекрывать изображение дважды: не только во время смены кадра, но и когда на экране отображался статический кадр. Ммм. И какой в этом смысл?
Сколько мы видим кадров?
Этот невероятный эффект человеческого зрения называется порогом слияния мерцаний и этот порог равен 60 Гц. Это значит, всё что мерцает чаще чем 60 раз в секунду человек будет воспринимать как непрерывное изображение.
Кстати, у собак и кошек этот порог выше — в районе 70-80 Гц, а у мух так вообще 250-300 Гц.
Что же это получается, игровые мониторы 144 Гц и выше — это всё маркетинг? Нет, 60 кадров в секунду — это минимальный порог, при котором человек перестает видеть мерцание. А люди с натренированным зрением, например, пилоты истребителей на тестированиях различают кадры, появившиеся на 4 мс. Что соответствует 250 кадрам в секунду. К хардкорным геймерам это тоже относится.
Что такое ШИМ на телевизорах, как её увидеть и как с этим дальше жить? | Ликбез от ROZETKA
- Galaxy S20 — 242.7 Гц
- Galaxy S20 Ultra — 240.4 Гц
- Google Pixel 2 — 245.1 Гц
- Google Pixel 2 XL — 242.7 Гц
- Google Pixel 3a — 271.1 Гц
- Google Pixel 3a XL — 242.7 Гц
- Google Pixel 4 — 367.6 Гц
- Google Pixel 4 XL — 367.6 Гц
- Huawei P30 — 240.4 Гц
- Huawei P30 Pro — 231.5 Гц
- Huawei P40 — 245 Гц
- Huawei P40 Pro — 365 Гц
- iPhone 11 Pro — 290.7 Гц
- iPhone 11 Pro Max — 245.1 Гц
- iPhone XS — 240.4 Гц
- iPhone XS Max — 240.4 Гц
- OnePlus 5T — 242.7 Гц
- OnePlus 6T — 240 Гц
- OnePlus 7 — 200 Гц
- OnePlus 7 Pro — 122 Гц
- OnePlus 7T Pro — 294 Гц
- OnePlus 8 Pro — 258 Гц
- Samsung Galaxy A50 — 119 Гц
- Samsung Galaxy A51 — 242.7 Гц
- Samsung Galaxy A71 — 247.5 Гц
- Samsung Galaxy S10e — 232 Гц
- Xiaomi Mi 10 — 362.3 Гц
- Xiaomi Mi 8 — 238 Гц
- Xiaomi Mi 8 Explorer Edition — 100 Гц
