Как сделать бестрансформаторный блок питания на 12В
У каждого в доме есть различная аппаратура, работающая от батареек или аккумуляторов. Чтобы не менять каждый раз элементы, ее питают от любого источника, подключаемого к сети 220 В.
Большой мощности от полностью бестрансформаторного малогабаритного блока ждать не следует. Аккумуляторные инструменты (шуруповерты, дрели, дисковые пилы), насосы, планшеты и ноутбуки от него работать не будут.
К такому БП можно подключать осветительные приборы и электронную технику, которые потребляют ток до 500 мА:
- малогабаритные приемники;
- светодиодные лампы и гирлянды (но не ленты);
- портативную маломощную медицинскую аппаратуру (наручный тонометр, измеритель пульса и других параметров);
- зарядные модули телефонов;
- детские игрушки;
- моторы магнитофонов, вентиляторы;
- самодельные устройства;
- платы от Arduino.
Бестрансформаторный блок питания на 12 Вольт своими руками в домашних условиях
- V X1 = X1 x I = 4637 x 0,046 = 213,3 В
- PR1 = I2 R1 = V2/R1 = (213,3)2/470000 = 0,1 Вт
- R1 = 470 кОм, 0,25 Вт
- PR2 = I2R2 = (0,046)2×100 = 0,2116 Вт
- R2 = 100 Ом, 0,5 Вт
- Мощность стабилитрона , Pz = Vz x Imax = 12 x 0,046 = 0,552 Вт
- D1, D2 = 12 В, 1 Вт
- D3, D4 = 1N4007
Устройство и конструкция

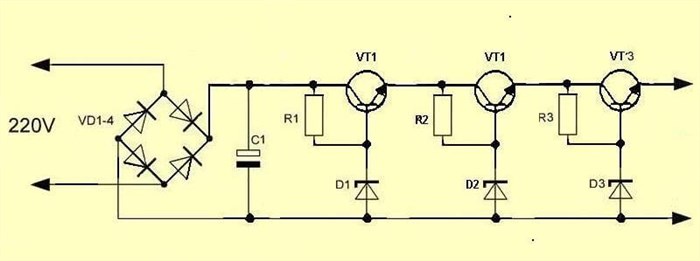

Простой 12-вольтовый БП без трансформатора можно сделать из нескольких радиоэлементов. Он представляет собой диодный мост VD1-4 и 3 однотипных транзисторных стабилизатора, включенных последовательно.
C1, подключенный к сети 220 В, гасит большую часть напряжения. Оно выпрямляется диодным мостом VD1-4. Цепочка D1, C2 является параметрическим стабилизатором, с выхода которого снимается постоянное напряжение, питающее нагрузку.

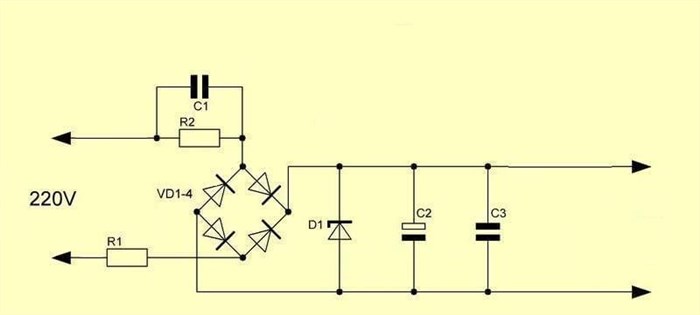

Более продвинутое устройство содержит на входе сопротивление R1 для подавления броска тока и RC-цепочку — подключенные параллельно гасящая емкость C1 и резистор r2 большого номинала для ее разрядки. Средняя часть схемы такая же. На выходе установлен дополнительный неполярный конденсатор C3.
Дальнейшее усовершенствование предполагает установку на выходе БП стабилизатора VR1 на транзисторах или микросхеме.
Эти блоки опасны, так как их детали находятся под напряжением 220 В. При отсутствии нагрузки (если испорчен стабилизатор) потенциал на выходе будет равен сетевому.
Технические требования к конденсатору
Для бестрансформаторного БП подойдет конденсатор, рассчитанный на амплитудное (или большее) значение переменного напряжения. Если действующее значение напряжения равно 220 В, то амплитудное рассчитывается по формуле 220 * = 311 В (номинальное 400 В). Конденсаторы лучше выбрать плёночные, оптимально подходят емкостные элементы серии К73-17.
В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:
· аккумуляторные электродрели, шуруповерты и электропилы;
· портативные ультрафиолетовые облучатели и портативное медицинское оборудование;
· зарядные устройства мобильных телефонов и повербанков;
· слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;
· различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.
Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

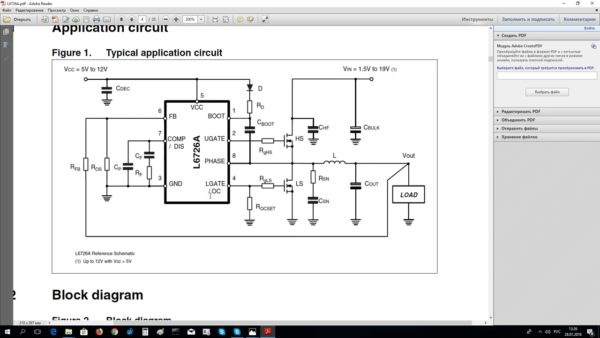

Апгрейд китайского БП с 5 до 12 вольт | DiyTronic
Фильтр
Выходное напряжение надо отфильтровать – оно содержит большое количество продуктов преобразования. Так как инвертор работает на достаточно большой частоте, то эффективными становятся фильтры, содержащие не только конденсаторы, но и малогабаритные дроссели относительно небольшой индуктивности.
Для расчета элементов фильтра надо задаться коэффициентом пульсаций Кп. Он выбирается из предполагаемой нагрузки:
- чувствительная аппаратура для радиоприема, предварительные каскады аудиоаппаратуры, микрофонные усилители – Кп=10 -5 ..10 -4 ;
- усилители звуковой частоты – Кп=10 -4 ..10 -3 ;
- приемная и звуковоспроизводящая аппаратура среднего и низкого класса – Кп=10 -2 ..10 -3 .
Для Г-образного фильтра, устанавливаемого после двухполупериодного выпрямителя, действуют соотношения:
- L – индуктивность дросселя в мкГн;
- С – емкость конденсатора в мкФ;
- f – частота преобразования в Гц;
- Rн – сопротивление нагрузки в Омах.
Размерность величин та же, что и для предыдущего фильтра.
Импульсный блок питания своими руками (простые и мощные схемы)
- Включаем в цепь, на выходе лампочка, к примеру,12 Вольт. При первом кратковременном пуске, лампочка должна гореть. Кроме этого, следует обратить внимание на то, что все элементы не должны нагреваться. Если что-то греется, значит, схема собрана неправильно.
- При втором пуске замеряем значение тока при помощи тестера. Даем проработать блоку достаточное количество времени для того, чтобы убедиться в отсутствии нагревающихся элементов.
Отличие схемы КЛЛ от импульсного БП
Это одна из самых распространённых электрических схем энергосберегающих ламп. Для преобразования схемы КЛЛ в импульсный блок питания достаточно установить всего одну перемычку между точками А – А’ и добавить импульсный трансформатор с выпрямителем. Красным цветом отмечены элементы, которые можно удалить.
А это уже законченная схема импульсного блока питания, собранная на основе КЛЛ с использованием дополнительного импульсного трансформатора.
Для упрощения, удалена люминесцентная лампа и несколько деталей, которые были заменены перемычкой.
Как видите, схема КЛЛ не требует больших изменений. Красным цветом отмечены дополнительные элементы, привнесённые в схему.
Инверторы, работающие от АКБ
Самый простой способ получить напряжение 12В – это соединить последовательно 8 пальчиковых батареек по 1,5 В.
Или использовать готовую 12В батарейку с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления. В ней внутри подборка из маленьких «таблеток», которые вы видите на фото.
Мы рассмотрели набор вариантов для получения 12В в домашних условиях. Каждый из них имеет свои плюсы и минусы, различную степень эффективности, надежности и КПД. Какой вариант лучше использовать, вы должны выбрать самостоятельно исходя из возможностей и потребностей.
Также стоит отметить, что мы не рассмотрели один из вариантов. Получить 12 вольт можно и от блока питания для компьютера формата ATX. Для его запуска без ПК нужно замкнуть зеленый провод на любой из черных. 12 вольт находятся на желтом проводе. Обычно мощность 12В линии несколько сотен Ватт и ток в десятки Ампер.
Теперь вы знаете, как получить 12 Вольт из 220 или других доступных значений. Напоследок рекомендуем просмотреть полезное видео по теме:
3 Автотрансформатор или дроссель с подобной логикой намотки
- Понизить напряжение с помощью балластного конденсатора. Универсальный способ используется для питания маломощной электроники, например светодиодных ламп, и для заряда небольших аккумуляторов, как в фонариках. Недостатком является низкий косинус Фи у схемы и невысокая надежность, но это не мешает её повсеместно использовать в дешевых электроприборах.
- Понизить напряжение (ограничить ток) с помощью резистора. Способ не очень хороший, но имеет право на существование, подойдет, чтобы запитать какую-то очень слабую нагрузку, типа светодиода. Его основной недостаток – это выделение большого количества активной мощности в виде тепла на резисторе.
- Использовать автотрансформатор или дроссель с подобной логикой намотки.
