В данной статье рассмотрим вариант нетрадиционного использования операционного усилителя. При выходном напряжении 3 вольт схема обеспечивает ток в нагрузке до 500 мА, коэффициент стабилизации около 1500, ток короткого замыкания почти 1 ампер.
Описываемый в статье лабораторный источник питания обеспечивает стабилизацию как тока, так и напряжения. Его сердцем является электронный стабилизатор — именно он отвечает за все выходные параметры устройства. При сравнительной простоте устройства стабилизатор имеет неплохие параметры, очень прост в использовании.
Представленный в статье блок питания способен выдавать ток в нагрузке до 25 ампер, выходное напряжение регулируется плавно в диапазоне 1,5. 30 вольт. Устройство можно также использовать как зарядное устройство для АКБ. Напряжение от силового трансформатора выпрямляется двухполупериодным выпрямителем на диодах VD1. VD6.
Схема стабилизированного мощного блока питания 12 вольт 20 ампер. Сетевой трансформатор Т1 рассчитан на мощность 450 Ватт и имеет вторичную обмотку на 15 вольт переменного напряжения. Основным стабилизатором является ИМС DA1 К142ЕНЗ. Резистором R1 устанавливают ток ограничения. Резисторы R4. R6 считаются выравнивающими и исполнены из проволочных резисторов.
Мощный лабораторный регулируемый блок питания собран на микросхеме LM723, которая представляет собой интегральный готовый стабилизатор с регулируемым выходным напряжением и неплохой схемой защиты от перегрузки. Выходное напряжение блока питания от 2 до 30 вольт с максимальным выходным током 20 ампер.
Описанная в статье схема предназначена для питания ноутбуков, а именно повышает напряжение автомобильной аккумуляторной батареи 12 вольт до 19 вольт. Известные схемы автомобильных повышающих преобразователей напряжения питания для них построены по принципу повышающего импульсного преобразователя с использованием силового трансформатора или накопительного дросселя.
В статье описана схема неплохого регулируемого двуполярного лабораторного блока питания с диапазоном выходного напряжения от 0 до 40 вольт током нагрузки до 1 ампера, хотя немного доработав можно увеличить нагрузку и до 3 ампер.
Схема мощного лабораторного блока питания на напряжение 0-18 вольт, ток до 3 ампер с регулируемой защитой. Напряжение — 5 вольт получено с MAX660, силовой транзистор заменен на TIP121, операционные усилители все OP07CP. Кроме того, вместо гасящего резистора на входе 7812, добавился еще один стабилизатор 7818.
Схема рассчитана на нагрузку напряжением до 6,8 вольт и ток до 300 миллиампер. Напряжение можно менять заменой стабилитрона VD4 и, при необходимости, VD3. Установив транзисторы на алюминиевые теплоотводы можно увеличить и ток нагрузки.
Схема представляет собой классический обратноходовый блок питания на базе ШИМ UC3842. Поскольку схема базовая, выходные параметры блока питания могут быть легко пересчитаны на нужные. В качестве примера для рассмотрения выбран блок питания для ноутбука с питанием 20 вольт 3 ампер. При необходимости можно получить несколько напряжений, независимых или связанных.
Схема лабораторного БП: от простейшего до мощного с легкой регулировкой
Аналоговый источник питания
Такие источники напряжения характеризуются надёжностью в работе и простотой изготовления. Недостатками являются размеры и вес, а также высокое ценообразование.
Ключевыми элементами линейного источника напряжений являются:
Сетевой фильтр предотвращает попадание помех в сеть от работающего оборудования и наоборот. Обычно представляет собой ёмкостно-индуктивную цепочку.
Принцип работы БП
Для получения напряжения постоянной величины, сигнал со вторичной обмотки трансформатора передаётся на выпрямительный узел. Это устройство собранно на четырёх диодах, включённых по мостовой схеме, и электролитического конденсатора. С электролита и снимается постоянное напряжение, предназначенное для питания приборов.
Простой импульсный блок питания
-
Тип выходного сигнала. В результате преобразования, напряжение на выходе может быть переменной или постоянной величины.
- Мощность. Характеризуется током, которое выдаёт устройство без ухудшения характеристик выходного напряжения. Единица измерения ватт.
- Коэффициент полезного действия. Показывает эффективность работы прибора, т. е. отношение преобразованной энергии к переданной. Чем показатель больше, тем менее греется устройство при работе.
- Защита от перегрузок. Способность устройства реагировать на возникновение нештатных ситуаций в питаемых им устройствах.
- Система охлаждения. По виду охлаждения разделяются на пассивные и активные. К пассивному виду относятся радиаторы или естественное охлаждение, к активному, нагнетатели воздуха или водяное охлаждение.

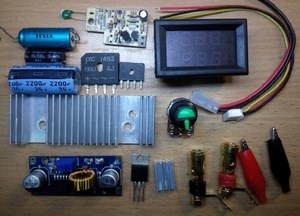

Регулятор выходного напряжения
В случае необходимости изменения стабилизированного сигнала на выходе, применяют регулятор величины уровня сигнала. Один из простых регуляторов напряжения для блока питания, собирается на специализированной микросхеме LM 317.
Микросхема LM 317 обеспечивает регулировку сигнала в диапазоне от 1,2 до 37 вольт при максимальной силе тока 1,5 ампера. Само изменение напряжения происходит с помощью подстройки сопротивления резистора R1. Микросхема снабжена защитой от короткого замыкания.
Необходимо отметить, что в случае использования ИБП микросхема ШИМ контроллера, за счёт сужения и расширения фронта импульсов изменяет мощность, передаваемую в трансформатор, и играет роль регулятора напряжения. Изменения происходят с помощью переменного резистора, подключённого к управляющим выводам микросхемы.
Управление переменным напряжением
Не всегда нужен БП с постоянным уровнем сигнала, иногда требуется на выходе переменное напряжение. Для плавной регулировки выходного переменного сигнала используется схема с мощным тиристорным управлением.
Такая схема применяется как с активной, так и реактивной нагрузкой. Входное напряжение может меняться от 125 до 220 вольт.
В состав выпрямительного моста включается тиристор, играющий роль ключа управления. Как только происходит разряд конденсатора C1 через резистор R2, тиристор открывается. Величина сигнала, при котором происходит открытие тиристора, регулируется переменным резистором R1. Выходное напряжение изменяется в диапазоне от нуля до величины входного сигнала.
Защита блока питания
Токовая стабилизация (защита) микросхемы LM324 срабатывает при превышении установленного токового порога. В этом случае на микросхему приходит сигнал о понижении напряжения. Красный светодиод служит индикатором повышения напряжения или возникновения короткого замыкания. В рабочем режиме светится зеленый светодиод.
Корпус Kradex Z4A позволяет выводить элементы управления и индикации, как на лицевую, так и на боковые панели. Ручки регулировки, индикатор лучше всего устанавливать на лицевую панель. Разъем для выходного напряжения можно крепить где угодно.

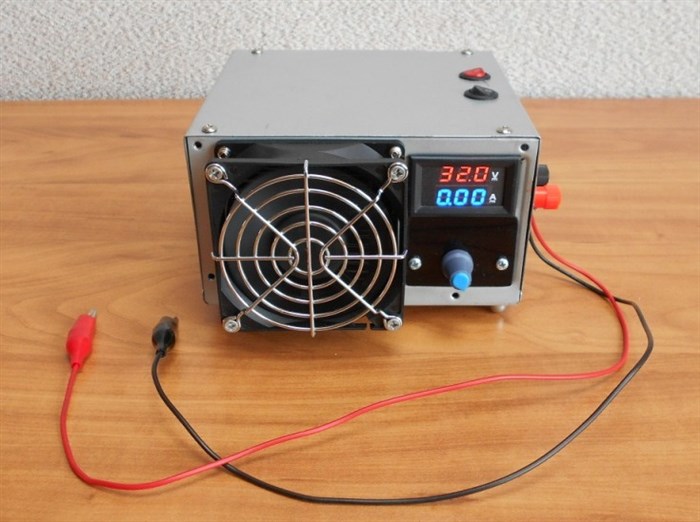

Собранный своими руками лабораторный блок питания с использованием мощных полевых транзисторов и импульсных трансформаторов незаменим для работы. В качестве индикаторов желательно использовать цифровые электронные ампервольтметры.
Принцип работы импульсных блоков питания. Схема импульсного блока питания
- понижающий трансформатор Tr ( 220/12…30 В);
- диодный мост Dr для выпрямления пониженного переменного напряжения;
- электролитический конденсатор С1 (4700 мкФ*50В) для сглаживания пульсации переменной составляющей;
- потенциометр для регулировки выходного напряжения Р1 5 кОм;
- сопротивления R1, R2, R3 номиналом 1кОм, 5,1 кОм и 10 кОм, соответственно;
- два транзистора: Т1 КТ815 и Т2 КТ805, которые желательно установить на теплоотводы;
- для контроля напряжения на выходе устанавливают цифровой вольтамперметр, с интервалом измерений от 1,5 до 30 В.
