Схемы включения электроизмерительных приборов

Электроизмерительные приборы классифицируют по следующим признакам:

  • 1) роду измеряемой величины (амперметры, вольтметры, омметры, ваттметры и т.д.);
  • 2) принципу действия (магнитоэлектрические, электромагнитные, электродинамические, тепловые, электронные и т.д.);
  • 3) роду тока (приборы постоянного, переменного, постоянного и переменного тока);
  • 4) степени точности (классы: 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0).

На шкале или на лицевой панели прибора указываются назначение, род тока, положение шкалы (горизонтальное, вертикальное, под углом), пробивное напряжение изоляции, класс точности, условия эксплуатации, год выпуска, заводской номер.

Как Подключить Амперметр Через Трансформатор Тока Разновидности амперметров

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Выбор трансформатора тока для расширения пределов измерений | Онлайн журнал электрика При протекании тока через пластину, на ней, согласно закону Ома U I R падает какое-то напряжение, то есть между точками 1 и 2 возникает напряжение, которое будет воздействовать на катушку прибора. Спрашивайте, я на связи!

Как подключить вольтамперметр к зарядному устройству — подборка схем

Схемы включения амперметра и вольтметра.

На рисунках 4.3 и 4.4 приведены схемы включения вольтметра и амперметра через измерительные трансформаторы напряжения (ТН) и тока (ТТ) соответственно.

Как Подключить Амперметр Через Трансформатор Тока Разновидности амперметров

?/,, U2_ первичное и вторичное напряжения ТН; Wv W2 — первичная и вторичная обмотки ТН; V — вольтметр

Рис. 4.4. Измерительный трансформатор тока. Схема включения амперметра:

/р /2 — первичный и вторичный токи ТТ; Wv W2 — первичная и вторичная обмотки ТТ; А — амперметр

Присоединять амперметр к источнику тока (питания) без нагрузки нельзя, так как по его обмотке в этом случае пройдет большой ток, и она может перегореть. По той же причине нельзя включать амперметр параллельно нагрузке.

Каждый амперметр рассчитан на определенный максимальный ток, при превышении которого амперметр может перегореть. Если амперметром нужно измерить ток, превышающий допустимый для данного амперметра, то параллельно амперметру присоединяют шунт, т.е. расширяют пределы измерения амперметра.

Шунт представляет собой относительно малое, но точно известное сопротивление. Схема включения амперметра с шунтом показана на рис. 4.5, а.

Шунт должен иметь четыре зажима для устранения влияния на сопротивление шунта переходных сопротивлений контактов. Шунты изготовляют из манганина — сплава, у которого температурный коэффициент сопротивления практически равен нулю.

Рис. 4.5. Схема включения амперметра:

а — с шунтом; 6 — через трансформатор тока; для схемы а: 1 — шунт; 2 — нагрузка;

для схемы б: 1 — измерительный трансформатор тока; 2 — нагрузка

Рис. 4.6. Схема соединения трех амперметров через два трансформатора тока:

Л j и Л2 — начало и конец первичной обмотки трансформатора тока; И, и И2 — начало и конец вторичной обмотки трансформатора тока; Л — амперметры; iA, iB, ic токи в фазах

Рис. 4.7. Схема включения вольтметра:

На рисунке 4.6 приведена схема соединения трех амперметров через два трансформатора тока.

Как видно из схемы, через первый амперметр проходит ток iA, через второй — iB, следовательно, ток в третьем амперметре, равный сумме двух линейных токов iA и iB, равен третьему линейному току: ic= iA + iB.

Что такое амперметр, его виды

Амперметром можно измерить ток в любой электрической цепи. Этот прибор несложно узнать, он обозначается латинской буквой А. Так как ток бывает разной величины, начиная от миллиампер и выше, существуют разные по мощности приборы или универсальные, в которых изменяется предел измерения. Причем для постоянного и переменного тока нужны разные типы амперметров.

  • Электромагнитного исполнения.
  • Магнитоэлектрические.
  • Тепловые.
  • Детекторного типа.
  • Индукционные.
  • Электродинамической системы.
  • Фотоэлектрические.
  • Термоэлектрические.

Магнитоэлектрическим устройством можно определить силу тока в цепях, подключенных к постоянному напряжению. Детекторного и индукционного типа – измерять переменные токи. Все остальные виды могут быть универсальными.

Высокой чувствительностью и точностью показаний обладают амперметры электродинамического и магнитоэлектрического исполнения.

что такое амперметр

Как подключить амперметр в цепь переменного тока, ампер метр
Пример такого приборамодель DSNVS288, состоит из:
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Схема включения счетчика через трансформаторы тока: как подключить электросчетчик Меркурий и другие модели Максимальный, в том числе аварийный, показатель нагрузки в контролируемой установке не должен превышать номинальные характеристики трансформатора. Спрашивайте, я на связи!

Схемы включения электроизмерительных приборов, Классификация электроизмерительных приборов, Схемы включения амперметра и вольтметра. Электрооборудование электрических станций, сетей и систем

  • Для замеров постоянного тока требуется дополнительно подключить магнитный усилитель;
  • При замерах переменного значения в цепь дополнительно включается трансформатор;
  • Подключение через шунт. Этот способ считается универсальным и подходит для измерений не только переменного, но и постоянного тока.

Как подключить амперметр в цепь?

Люди часто задаются вопросом, как подключить амперметр в цепь. Чтобы полностью понять, как правильно это делать, стоит остановиться на физических законах протекания тока в электрической цепи. А также — рассмотреть принципы, по которым воздавался такой прибор, как амперметр. Тогда будет полностью ясно, как действовать, когда нужно измерить силу тока.

Физические основы

В методе подключения амперметра и вольтметра к электрической сети лежит закон Ома. Не будем приводить трактовку для полной цепи, где учитывается электродвижущая сила и внутреннее сопротивление источника питания. Чтобы понять, как подключить амперметр в цепь, достаточно будет упрощенного изложения для параллельного и последовательного соединения.

1. При последовательном соединении нагрузки в сети через каждый элемент протекает ток одинаковой силы. При этом падения напряжения на каждом участке пропорциональны его сопротивлению и в сумме равны напряжению на концах цепи.

2. При параллельном соединении на каждом элементе присутствует напряжение, равное приложенному ко всей цепи. Сила тока, протекающая на каждом из параллельных участков, прямо пропорциональна его сопротивлению.

Из этого краткого изложения закона Ома ясно, что правильный ответ на вопрос «как подключить амперметр в цепь» — методом последовательного включения.

Амперметр и последствия неправильного использования

Для четкого измерения силы тока в цепи, главное качество амперметра должно состоять в том, чтобы оказывать минимальное воздействие на схему в целом. Поэтому прибор делают с минимальным внутренним сопротивлением. Для измерения параметров, которые выходят за пределы устройства, можно использовать трансформаторы тока, снижающие выходные показатели.

Некоторые методы

В этом, собственно, заключается ответ на вопрос, как подключить амперметр в цепь. Нужно прервать один из проводников в цепи и в этом месте производить измерения. Аналогично работает методика измерения тока в лампочке, например. Если очень нужно сделать быстро — перекусите один провод кусачками и можно производить замер.

Альтернативные методы

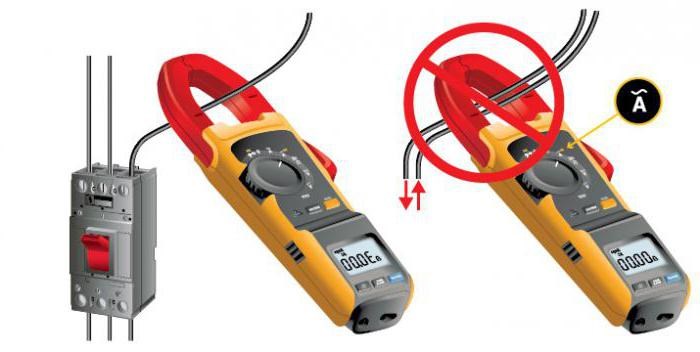

Бывают ситуации, когда цепь невозможно разорвать и «вмонтировать» в нее амперметр последовательным включением. В таких случаях используются бесконтактные клещи. Они замеряют величину электромагнитного поля, которое возникает вокруг проводника. На основании этой оценки делается вывод о величине проходящего тока.

Амперметр. Измерение силы тока — видео
