Какой стабилизатор напряжения выбрать для газового котла?
Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.
Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.
Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:
Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):
| Энергия СНВТ-1000/1 Hybrid | Voltron РСН-1000 | |
|---|---|---|
| Мощность: | 1 кВA (0.7. 1 кВт) | 1 кВA (0.7. 1 кВт) |
| Тип: | электро-механический | релейный |
| Скорость срабатывания: | 500 — 1500 мс | 10 мс (миллисекунд) |
Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:
В результате получали ситуацию, когда на колебания электросети в диапазоне от 198. 242В обычные бытовые релейники попросту никак не реагировали.
Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:
- приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
- настенное исполнение (наличие крепления на стену более удобно и экономит место).
Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения «Энергия АРС», при разработке которой ориентировались на эти требования.
После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:
- скорость срабатывания — 10 мс (миллисекунд);
- точность регулировки — 220 ± 4%;
- универсальное крепление — можно как повесить на стенку так и поставить на маленькие ножки;
- диапазон входных напряжений — 120. 276В;
- маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 — 5 кг;
- защита котла от импульсных помех;
- полностью металлический корпус — повышенная безопасность;
- защита от неправильного подключения (необходима для фазозависимых котлов);
- имеет приятный белый цвет корпуса;
- простое подключение котла через вилку и розетку.
| Энергия СНВТ-1000/1 Hybrid | Voltron РСН-1000 | |
|---|---|---|
| Мощность: | 1 кВA (0.7. 1 кВт) | 1 кВA (0.7. 1 кВт) |
| Тип: | электро-механический | релейный |
| Скорость срабатывания: | 500 — 1500 мс | 10 мс (миллисекунд) |
Рейтинг стабилизаторов напряжения для газовых котлов
Какой мощности нужен стабилизатор
Для начала необходимо обозначить, что мощность газового котла, например, 24 кВт не означает, что нужно для него искать стабилизатор напряжения на 24 киловатта. 24 кВт — это максимальная полезная тепловая мощность, которую способен выдать котел, а при выборе стабилизатора следует ориентироваться на потребляемую мощность, которая заявлена в «Вт» (ваттах) и часто составляет 150 Вт.
Во всех документах к газовому оборудованию указывается только его рабочий ток, но в момент запуска он превышает номинальный в 3-5 раз. Поэтому, если на котел подбирался аппарат исходя из его номинальной мощности, то в моменты включения газового оборудования стабилизатор будет испытывать сильные перегрузки, что приведет к сильному сокращению срока его службы.
Чтобы и котел был под защитой и стабилизатор не приходилось часто менять, необходимо брать аппарат с запасом по мощности.
Вот таблица по самым популярным мощностям стабилизаторов для котлов в вольт-амперах и их реальная мощность в ваттах:
| Мощность, 500 ВА | Мощность, 1000 ВА | Мощность, 1500 ВА |
|---|---|---|
| 350 Вт | 700 Вт | 1050 Вт |
Вот теперь цифры более реальные и не возникает вопроса «Почему для моего котла на 150Вт нужен котел на 500Вт?». Теперь ясно, что реальных в нем только 350 Вт.
Понимаем, что значение мощности 500 ВА стабилизатора и 500 Вт котла не одно и тоже. Ориентируемся на реальные показатели.
Как выбрать стабилизатор напряжения?
При выборе стабилизатора для котла на газу следует смотреть в его паспорте на:
Наличие защиты самого прибора от коротких замыканий;
Способ установки (есть настенные и напольные модели);
Самый важный параметр – мощность стабилизатора. Это та нагрузка, которую прибор сможет “вытянуть” при работе. Для расчета данной цифры нужно суммировать потребляемые Ватты котла и циркуляционного насоса (если он есть). Это будет то, что требуется отопительной системе для нормальной работы. Плюс надо добавить про запас еще 30%.
При этом его мощность не должна превышать параметры автомата в щитке, иначе защита сети постоянно будет срабатывать на отключение электрического питания. Подобный расчет нагрузки делается индивидуально для конкретного комплекта из газового и сопутствующего ему оборудования. Ошибаться здесь нельзя.
Модель БАСТИОН Teplocom ST-888-И, цена около 5000 рублей
Если электросеть дома “радует” постоянными скачками, то рекомендуется вовсе приобрести котел на дровах в энергонезависимом исполнении. Ему стабилизатор напряжения точно не потребуется. Такой печи нужны лишь дрова или пеллеты.
Какой стабилизатор напряжения лучше для газовых котлов
- Высокая скорость срабатывания;
- Устойчивость к перегрузкам мощности;
- Надежность и долговечность (срок службы в 5 лет – это норма);
- Ремонтопригодность;
- Низкая цена.
Основные правила электрического подключения котла
Основными документами, регламентирующими подключение котлов к электрической сети являются:
Нормативные документы довольно емкие. Вы можете их скачать или посмотреть в формате PDF по ссылкам выше. Основные требования к характеристикам в электрической сети следующие:
Электроснабжение газовых котлов должно выполняться от сети с глухозаземленной нейтралью с системой заземления TN-S или TN-CS (соглано требования НПАОП 40.1-1.32, пункт 2.3.1). Как указано в п. 2.5.5, подключение к котельному оборудованию выполняется трехпроводным кабелем: L — фаза, N — нейтраль ( «ноль»), PE — защитный ( «земля»).
Для обеспечения безаварийной работы газовых котлов в части электроснабжения нужно предусмотреть следующие меры:
- установка на вводных металлических трубах (газ, вода) изолирующих соединений;
- устройство системы уравнивания потенциалов (ССП) в соответствии с ПУЭ, п. 1.7.84;
- установка защиты от перенапряжений (молнии, переключение мощных нагрузок в сети) и реле (НПАОП 40.1-1.32, п. 2.3.8 и 2.4.1). Летом учащается количество выходов из строя электроплат котла. Грозы с молниями, интенсивное строительство с подключением мощного сварочного и электроинструмента. Все это порождает в сети мощные импульсы, с которыми штатная защита электроплаты газового котла справиться уже не в состоянии. Сильный ветер, вызывающий перекрещивание и закорачивание провислых проводов может вывести котело из строя.
- установка стабилизатор напряжения перед котлом или общедомового. Важно понимать, что наличие стабилизатора это только дополнительная защита от проблем с напряжением в сети. Требования норм ПУЭ, НПАОП, инструкций производителя должны быть соблюдены.;
- для защиты от перерывов в энергоснабжении рекомендуется установка гелевых (мультигелевых) аккумуляторных батарей, источников бесперебойного питания (ИБП), бензо- или дизель-генераторов. Резервные источники питания должны удовлетворять таким требованиям:
- P ≥ 300 Вт,
- фиксированный «ноль»;
- форма кривой напряжения — правильная синусоида
- частота 50 Гц.
Неукоснительное соблюдение государственных и отраслевых нормативов, инструкций производителей в отношении правил электрического подключения газового котла обеспечит вашему оборудованию длительную бесперебойную работу, сохранение гарантии, безопасность при эксплуатации и обслуживании.

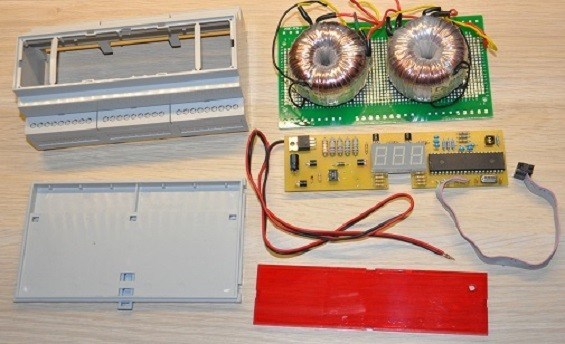

Мнение экспертаIt-Technology, Cпециалист по электроэнергетике и электроникеЗадавайте вопросы "Специалисту по модернизации систем энергогенерации"Реле стабилизатора напряжения для котла — схема и монтаж Для стабилизатора подходит реле G5LA-14 10A277VAC производителя OMRON его контактная группа рассчитана на напряжение 277 это почти 280 В. Спрашивайте, я на связи!Что это такое и зачем он нужен для газового котла?
