Подключение интернет-розетки Legrand: схема и распиновка по цветам

Всем привет! Только недавно я полностью прокинул в доме кабели. Все же это чуть надежнее чем Wi-Fi. В качестве RJ45 интернет-розеток я использовал Legrand (это никакая не реклама, я просто схватил первую попавшуюся в магазине). И сегодня я расскажу вам, как её подключить. На самом деле там не все так просто, как кажется на первый взгляд, и у данной розетки есть свои приколы.

В статье я расскажу вам, как установить и правильно подключить устройство, как обжать по цветам интернет-кабель и многое другое. Я постарался описать все как можно подробнее, но если у вас возникнут какие-то трудности или вопросы, то пишите в комментариях.

Подключение интернет-розетки Legrand: схема и распиновка по цветам

Розетка Legrand ETIKA 672241, RJ45, категория 5UTP, белый — купить в интернет-магазине ОНЛАЙН
Розетка для интернета / телефона Legrand 672441 Etika, алюминиевый тип: розетка для интернета / телефона, цвет: алюминиевый, линейка: Etika
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Обжим витой пары и подключение компьютерной розетки Legrand | Информационная розетка Legrand Valena RJ45 категория 5e UTP 1 выход автозажим белый функциональный и качественный продукт фирмы легранд. Спрашивайте, я на связи!

Legrand Розетки в пол, лючки — LEGRAND (Франция) — Каталог — Цены

Подключение

По установке и монтажу вы можете сразу ориентироваться на схему подключения компьютерной розетки Legrand, которая находится на картинке ниже. Вам не понадобится никаких отверток или специальных ножей, которые используются в других розетках, и все делается обычными руками – именно так говорит производитель, но на деле не все так просто.

  1. Очищаем верхнюю оплетку сетевого кабеля примерно на 4-5 сантиметров.
  2. Прежде чем снимать верхний блок, который и будет держать сами проводки, посмотрите, как именно он установлен. После обжимки велика вероятность установить блок не тем концом. Откручиваем фиксатор против часовой стрелки, чтобы снять верхний блок.

Подключение интернет-розетки Legrand: схема и распиновка по цветам

Одна сторона: Бело- ЗеленыйЗеленыйБело- СинийСиний

Вторая сторона: Бело- КоричневыйКоричневыйБело- ОранжевыйОранжевый

ПРИМЕЧАНИЕ! Для интернета, а также для обычного локальной сети, обжимается все по одной схеме – «B».

  1. Если вы забыли куда именно должна смотреть розетка, то проводки должны располагаться по цветам таким образом, чтобы «Синий» смотрел на возвышенность (на некоторых моделях именно так). А вот коричневый должен смотреть вниз.
  1. По идее останется просто вставить сам блок и закрутить фиксатор, но вы можете столкнуться с той же проблемой что и я – бывают случаи, что ножи не прорезают проводки и контакта нет. Поэтому я бы на вашем месте, если есть канцелярский нож, самостоятельно их туда всунул.
  2. Не забудьте отрезать лишние проводки, которые будут торчать, в противном случае при закрытии они могут выскочить из ножей.
  3. В самом конце просто поворачиваем фиксатор и устанавливаем розетку на место.

В самом конце её можно прикручивать в короб, но до этого я бы её на всякий случай прозвонил и проверил. Так как ножи могли не прорезать проводки и придется её заново раскручивать и переделывать.

Legrand Mosaic Механизмы для встраиваемых лючков

Розетка it Легранд rj 45 1 Портовая Рекомендуемые аксессуары

054021 Legrand Выдвижной розеточный блок,
4 модуля, Нержавеющая сталь, 120 х 142,5 мм

054016 Legrand Выдвижной розеточный блок,
4 модуля, Латунь, 120 х 142,5 мм

054011 Legrand Выдвижной розеточный блок,
4 модуля, Алюминий, 120 х 142,5 мм

054031 Legrand Выдвижной розеточный блок,
4 модуля, Белый, 120 х 142,5 мм

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

054026 Legrand Выдвижной розеточный блок,
4 модуля, Чёрный, 120 х 142,5 мм

Legrand Выдвижные лючки 6 (2х3) модулей

054012 Legrand Выдвижной розеточный блок,
6 модулей, Алюминий, 120 х 230 мм

054022 Legrand Выдвижной розеточный блок,
6 модулей, Нержавеющая сталь, 120 х 230 мм

Legrand Выдвижные лючки 8 (2х4) модулей

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как подключить интернет розетку и коннектор: фото, видео , тип подключения проводов безвинтовое зажимное , ширина устройства 70 мм, высота устройства 70 мм, глубина устройства 40 мм, свойс. Спрашивайте, я на связи!

Как подключить интернет-розетку Legrand: распиновка под RJ45

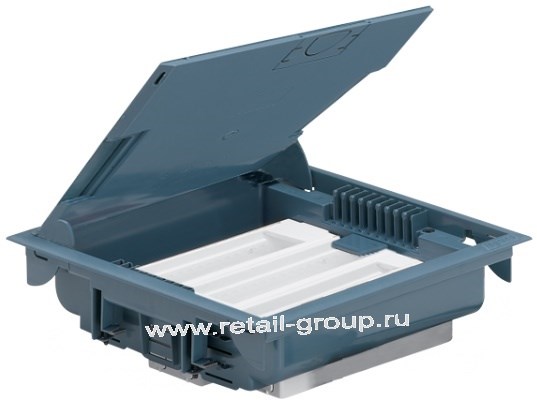

Legrand Напольные и монтажные коробки DLP floor (люки) для технических или бетонных полов

Напольные коробки DLP floor с регулируемой глубиной 75-105 мм

Розетка it Легранд rj 45 1 Портовая Рекомендуемые аксессуары

089606 Legrand Люк на 12 модулей серый,
крышка для коврового или паркетного покрытия

Напольные коробки DLP floor с нерегулируемой глубиной 65 мм

Пластиковые монтажные коробки DLP floor

Предназначены для встраивания напольных коробок при установке их в заливных бетонных полах. Питание подводится через гофрированные трубы d16, 20 и 25 мм. Поставляются с полистиреном для удобства установки.

Напольные коробки DLP floor для использования в бетонных полах

Напольные металлические монтажные коробки DLP floor для установки в бетонных полах

м «Полежаевская»

ул. Куусинена д. 11, к. 1
тел: (499) 198-90-80, (499) 198-90-81, (495) 792-32-81

Обжим витой пары и подключение компьютерной розетки Legrand

В данном материале рассмотрены обжим витой пары категории 5E коннектором RJ-45, подключение розетки Legrand с винтовым механизмом и методы тестирования качества обжима с помощью команды «PING» и с применением LAN-тестера

С ценами на монтажные работы вы можете ознакомиться по ссылке

Для обжима витой пары вам понадобится сам кабель «витая пара» категории 5E, обжимной инструмент, например, HT-568 (далее — кримпер). Данная модель кримпера удобна возможностью обжима обоих видов коннекторов — компьютерного RJ-45 и телефонного RJ-12

Розетка it Легранд rj 45 1 Портовая Рекомендуемые аксессуары

Для снятия изоляции удобно использовать стриппер HT-318. Также он используется при заделке кабеля в некоторые модели сетевых розеток

Для проверки и тестирования качества обжима используется консольная команда «PING» или LAN-тестер типа NS-468 фирмы BITES

Для удобства на витой паре всегда есть метраж — метки, проставленные через каждый метр

Сначала снимите изоляцию. Проденьте провод в подходящее отверстие стриппера и сделайте полный оборот, после чего снимите изоляцию

Надрез также можно сделать ножом, либо специально предназначенным для этого лезвием кримпера: едва-едва нажмите на ручки обжимного инструмента, чтобы не зацепить жилы, и сделайте небольшой поворот, примерно на 20 градусов

Теперь изоляция легко снимется — просто потяните за неё с небольшим усилием

Капроновую нить (если она есть) обрежьте ножом или кримпером

Выпрямите пальцами каждую жилу, чтобы они были ровными. После этого сложите их по следующей схеме (схема «B»):

Внимание! В схеме «A» меняются местами «бело-оранжевая»-«оранжевая» и «бело-зелёная»-«зелёная» пары жил:

Вы можете использовать и схему «A», но в этом случае обожмите по этой же схеме и коннектор на обратной стороне кабеля

Также можно обжать четыре жилы вместо восьми (например, при повреждении одной или более жил). В этом случае максимальная скорость передачи по кабелю будет 100 мегабит в секунду (около 12 мегабайт)

Для обжима четырёх жил можно использовать любые две пары. В нашем случае это «оранжевая — бело-оранжевая» и «зелёная — бело-зелёная»

Проверка и тестирование патчкорда из «витой пары» с помощью консольной команды PING и с использованием LAN-тестера
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Розетки RJ45 Legrand — купить в Москве по выгодной цене , ориентация монтажа горизонтальная, свойство материала термопласт, материал пластик, тип комплектации прибор в сборе, количество клавиш. Спрашивайте, я на связи!

Розетки компьютерные Legrand RJ 45 в Москве купить недорого в интернет магазине с доставкой | Compumir

Характеристики

Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.

Декоративные рамки

Рамка Legrand ETIKA 672501, 1 пост, белый

На Розетка Legrand ETIKA 672241, RJ45, категория 5UTP, белый действует официальная гарантия LEGRAND сроком 2 года .

Магазин ОНЛАЙН ТРЕЙД.РУ не несет ответственности за содержание опубликованных на сайте ОНЛАЙН ТРЕЙД.РУ отзывов о товарах, так как они выражают мнение автора и не являются официальным мнением магазина и производителя товара.

Legrand Лючки прямоугольной формы (2 поста) встраиваемые
Надрез также можно сделать ножом, либо специально предназначенным для этого лезвием кримпера: едва-едва нажмите на ручки обжимного инструмента, чтобы не зацепить жилы, и сделайте небольшой поворот, примерно на 20 градусов
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Legrand Напольные и монтажные коробки DLP floor (люки) для технических или бетонных полов В данном материале рассмотрены обжим витой пары категории 5E коннектором RJ-45, подключение розетки Legrand с винтовым механизмом и методы тестирования качества обжима с помощью команды PING и с применением LAN-тестера. Спрашивайте, я на связи!
