Как устроен саморегулирующийся греющий кабель?

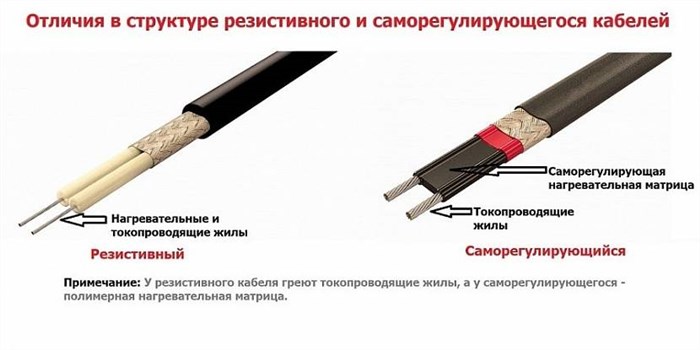

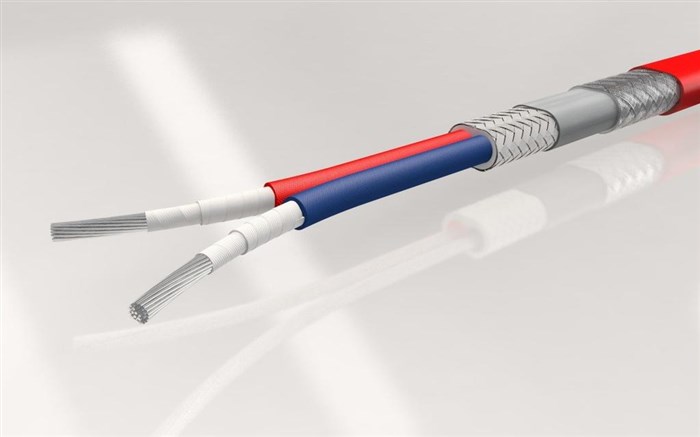

Как устроен саморегулирующий проводник? Конструкция состоит из определенных частей, а именно:
- Две медные жилы. Они обеспечивают по всей длине провода напряжение.
- Нагревательная проводящая матрица. Это основное устройство в конструкции. Применение такой матрицы позволяет регулировать и нагревать сам элемент. Каждая ее деталь подключается между двумя проводами параллельно, таким образом, подключаясь в электрическую цепь.
- Слой изоляции. Для большей степени термозащиты электрическая конструкция обернута в несколько слоев изоляции.
- Защитная экранирующая оплетка. Она выполнена из металла и ее применение необходимо для защиты от различных механических и электромагнитных воздействий. На эту оплетку подводится и заземление.
- Внешняя оболочка. Такое защитное покрытие обеспечивает защиту конструкции от повреждений механического рода.
Благодаря такой простой конструкции саморегулирующий греющий кабель становится устойчивым к различным повреждениям и способен обеспечить высокий и длительный срок эксплуатации.
Греющий кабель для водопровода: виды проводов, методы монтажа — Блог о строительстве
- вся длина нагревается равномерно и однородно;
- саморегулирующийся греющий элемент устойчив к перепадам напряжения;
- экономия в электроэнергии, при достаточно высокой мощности расход электрической энергии будет сравнительно небольшим;
- такая конструкция считается более безопасной, даже при перехлесте она надежно защищается от перегрева;
- практически нет необходимости в обслуживании;
- нет ограничения по длине.
Принцип действия
Принцип действия такого изделия немного напоминает работу резистивного проводника. Саморегулирующий нагревательный кабель работает на основе свойства проводника электротока: когда он нагревается, то увеличивается сопротивление. Чем оно выше, тем ниже сила тока и соответственно меньше затрачиваемой мощности.
Принцип работы полимерной матрицы в этом случае заключается в следующем: когда уменьшается температура на любом участке матрицы, то проводимость тока увеличивается, и как результат нагревательный элемент нагревается больше. Благодаря этому температуру можно регулировать без применения различных терморегуляторов. Таким образом достигается терморегуляция.
Принцип работы такого изделия дает возможность получить:
На видео обзорах ниже наглядно показано, как работает и из чего состоит данный тип проводника:
Принцип действия саморегулирующегося кабеля
Свойство саморегуляции проявляется на различных участках трубопровода. Так, подземная часть трубопровода при благоприятных условиях не будет греться, не препятствуя обогреву этим же кабелем открытых участков трубы.
Совет. Такие технические характеристики полностью исключают перегорание кабеля от перегрева, и нормируют расход электроэнергии для его функционирования.
Чтобы включить подогрев водопровода при снижении температуры достаточно просто воткнуть вилку кабеля в розетку. Включают кабель при похолодании до +5°, чтобы быть подготовленными к внезапным ночным заморозкам.
В использовании нагревательный кабель очень прост. При правильном монтаже срок эксплуатации его неограничен. Надежная защита от перегрева делает кабель абсолютно безопасным.
Как выбрать греющий кабель для обогрева труб: 9 советов — Строительный блог Вити Петрова

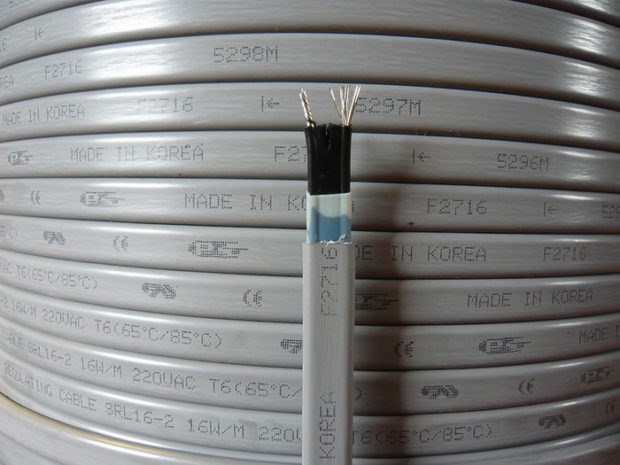

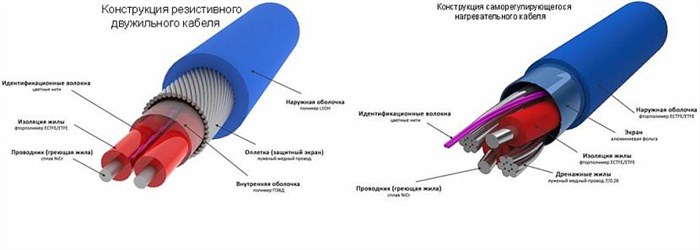

- двух проводников тока – медных жил;
- полимерной матрицы, соединяющей жилы;
- двух слоев бесшовной изоляции;
- медного экрана – теплоотражателя;
- внешнего изолирующего покрытия.
Выбор греющего кабеля
Выбор саморегулирующегося нагревательного кабеля не должен быть спонтанным. Производителями четко определены характеристика кабеля для различных условий его использования.
Первое на что нужно обратить внимание — мощность кабеля. Для частных домов используют кабель мощностью от 5 до 25 Вт/м и выше. Причем параметры определены для каждого конкретного случая:
- подземный водопровод с внутренним монтажом обогрева – мощности в 5 Вт/м вполне достаточно;
- подземный водопровод с наружным обогревом – необходим кабель, мощностью от 10 Вт/м;
- открытый водопровод – кабель мощностью менее 20 Вт/м с обогревом труб не справится.
Совет. В частных домах использование саморегулирующегося кабеля мощностью выше 50 Вт/м не целесообразно. Энергия будет расходоваться впустую притом, что стоимость такого кабеля будет немалой.
Такой параметр, как рабочая температура, в случае выбора греющего кабеля для трубопровода всегда неизменный. Используют только низкотемпературные (до 65°).
В зависимости от области применения греющий кабель классифицируется на пищевой и технический.
Внимание! Внутри бытового водопровода можно устанавливать только пищевой кабель. Наружный монтаж допускает использовать любой кабель.
Способы монтажа

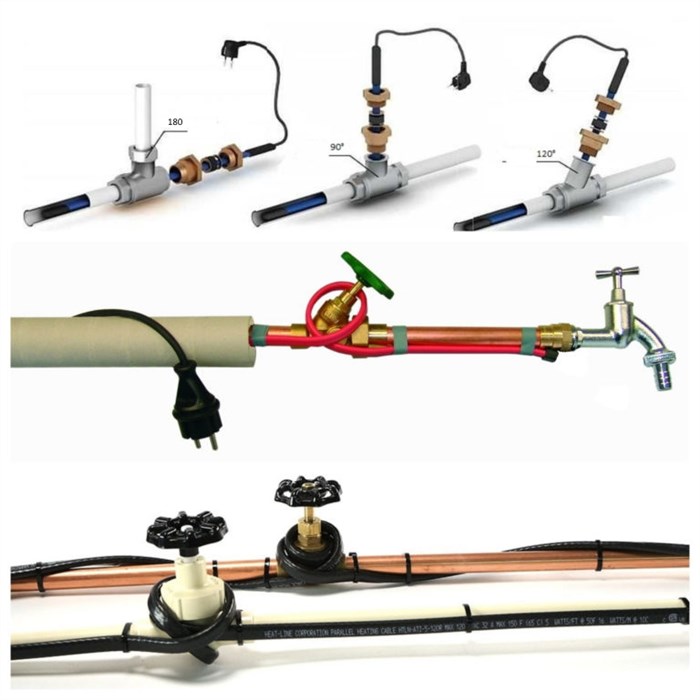

Существует два варианта монтажа подогревающего кабеля: его укладывают либо снаружи, либо внутри трубы. В связи с этим, выпускается несколько видов кабелей, в зависимости от способа установки. О способе установки можно узнать из технической документации на изделие.
Монтаж внутри трубы
В случае монтажа внутри трубы, устройство должно соответствовать некоторым критериям:
При разводке трубопровода, следует предусмотреть участок для установки обогревающего элемента. Как правило, на конце участка устанавливается тройник и в один из его отводов монтируется кабель посредством специального герметичного устройства – сальника, который обязательно должен быть в комплекте.
Пример установки греющего кабеля внутрь трубы через сальник
Следует обратить внимание на тот факт, что соединительная муфта не предназначается для эксплуатации во влажной среде, поэтому она должна находиться за пределами трубы.
Монтаж снаружи трубы
При использовании одной или двух кабелей, их крепят в самом низу, где наиболее холодная зона. При параллельном укладывании следует выдерживать определенное расстояние, что особенно важно для резистивных нагревателей.
При подогреве водопроводной трубы из пластика, на трубу сначала клеится металлизированный скотч, который повышает эффективность системы за счет хорошей теплопроводности. Как правило, тройники, вентили и другая фурнитура требует больше тепла для обогрева, поэтому в таких местах лучше сделать несколько лишних петель. В любом случае нужно контролировать радиусы изгиба кабеля.
Способы утепления
Процесс обогрева трубопроводов сопровождается процессом образования конденсата, поэтому любые утеплители, вроде минеральной ваты, не годятся. При намокании эти виды утеплителя существенно теряют свои характеристики. Если после намокания такой утеплитель еще и замерзнет, то после размерзания можно забыть о таком способе утепления вообще.
Существует еще один вид теплоизоляционного материала – пенополистирол, который сформован в виде фрагментов труб. Его еще называют скорлупой. Обладает прекрасными теплоизоляционными показателями, а также устойчивостью против влаги. Кроме этого, он способен противостоять некоторым видам нагрузок.
Выбор мощности подогревающего кабеля
Выбор мощности зависит от ряда факторов, таких как природные условия, способ прокладки труб, диаметр труб, наличие утеплителя, способ подогрева и т.д. В любом случае, каждый производитель разрабатывает таблицы, по которым можно легко определить длину кабеля на 1 погонный метр трубы. При этом для каждой мощности кабеля имеются свои таблицы.
Как показывает практика, в средней полосе России на обогрев 1 метра трубы изнутри, расходуется до 10 Вт мощности, а снаружи почти в 2 раза больше. Как правило, расчеты привязаны к определенному слою утеплителя, при этом, чем холоднее регион, тем толще слой утеплителя.
