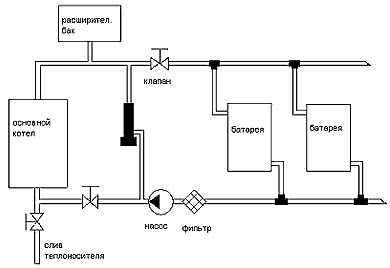

Схема подключения тепловентилятора водяного на 380 и 220 Вольт
Обычно, три одиночных Тэна в такой конструкции, размещены так, что контакты от разных тэнов располагаются друг напротив друга.

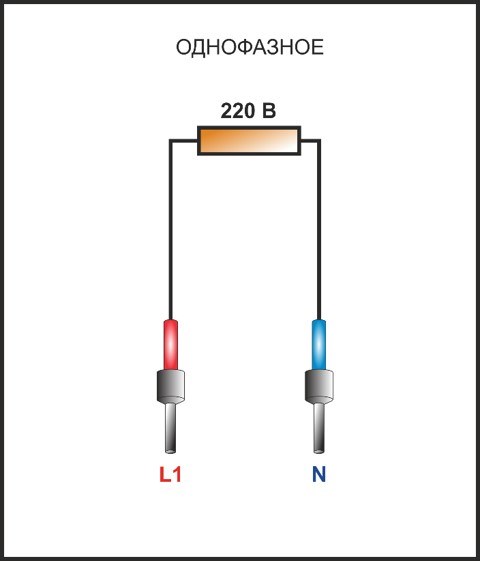

Чтобы подключить ТЭН на 220 Вольт, нужно соединить три контакта от разных одиночных спиралей перемычкой и подключить их к рабочему нулю.
Три оставшиеся контакта нужно, также соединить и подключить к рабочей фазе. Это обеспечит одновременное включение всех тэнов в нагрев при подаче питания.
Однако так напрямую подключение не делают, и на каждый второй контакт тэна подключают на фазу после своего автомата или, что делается чаще, подключают от своей линии управления (автоматики).
Вариант 2. Трехфазное подключение
Если мы посмотрим на продающиеся тэны для котлов, то увидим, что почти все маркируются, как Тэны 220/380 Вольт.
Если у вас такой вариант тэна, и вы имеете возможность подключиться к трехфазному питанию 220 Вольт или 380 Вольт, то нужно использовать схемы подключения называемые «звезда» и «треугольник».
По схеме «звезда» 220 Вольт три фазы, нужно пермячкой соединить три контакта одиночных тэнов и подключить их рабочему нулю. На вторые свободные контакты подать по фазному проводу. Каждый одиночный тэн будет работать от 220 Вольт, независимо друг от друга.

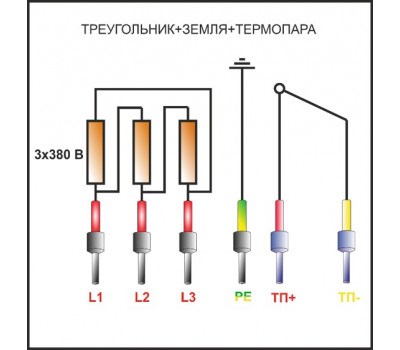

По схеме «треугольник» 380 Вольт, нужно перемычками соединять контакты 1-6, 2-3, 4-5, у одиночных тэнов 1-2,3-4,5-6 и подавать на них фазные провода. Каждый одиночный тэн будет работать от 380 Вольт, независимо друг от друга.
Соединение звездой и треугольником — схема и разница трехфазного соеднинения
Как переделать электродвигатель с 380 на 220
Если у вас есть трехфазный электродвигатель, вы знаете, что это недешевое удовольствие. Поэтому при необходимости использовать однофазный мотор, мысль о покупке нового оборудования посетит вас только тогда, когда вы не знаете, как сделать электродвигатель в домашних условиях. Мы расскажем, как переделать электрический двигатель с 380 на 220 Вольт своими руками.
Что можно переделывать
Для переделки подойдут маломощные электродвигатели 380 Вольт: до 3 кВт. Теоритически переподключаются и мощные моторы. Но это дополнительно повлечет за собой установку отдельного автомата в электрощите и проведение специальной проводки. И эти работы теряют смысл, если вдруг обнаруживается, что такую нагрузку не потянет вводной кабель.
Даже если ваша сеть держит высокие нагрузки, и вам удалось переделать двигатель от 3 кВт с 380 на 220 Вольт, вы огорчитесь при первом его пуске в ход. Запуск будет тяжелым. Вы решите, что труд был напрасным. Поэтому если переделывать, то именно маломощные модели.
Этапы переделки
Чтобы переделать электродвигатель с 380 Вольт на 220 сначала откиньте крышку мотора, чтобы посмотреть, сколько снаружи концов у статорных намоток. Их может быть 6 или 3. Если 6, то есть возможность поменять схему соединения: если была «звезда», можно перейти на «треугольник», и наоборот.
Если конца всего 3, значит, внутри короба намотки уже соединяются либо «звездой», либо «треугольником» (всего 6 концов, которые попарно объединяются клеммами, их и будет 3, так как на каждую клемму – 2 конца). В таком случае придется оставить прежнюю схему.
Внимание! Если вы решили поменять схему соединения статорных обмоток с тремя концами снаружи, то придется своими руками вскрыть корпус мотора. Это трудоемко, но возможно
Соединение обмоток
Неважно, каков источник питания, трехфазный или однофазный, соединять статорные намотки можно любым из способов (можете прочитать подробнее про способы подключения электродвигателей):
Схемы посмотрите ниже. Разница в том, что в первом случае соединяются все начала так, что получается трехконечная звезда. А во втором – конец одной обмотки соединяется с началом следующей так, что образуется фигура с тремя вершинами (треугольник).
Расчет конденсаторов
Чтобы электрический двигатель хорошо запускался и работал, нужно правильно подобрать емкость конденсаторов. У рабочего накопителя она зависит от схемы соединения. Если это звезда, то работает формула:
Ср – искомая емкость рабочего накопительного элемента. U – напряжение в сети (220 Вольт). I – сила тока, которую находят по формуле:
Р – мощность, U – уже известное нам напряжение, ƞ – КПД, косинус «фи» — коэффициент мощности. Все эти значения можно посмотреть в техническом паспорте от вашего трехфазного мотора.
Расчет емкости пускового конденсатора (Сп) прост: умножьте Ср на 1,5 или 2. Если Ср=50 мкФ, то Сп будет от 75 до 100 мкФ. Поочередно ставьте то одну емкость, то другую, запуская каждый раз мотор. По звуку хода слушайте: если нет гула, то все в порядке.
Подключение звездой
Начало у выводов закрепляется к определенным фазам сети питания. Напряжение, которое приложено к этим фазам, равняется 380 вольтам или 660 вольтам. К основным плюсам такой схемы следует отнести:
- Безостановочная работа двигателя на протяжении длительного времени и с устойчивостью.
- Благодаря понижению мощности оборудования повышаются надежность и время эксплуатации для схемы звезда.
- Пуск привода электрического типа благодаря такому соединению обладает повышенной плавностью.
- Есть возможность для влияния на параметры кратковременной перегрузкой.
- При работе корпус у оборудования не станет доступен для перегрева.
Имеется оборудование с соединением обмоток внутри. Поскольку на колодку подобного оборудования ставят только три вывода, то прочие методы соединения не могут быть применимы. Такое исполнение не требует наличия квалифицированных специалистов.
Соединение треугольником и звездой: в чем отличия и основные особенности
Схема треугольником
Вместо схемы звезда можно использовать соединение треугольником, суть которого в соединении концов и начал обмоток последовательным образом. Конец у обмотки фазы С замыкает цепь и создает целый контур. За счет такой формы получающаяся схема будет более эргономичной.
На каждой из обмоток имеется линейное напряжение 220 или 380 вольт. Из основных достоинств схемы имеются:
- Мощность электрических двигателей достигает наивысшего значения.
- Применение соответствующего реостата для более плавного пуска.
- Значительно увеличенный момент вращения.
- Высокие показатели тяговых усилий.
Применяют треугольник в таких механизмах, где требуются весомые пусковые нагрузки и энергия для мощных механизмов. Значительный момент вращения достигается ростом показателей ЭДС самоиндукции. Вызвано такое явление большими токами протекания.
Двухфазное подключение
В этом типе подключения также задействованы только два проводника, соединенных с электронагревателем. Однако, вместо «нуля» на второй проводник подают вторую фазу. Нейтраль в данном типе подключения не предусмотрена. Пример двухфазного подключения можно увидеть на рисунке ниже.
Этот тип подключения используют в электросетях переменного тока с напряжением от 380 до 400 В. Он не предполагает никаких визуальных и конструктивных изменений по сравнению с однофазным подключением, в чем можно убедиться, посмотрев на схему на Рис. 4.
У двухфазного подключения есть свои преимущества и недостатки. Нагревательный элемент вырабатывает тепловую энергию большей мощности. Однако, прирост мощности негативно сказывается на эксплуатационном ресурсе и надежности работы ТЭНа.
Существует два варианта реализации подключения данного типа: «звезда» и «треугольник». Обе схемы проиллюстрированы на рисунке ниже.
Рис. 5 – Схемы трехфазного подключения: «звезда» и «треугольник»
Между указанными схемами трехфазного подключения существует одно отличие, связанное с напряжением: подача фазных 220 В или линейных 380 В. Независимо от выбора схемы подключения, величина тока фаз остается постоянной.
Вариант подключения по схеме «звезда» изображен на рисунке ниже.
Для реализации этой схемы подключения используют три проводника, включая нулевой, который принято выделять синим цветом. В некоторых схемах наличие нулевого проводника не предусмотрено. Но такой вариант реализации трехфазного подключения крайне не рекомендуют (нулевой контакт должен присутствовать обязательно).
Принцип подключения нагревательного элемента к источнику питания по схеме «звезда» показан на рисунке ниже.
