Сенсорный выключатель своими руками
К числу достоинств сенсорных переключающих приборов следует отнести:
- Удобство управления схемой переключения (в сравнении с часто заедающим клавишным выключателем);
- Абсолютная бесшумность работы исполнительного модуля, который встроен в переключатель;
- Безопасность эксплуатации размещённого в корпусе изделия, питание на которое подаётся через гальваническую развязку;
- И, наконец, современный эстетичный вид, украшающий интерьеры любых помещений.
Обратите внимание! К герметичной сенсорной поверхности при необходимости можно прикасаться мокрыми руками, что не совсем безопасно для обычных приборов с клавишей.
К тому же такие устройства легко совместимы с системами ДУ, допускающими возможность обустройства нескольких каналов управления. Хороши эти изделия ещё и тем, что их без труда можно изготовить своими руками.
Электрические схемы настольных светильников
- Сначала сформированный на чувствительном элементе слабый сигнал поступает на вход микросхемы К145АП2, которая усиливает его до нужной величины, а затем через транзистор VT1 подаётся на управляющий электрод симистора VS1;
- В зависимости от длительности включённого состояния транзистора, будет меняться время открытия выходного элемента управления;
- При длительном удерживании пальца на сенсоре сила тока в питающей цепи будет возрастать, а вместе с ней начнёт увеличиваться и освещённость в помещении;
- Для её понижения до нулевого значения (выключения света) палец следует держать на чувствительной поверхности и после достижения максимума освещённости.
Устройство и принцип действия
Любой простой сенсорный выключатель содержит в своём составе следующие три компоненты:
- Особый чувствительный элемент, срабатывающий от прикосновения пальца или от его приближения к поверхности;
- Схема сенсорного выключателя света на полупроводниковых элементах, обеспечивающих усиление поступающих с датчика слабых сигналов;
- Исполнительный или коммутационный узел, выполненный на транзисторах и реле (с его помощью осуществляется управление нагрузкой).
Принцип работы рассмотрим на примере простейшего электронного устройства, работающего от питающего напряжения 16 Вольт. На размещённом ниже рисунке изображена схема сенсорного выключателя этого типа.
Из рисунка видно, что электронная часть выполнена в виде каскадного усилителя, обрабатывающего поступающий с сенсора слабый сигнал и повышающего его амплитуду до требуемого уровня. Этот вариант исполнения выключателя может быть использован для коммутации небольших токовых нагрузок.
Первый каскад усилителя настроен таким образом, что имеющегося на теле человека статического электричества вполне хватает для того, чтобы открыть входной транзистор VT1 при прикосновении пальцем к его базе. Общее количество каскадов в этой схеме – три, что позволяет достичь требуемого коэффициента усиления на выходе.
Для доработки этой схемы в цепь коллектора выходного транзистора нужно будет включить нагрузочное реле (вместо резистора 220 Ом). При срабатывании релейного элемента его контакты подают напряжение от бытовой сети в цепь лампочки освещения, после чего она загорается.
При повторном прикосновении тот же потенциал тела человека приводит к закрытию транзистора и пропаданию напряжения на релейной обмотке. Его исполнительные контакты отключают цепочку, питающую линию освещения.
Важно! Тип э/м реле подбирается таким образом, чтобы с помощью его контактов можно было коммутировать значительные по величине токи.
Соединения настольной лампы
Рассмотрим контактные соединения для настольных ламп:
Каких либо полных объяснений \рис.2\ схематическое изображение \устройство\ настольной лампы, — не требует. На рисунке наглядно показаны контактные соединения:
Необходимые электроинструменты которые могут понадобиться, — следующие:
Лампа настольная с регулировкой яркости

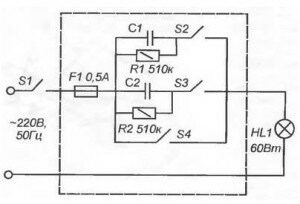

Рассмотрим следующую электрическую схему для настольных ламп. Схема ступенчатого регулятора яркости освещения \рис.3\ состоит из:
- ключа \выключателя\ — S1;
- предохранителя — F1 0,5 А;
- двух конденсаторов — С1 и С2;
- ступенчатого регулятора яркости освещения — S2, S3, S4;
- двух резисторов — R1, R2 \сопротивление 510 кОм, мощность 0,12 Вт \;
- двух конденсаторов — С1, С2;
- электрической лампочки — HL1 мощность 60 Вт.
— последовательное. Соединение с контактами электрического патрона лампочки — параллельное. Электрическая цепь замыкается на спирали лампочки HL1.
Принцип работы ступенчатого регулятора яркости освещения будем прослеживать при подключении данного прибора \электрической схемы\ к внешнему источнику переменного напряжения.
При замыкании контактов ключа S2, для участка электрической цепи: F1-C1-R1, — яркость освещения лампочки будет средней.
При замыкании контактов ключей S2 и S4, для двух участков электрической цепи:
При замыкании контактов одного ключа S4, — напряжение подаваемое на лампочку будет соответствовать напряжению внешнего источника переменного напряжения, то есть яркость освещения будет наибольшей.
Электрическая схема настольной лампы может состоять из следующих схем. Данные две схемы \рис.4\ настольного светильника имеют как одну так и две люминесцентные лампы.
Соответственно, схема для подобных настольных светильников будет выглядеть следующим образом:

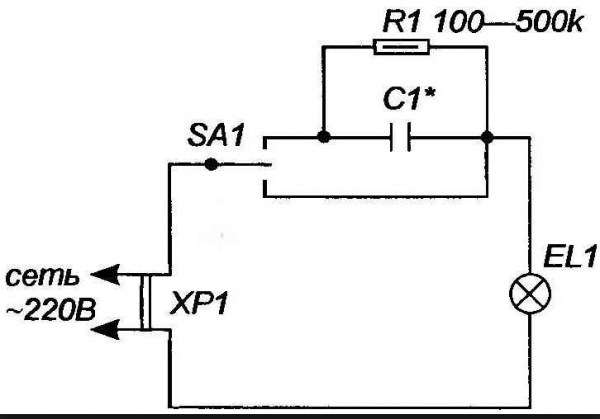

Схемы в своем исполнении простые. Подобные схемы могут включать в свое содержание конденсатор, соединенный в электрической цепи — параллельно.
Участок электрической цепи для одного потенциала имеет последовательное соединение для:
В комнате, где установлен диммер, все предметы бьют током, после прекращения использования диммера, все нормализовалось. Что с ним может быть такое?
Спасибо!
О сенсорном выключателе: своими руками устанавливаем и ремонтируем изделие
- потенциометра;
- пяти резисторов;
- двух транзисторов;
- диодного моста;
- конденсатора;
- одностороннего стабилитрона;
- тиристора триодного \запираемого в обратном направлении с управлением по катоду\.
Виды диммеров
Все диммеры, которые сейчас есть в продаже, можно разделить на 2 группы – поворотные (с регулятором – потенциометром) и электронные, с управлением с помощью кнопок.
При регулировании (диммировании) ручкой потенциометра яркость зависит от угла поворота. И один поворотный димер работает как один выключатель, больше от него добиться невозможно. Я говорю о проходных переключателях, параллельном-последовательном включении, и т.п. Мой не совсем удачный опыт описан на СамЭлектрик в статье Включение двух диммеров в параллель.
Цена у диммеров с регулятором и с кнопками отличается на порядок, ведь кнопочный диммер (например, диммер Legrand) как правило собран с применением микроконтроллера. Поэтому гораздо более распространены поворотные диммеры, которые мы и рассмотрим ниже.
Существуют также промышленные разновидности диммеров в виде твердотельных реле с управлением резистором, такой вид диммера рассмотрен в статье про схемы подключения твердотельных реле.
Как подключить диммер к светодиодной лампе (LED) или ленте
Устройство диммеров для ламп накаливания

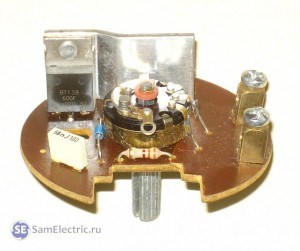

Вот несколько фото конструкций поворотных диммеров.
Как видно, устройство диммера весьма простое, но может отличаться у разных производителей. При этом основная разница – в качестве сборки и комплектующих.
