ИК-передатчик

Trema-модуль ИК-передатчик — позволяет управлять проектами на расстоянии совместно с ИК-приёмником. Он исполнен в линейке Trema-модулей, что позволяет включать модуль в проект, без пайки и макетных плат.

  • Входное напряжение: 4,0 . 5,5 В (номинально 5 В)
  • Потребляемый ток: до 100 мА в импульсном режиме (при Vсс = 5 В)
  • Длинна световой волны: 940 нм (пиковое значение)
  • Максимальная частота сигнала: до 10 МГц
  • Расстояние передачи: до 10 м (при Vcc = 5 В)
  • Рабочая температура: -25 … 85 °C
  • Угол направленности: 120° (с потерей мощности < 50%)

Все модули линейки «Trema» выполнены в одном формате

Тип Дистанционного Управления ик Что Это Схема приемника

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Замена ИК диода в пульте увеличивает дальность управления В меню приложения, можно предоставить общий доступ членам семьи, проверить обновление прошивки и подключить голосовые помощники. Спрашивайте, я на связи!

Универсальный ИК пульт дистанционного управления Gocomma R9

Подключение:

Модуль подключается к любому цифровому выводу Arduino. В комплекте имеется кабель для быстрого и удобного подключения к Trema Shield .

Модуль удобно подключать 3 способами, в зависимости от ситуации:

Способ — 1 : Используя проводной шлейф и Piranha UNO

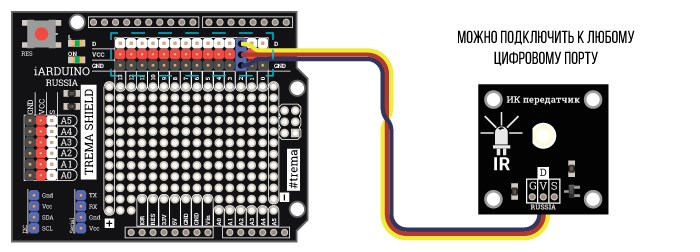

Используя провода «Папа — Мама», подключаем напрямую к контроллеру Piranha UNO.

Тип Дистанционного Управления ик Что Это Схема приемника

Способ — 2 : Используя Trema Set Shield

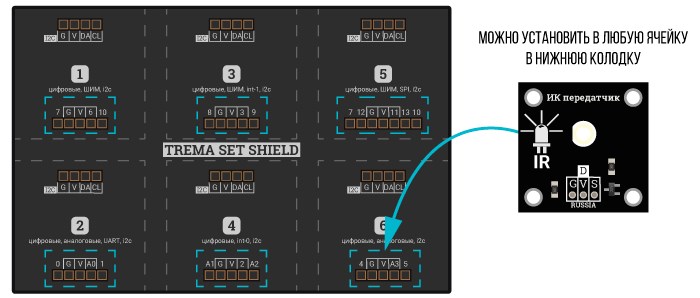

Модуль можно подключить к любому из цифровых входов Trema Set Shield.

Способ — 3 : Используя проводной шлейф и Shield

Схема передатчика

Схема передатчика показана на рисунке 1. Генератор заданного числа импульсов собран на микросхеме D1. На элементах D1.2 и D1.3 выполнен мультивибратор, генерирующий импульсы частотой около 10-12 кГц. Управление числом импульсов, выработанных этим мультивибратором происходит путем ограничения времени его работы при нажатии на кнопку подачи команды.

Сделано это предельно просто — при помощи RC-цепи на R1 и переключаемых конденсаторах С2-С5.

Кто-то может сказать, что таким образом задать точное число импульсов не возможно, — и будет прав. Но дело в том, что схема приемника сделана так, что точного задания числа импульсов и не требуется. Для первой команды нужно выработать число импульсов от 2048 до 2303, для второй — от 1024 до 1279, для третьей — от 512 до 767, и для четвертой — от 256 до 511 импульсов.

Таким образом, число вырабатываемых импульсов может «гулять» в очень широких пределах. Это делает отклонение величин таких элементов как конденсаторы и резисторы, а также дребезг контактов, присущий кнопкам управления, не очень ощутимым и практически не влияющим, при правильной наладке, на точность выполнения команд.

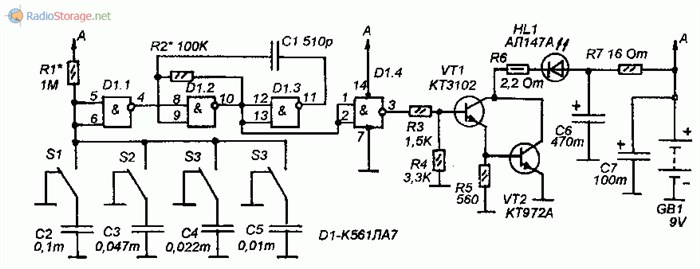

Принципиальная схема передатчика ИК-сигнала

Команды выбираются при помощи переключающих кнопок S1-S4. Кнопки должны быть переключающими для того, чтобы после подачи команды и отпускания кнопки происходил разряд конденсатора. Если этого не делать, то, при манипулировании кнопками, будут возникать ошибки от остаточного заряда конденсаторов.

Перед тем как конденсатор включается в состав RC-цепи от обязательно должен быть предварительно разряжен, только в этом случае получаемый временной интервал будет относительно стабильным.

Выходные импульсы поступают на токовый ключ на транзисторах VT1-VT2, на выходе которого включен инфракрасный светодиод HL1.

Питается передатчик от малогабаритной девятивольтовой гальванической батареи (типа — «Крона”).

ИК-передатчик - Описания, примеры, подключение к Arduino
Несущая частота: у большинства пультов равна 38 кГц, именно на эту частоту настроен Trema ИК-приёмник.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Дистанционное управлениеСОДЕРЖАНИЕ а также История править Выделим три основных вида кодирования, при которых каждый бит передаётся последовательностью из одного импульса и одной паузы. Спрашивайте, я на связи!

Многокомандное дистанционное управление на ИК-лучах

Схема приемника

Принципиальная схема приемника показана на рис. 2. Транзисторная часть схемы -это усилитель-формирователь импульсов фотоприемника, собранный точно по схеме аналогичного узла отечественных телевизоров серии 3-УСЦТ, 2-УСЦТ.

При желании, можно его сделать по другой известной схеме, например, на микросхеме. Но схема испытывалась именно с таким транзисторным усилителем.

Принципиальная схема приемника команд на ИК-лучах

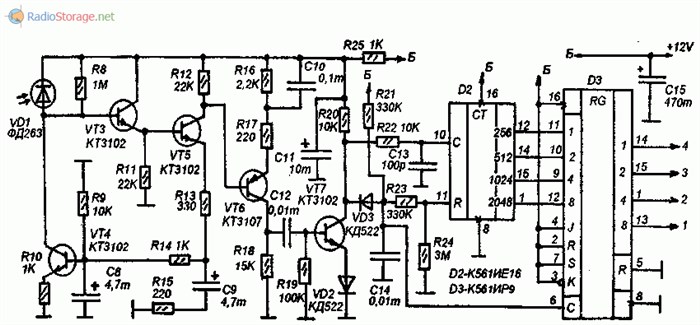

Рис. 2. Принципиальная схема приемника команд на ИК-лучах.

Излучение светодиода воспринимается фотодиодом VD1, преобразуется им в ток, который усиливается и преобразуется в логические импульсы схемой на VT3-VT7.

Схема дешифратора выполнена на двух микросхемах — D2 (К561ИЕ16) и D3 (К561ИР9). Импульсы с коллектора VT7 подаются на счетный вход D2 через цепочку R22-С13, устраняющую помехи. Пока нет команды на коллекторе VT7 имеется напряжение уровня логической единицы.

Диод VD3 закрыт и конденсатор С14 заряжен через R21 до уровня логической единицы, -на вход R D2 подана единица. Счетчик в нулевом положении.

После того, как закончится командная посылка импульсы, естественно, на коллекторе VT7 прекращаются. Счетчик D2 останавливается в некотором состоянии. Конденсатор С14 заряжается через R21. В процессе этой зарядки, уровень логической единицы сначала поступает на вход С регистра D3, это переносит данные с параллельных входов регистра в его память.

Такой же код появляется и на его выходах. Затем, конденсатор С14 продолжает заряжаться и в определенный момент напряжение на входе R D2 достигает уровня логической единицы, что приводит к обнулению счетчика. Но код хранится в регистре 03, поэтому на его выходе остается уровень последней полученной команды.

При посылке следующей команды, все выше изложенные процессы повторяются и в регистр переписывается новый код.

Кодов всего четыре — 0001, 0010, 0100 и 1000. Уровни с выхода D3 можно подать на входы МОП-логики управляемой схемы. Или через транзисторные ключи на реле или другие коммутаторы. Все зависит от объекта управления.

Тот факт, что после посылки команды её код остается на выходе устройства до тех пор, пока не будет послана следующая команда может быть как преимуществом, так и минусом. Если нужно чтобы можно было переводить все выходы в нулевое положение, можно дополнить схему передатчика пятой кнопкой.

Эту кнопку нужно включить так же, как имеющиеся четыре, но емкость конденсатора выбрать около 1000 пФ. Будет подаваться команда, при которой передатчик будет формировать небольшое число импульсов, значительно меньше 256-ти.

Ни на одном из используемых выходов счетчика 02 не возникнет единицы при нажатии на пятую кнопку, но цикл приема команды будет завершен и в регистр запишутся только нули. Таким образом получится команда — «сброс всех выходов».

Принцип работы.

Тип Дистанционного Управления ик Что Это Схема приемника

Рис. 4. Блок-схема TSOP.

Рис. 5. Принцип передачи импульсов.

1) минимальное количество импульсов в пачке — 15
2) максимальное количество импульсов в пачке — 50
3) минимальное время между пачками — 15*T
4) частота импульсов в пачке должна соответствовать основной частоте TSOP-приёмника
5) светодиод должен быть с длиной волны = 950 nm.
«T» — период «основной» частоты TSOP-приёмника.

Модуляция сигнала — процесс изменения одного сигнала (несущщего) в соответствии с формой другого сигнала (исходного).
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Всё об ИК-приёмнике TSOP Нужно нажать кнопку любой команды и при этом, если есть оптическая связь между VD1 и HL1, на коллекторе VT7 должны быть импульсы. Спрашивайте, я на связи!

ПРОСТАЯ СХЕМА ИНФРАКРАСНОГО УПРАВЛЕНИЯ

Использование TSOP в качестве сенсора.

TSOP-приёмники можно использовать в качестве друх типов сенсоров:

Тип Дистанционного Управления ик Что Это Схема приемника

Сенсор «на просвет»
Предмет препятствует ИК-лучам от источника к приёмнику.

Сенсор «на отражение».
Детектируется отражение ИК-лучей от предмета.

В обоих случаях необходимо применять светонепроницаемые тубусы, которые будут ограничивать пучёк ИК-лучей в нежелательных направлениях.

У безконтактных бамперов на основе TSOP-приёмников есть существенный недостаток: расстояние «срабатывания» такого бампера сильно зависит от цвета и шероховатости отражающей поверхности предмета. Но очень низкая цена TSOP-приёмников и простота их использования представляют большой интерес для начинающих электронщиков для постройки разнообразных сенсоров.
