Условные графические и буквенные обозначения электрорадиоэлементов
Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД.
Связь перечня комплектующих ЭРЭ с их условными графическими обозначениями осуществляется через позиционные обозначения.
Для построения условных графических обозначений ЭРЭ используются стандартизованные геометрические символы, каждый из которых применяют отдельно или в сочетании с другими. При этом смысл каждого геометрического образа в условном обозначении во многих случаях зависит от того, в сочетании с каким другим геометрическим символом он применяется.
Обозначения на чертежах и схемах элементов общего применения относятся к квалификационным, устанавливающим род тока и напряжения,. вид соединения, способы регулирования, форму импульса, вид модуляции, электрические связи, направление передачи тока, сигнала, потока энергии и др.

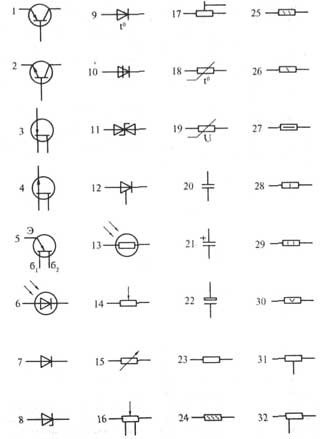

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации
1— транзистор структуры р-n-р в корпусе, общее обозначение;
2— транзистор структуры n-р-n в корпусе, общее обозначение,
5 — транзистор однопереходный с базой п типа, б1, б2 — выводы базы, э — вывод эмиттера,
8 — стабилитрон (диод лавинный выпрямительный) односторонний,
10 — динистор диодный, запираемый в обратном направлении;
11 — стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью,
18 — терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева),
20 — конденсатор постоянной емкости, общее обозначение;
22 — конденсатор оксидный поляризованный электролитический, общее обозначение;
24 — резистор постоянный с номинальной мощностью 0, 05 Вт;
25 — резистор постоянный с номинальной мощностью 0, 125 Вт,
26 — резистор постоянный с номинальной мощностью 0, 25 Вт,
27 — резистор постоянный с номинальной мощностью 0, 5 Вт,
28 — резистор постоянный с номинальной мощностью 1 Вт,
29 — резистор постоянный с номинальной мощностью рассеяния 2 Вт,
30 — резистор постоянный с номинальной мощностью рассеяния 5 Вт;
31 — резистор постоянный с одним симметричным дополнительным отводом;
32 — резистор постоянный с одним несимметричным дополнительным отводом;
Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации
Условные графические обозначения элементов электрических и электронных схем.
Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации
1— транзистор структуры р- n-р в корпусе, общее обозначение;
2— транзистор структуры п-р-п в корпусе, общее обозначение,
5 — транзистор однопереходный с базой п типа, б1, б2 — выводы базы, э — вывод эмиттера,
8 — стабилитрон (диод лавинный выпрямительный) односторонний,
10 — тиристор диодный, стираемый в обратном направлении;
11 — стабилитрон (диодолавинный выпрямительный) с двусторонней
проводимостью,
18 — терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева),
20 — конденсатор постоянной емкости, общее обозначение,
22 — конденсатор оксидный поляризованный электролитический, общее обозначение;
24 — резистор постоянный с номинальной мощностью 0, 05 Вт;
25 — резистор постоянный с номинальной мощностью 0, 125 Вт,
26 — резистор постоянный с номинальной мощностью 0, 25 Вт,
27 — резистор постоянный с номинальной мощностью 0, 5 Вт,
28 — резистор постоянный с номинальной мощностью 1 Вт,
29 — резистор постоянный с номинальной мощностью рассеяния 2 Вт,
30 — резистор постоянный с номинальной мощностью рассеяния 5 Вт;
31 — резистор постоянный с одним симметричным дополнительным отводом;
32 — резистор постоянный с одним несимметричным дополнительным отводом;
Условные обозначения в электрических схемах: расшифровка графических и буквенно-цифровых обозначений
Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации
34 — конденсатор проходной (дуга обозначает корпус, внешний элекрод),
35 — конденсатор переменной емкости (стрелка обозначает ротор);
44 — линия электрической связи с одним ответвлением;
45 — линия электрической связи с двумя ответвлениями;
46 — группа проводов, подключенных к одной точке электрическою соединения. Два провода;
47 — четыре провода, подключенных к одной точке электрическою соединения;
48 — батарея из гальванических элементов или батарея аккумуляторная;
50 — обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя;
53 — трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток);
54 — трансформатор с магнитодиэлектрическим сердечником;
55 — катушка индуктивности, дроссель без магнитопровода;
56 — трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками;
57 — трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке;
58 — автотрансформатор однофазный с регулированием напряжения;
63 — усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи);

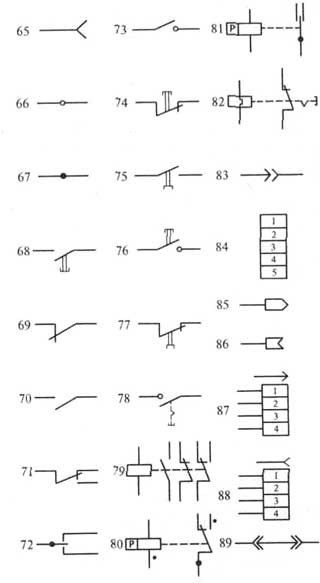

Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 — 81)
Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.
Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей

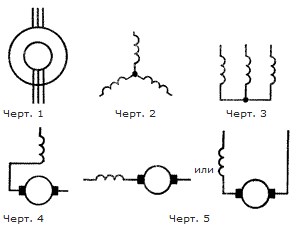

2. В упрощенных однолинейных обозначениях электрических машин обмотки статора и ротора изображают в виде окружностей. Выводы обмоток статора и ротора показывают одной линией с указанием на ней количества выводов в соответствии с требованиями ГОСТ 2.751-73.
3. В упрощенных многолинейных обозначениях обмотки статора и ротора изображают аналогично упрощенным однолинейным обозначениям, показывая выводы обмоток статора и ротора (черт. 1).
4. В развернутых обозначениях обмотки статора изображают виде цепочек полуокружностей, а обмотки ротора — в виде окружности (и наоборот).
- а) в машинах переменного тока и универсальных — с учетом (черт. 2) или без учета (черт. 3) сдвига фаз;
- б) в машинах постоянного тока — с учетом (черт. 4) или без учета (черт. 5) направления магнитного поля, создаваемого обмоткой.
5. В примерах условных графических обозначений машин переменного тока и универсальных машин приведены обозначения, как правило, отражающие сдвиг фаз в обмотке, в примерах машин постоянного тока, как правило, — без учета направления магнитного поля.
6. Выводы обмоток статора и ротора в обозначениях машин всех типов допускается изображать с любой стороны.
7. Обозначения элементов электрических машин приведены в табл. 1.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ ПО ГОСТ 7624-55
В Советском Союзе в 1955 году был принят ГОСТ 7624-55 на ряд обозначений в радиотехнических схемах, отмененный в 1964 году. Учитывая, что ещё сохранились схемы со старыми обозначениями, ниже приведены основные условные обозначения из ГОСТ 7624-55. Условные обозначения проводов, отдельных элементов машин и аппаратов (ГОСТ 7624-55)
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ. ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (ГОСТ 2.729-68)
В таблице приведены некоторые из условных графических обозначений электроизмерительных приборов.
