В Каких Случаях Необходимо Заземление Измерительной Штанги
21.1. В электроустановках напряжением выше 1000 В заземляться должны токоведущие части всех фаз (полюсов) отключенного для работ участка со всех сторон, откуда подается напряжение, за исключением отключенных для работы сборных шин РУ, на которые достаточно установить одно заземление.
При работах на отключенном линейном разъединителе на провода спусков со стороны ВЛ независимо от наличия заземляющих ножей на разъединителе должно быть установлено дополнительное заземление, не нарушаемое при манипуляциях с разъединителем.
21.2. Заземленные токоведущие части должны быть отделены от токоведущих частей, находящихся под напряжением, видимым разрывом. Разрешается отсутствие видимого разрыва в случаях, указанных в пункте 17.2 Правил.
Установленные заземления могут быть отделены от токоведущих частей, на которых непосредственно ведется работа, отключенными выключателями, разъединителями, отделителями или выключателями нагрузки, снятыми предохранителями, демонтированными шинами или проводами, выкатными элементами комплектных устройств.
Непосредственно на рабочем месте заземление на токоведущие части дополнительно должно быть установлено в тех случаях, когда эти части могут оказаться под наведенным напряжением (потенциалом).
21.3. Переносные заземления следует присоединять к токоведущим частям в местах, очищенных от краски.
21.4. В электроустановках напряжением до 1000 В при работах на сборных шинах РУ, щитов, сборок напряжение с шин должно быть снято и шины (за исключением шин, выполненных изолированным проводом) должны быть заземлены. Необходимость и возможность заземления присоединений этих РУ, щитов, сборок и подключенного к ним оборудования определяет выдающий наряд, распоряжение.
21.5. Разрешается временное снятие заземлений, установленных при подготовке рабочего места, если это требуется по характеру выполняемых работ (измерение сопротивления изоляции).
Временное снятие и повторную установку заземлений выполняют оперативный персонал либо по указанию работника, выдающего наряд, производитель работ.
Разрешение на временное снятие заземлений, а также на выполнение этих операций производителем работ должно быть внесено в строку наряда «Отдельные указания» с записью о том, где и для какой цели должны быть сняты заземления.
21.7. В электроустановках напряжением до 1000 В операции по установке и снятию заземлений разрешается выполнять одному работнику, имеющему группу III, из числа оперативного персонала.
Отключать заземляющие ножи и снимать переносные заземления единолично имеет право работник из числа оперативного персонала, имеющий группу III.
Заземление. Что это такое и как его сделать (часть 1) / Хабр
Что это такое, и почему его называют временным (переносным)

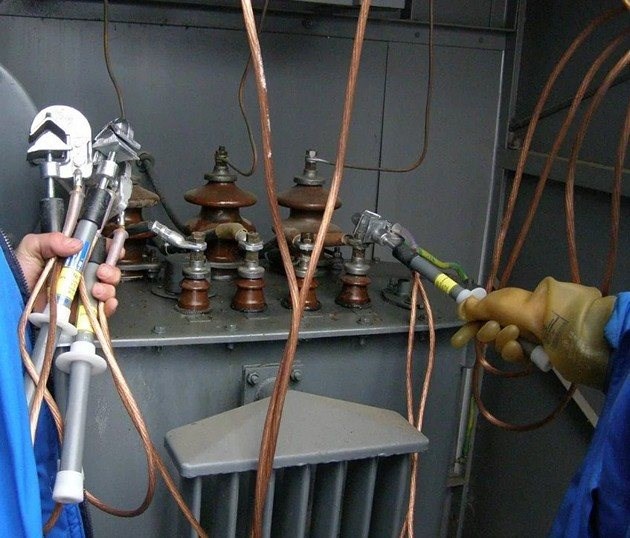

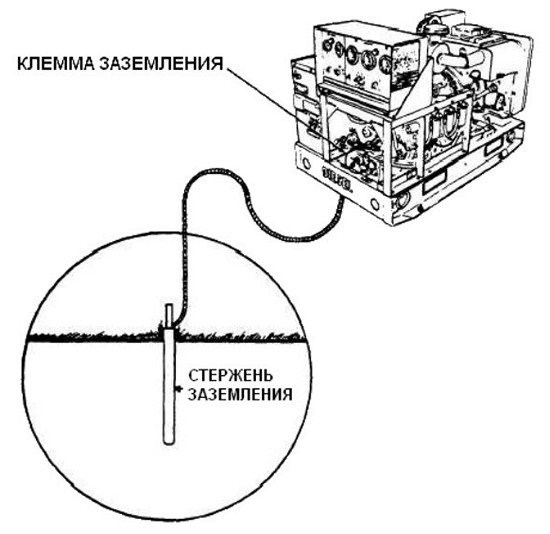

Комплект временного заземления представляет собой набор гибких медных проводников (кабель без изоляции). На концах проводников расположены зажимы с постоянной фиксацией: типа струбцин.
Существуют комплекты и для однофазных электроустановок, состоящие из одного проводника с зажимами на концах.
Установка переносного заземления предусмотрена в случаях, когда выведенный в ремонт участок полностью отключается от каких-либо кабельных линий, включая «земляную» шину. При случайной подаче напряжения (а во время ремонта — это вполне возможно), устройство обеспечит короткое замыкание на физическую землю, и приведет к срабатыванию защитного автомата.
Еще одна функция переносного заземления — защита от наведенного напряжения. После обесточивания электроустановки, на питающем кабеле могут возникнуть наведенные токи, от проложенных рядом силовых линий. В обычном состоянии, этому препятствует рабочая «земля».
Заземление электроустановок и оборудования | правила и требования
- Центральный, или общий (при работе с трехфазным заземлителем) зажим крепится на действующую и проверенную шину заземления.
- Индикатором проверяется отсутствие напряжения на токоведущей шине.
- Непосредственно после проверки производится контрольное касание зажимом токоведущей шины, после чего проводник надежно закрепляется.
Какие требования предъявляются к оборудованию
- Проводники должны быть цельными на всем протяжении между зажимами, без сростков и калышков (петлеобразных завитков, образованных при перекручивании).
- Использование изолированных проводов запрещено! Под оболочкой сложно контролировать возможные повреждения токоведущей жилы.
- Сечение кабеля одинаковое по всей длине. Для электроустановок до 1000 В, не меньше 16 мм², выше 1000 В — 25 мм².
- Длина проводников подбирается таким образом, чтобы можно было соединить шину заземления и заземляемые участки без натяжения кабеля. После подключения он не должен быть в подвешенном состоянии (за исключением точек заземления, находящихся на значительной высоте: например, линий электропередач).
- Провода должны выдерживать динамические нагрузки на разрыв, и не нагреваться до температуры расплавления при протекании тока короткого замыкания (по крайней мере, до срабатывания защитных устройств на размыкание силовых линий). Сечение провода по параметрам короткого замыкания можно рассчитать самостоятельно по формуле: где Iкз — это ток короткого замыкания, а tзащиты — максимально возможное время срабатывания автомата аварийного отключения электропитания.
- Длина изолирующих штанг должна обеспечивать безопасное наложение зажимов без приближения (а тем более касания) оператора к потенциально опасным токоведущим шинам.
Требования к переносным заземлениям, как и правила дорожного движения, написаны кровью. Поэтому их соблюдение не просто является формальным исполнением ПУЭ. Это жизнь и здоровье людей.
