С каким цоколем подходит на ВАЗ-2106 лампа ближнего света, как поменять
Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.
Если же замена лампы не дала результатов, то неисправности могут быть следующие:
Ниже подробней рассмотрим, как диагностировать и устранить неисправность.
Замена лампочки

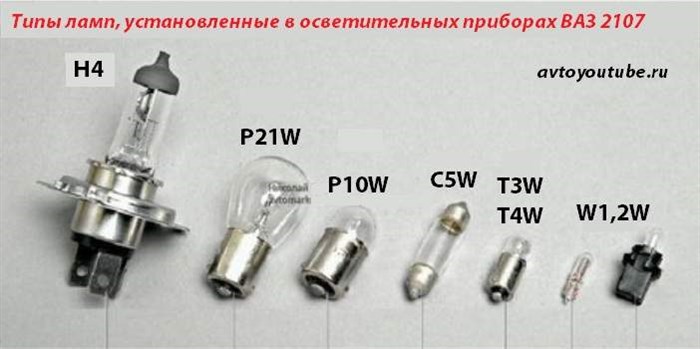

Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту H4, т.е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.
Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.
Совет! Менять лампочки желательно одновременно в двух фарах, так как срок эксплуатации у них примерно одинаковый. Кроме того, разные модели ламп могут отличаться свечением.
- Прежде всего нужно плоской отверткой демонтировать пластиковую панель, которая обрамляет фары.
- Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.
- Далее нужно слегка провернуть металлический обруч, и демонтировать его.
- Теперь можно своими руками вытащить фару и отсоединить ее от колодки. На этом этапе необходимо обратить внимание на контакты разъема. При необходимости их нужно зачистить.
- Затем нужно отстегнуть фиксатор, и извлечь лампочку.
- Далее работа выполняется в обратном порядке – устанавливается новая лампа, которая прижимается фиксатором, и к контактам подключается колодка. Фару в сборе нужно установить на место и зафиксировать обручем. В завершение работы вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.
Обратите внимание! В процессе замены лампы нельзя касаться пальцами ее стеклянной колбы, иначе она может быстро перегореть. Если вы взялись все же за стекло, поверхность надо протереть смоченной в спирту ваткой.
Теперь немного поворачиваем кольцо по часовой стрелке и после этого можно вынимать отражатель вместе со стеклом, как показано на фото ниже:
Замена лампочек ближнего и дальнего света, снятие блок-фары — Ремонт ВАЗ 2106 Ремонт ВАЗ 2106 Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка. Спрашивайте, я на связи!
Лампа ближнего света ВАЗ 2106 с каким цоколем подходит, как поменять
- F1 (16 А) – лампочка стоп-сигнала;
- F6 (8 А) – противотуманный фонарь;
- F7 (8 А) – правая лампа освещения номерного знака, правый габарит;
- F8 (8 А) – левая лампа освещения номерного знака, левый габарит;
- F9 (8 А) – указатели поворота, лампы заднего хода;
- F16 (8 А) – указатели поворотов в режиме аварийной сигнализации.
Ближний свет ваз 2106 какие лампочки
- Отключить бортовую сеть автомобиля, по возможности разъединить проводку от клемм АКБ.
- Отверткой с плоским наконечником снимается облицовочная панель с внешней стороны фар.
- Крестообразной отверткой вывинчиваются болтики (не до конца), крепящие ободки стеклянных чашек.
- Фара берется рукой и проворачиваются, пока крепящие винты не попадут в бороздки и ее можно будет снять.
- Блок оптики вынимается с посадочного места.
- С тыльной части отсоединяется колодка с проводниками.
- Далее фара устанавливается стеклом на ровную поверхность, а пара пружинок-фиксаторов отгибается для извлечения лампы.
- Затем перегоревший светоисточник можно вынуть из блока, потянув его вверх.
- Произвести замену на новый экземпляр.
- Провести сборку в обратной последовательности.
- Подключить электросеть машины и проверить исправность работы установленной лампы ближнего света.
Есть несколько способов автоматизации ближнего света. Можно включить реле ближнего света в электросхему генератора, для этого используются дополнительные реле, которые размыкают и смыкают цепь в зависимости от работы генератора. Есть вариант установить дополнительный разъем, срабатывающий от работы датчика масла.
На автомобилях ВАЗ 2106 доступ к лампам ближнего и дальнего света довольно простой. Конечно на некоторых моделях ВАЗа с этим делом все еще проще, но все же на Шестерке долго не придется мучиться, чтобы поменять их. Для того, чтобы добраться до лампочек, понадобится крестовая отвертка, а если вы решили снимать блок-фару в сборе, то понадобятся еще и плоскогубцы.
Замена лампы ближнего света в фаре ВАЗ 2106 — текстовое описание
Ближний свет нужен для езды по городу в темное время суток. Без него это не представляется возможным.
Замену лампы ближнего света в фаре ВАЗ 2106 можно легко осуществить в гаражных условиях. Чтобы это сделать, нужно провести разборку старой и приготовить новую лампу.
Читайте также: Как поменять прокладку клапанной крышки на ВАЗ 2114: когда это нужно и как это сделать
- Нажать на облицовку фар и вывести фиксаторы из зацепления, снять облицовку фар. При необходимости воспользоваться отверткой;
- Ослабить три винта креплении ободка фар;
- Провернуть ободок по часовой стрелке, и когда головки винтов совпадут с отверстиями, снять его;
- Вынуть фару;
- Отсоединить разъем и снять фару;
- Отстегнуть две пружины крепления лампы и снять лампу;
- Откинуть пружинных держатель фары, при этом сжав его;
- Вынуть лампу из фары.
- Вставить лампочку в гнездо фары и зафиксировать её, провернуть до упора вправо;
- Установить пружину крепления и разъем для проводов;
- Проверить, правильно ли работает лампочка;
- Закрепить кожух на задней части фары.
- Новую лампу нужно держать за корпус во избежание замасливания колбы и её обгорания из-за этого. Если появятся жирные следы, то их необходимо удалить при помощи спирта.
- Установить фару с облицовкой в обратном порядке.
Делать замену нужно сразу же, как только возникли неполадки с ближним. Операция несложная, поэтому её сможет сделать любой автолюбитель без особых навыков. Также можете посмотреть видео.
Схема ВАЗ-2106 | 2 Схемы
- Прежде всего нужно плоской отверткой демонтировать пластиковую панель, которая обрамляет фары.
- Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.
- Далее нужно слегка провернуть металлический обруч, и демонтировать его.
Процедура замены лампочек

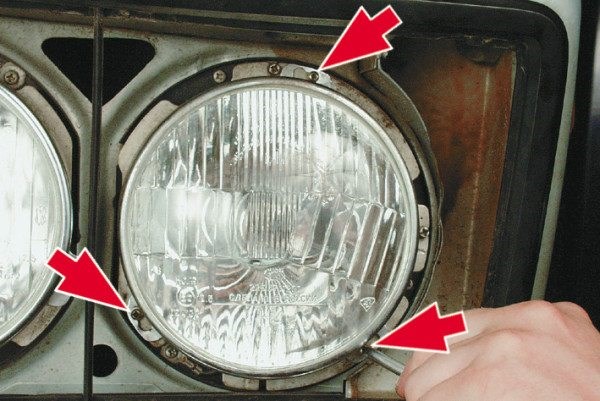

Крестовой отверткой отворачиваем болтики, которые находятся по всей окружности ободка. Всего их нужно открутить три штуки(если мне не изменяет память), именно те, которые которые выполняют функцию замка:
Теперь немного поворачиваем кольцо по часовой стрелке и после этого можно вынимать отражатель вместе со стеклом, как показано на фото ниже:
Далее все делается очень просто. Необходимо сначала отсоединить провода, ведущие к контактам лампы:
А затем сжать двумя пальцами фиксатор лампочки (концы тонкой металлической защелки):
После чего откидываем ее вверх и спокойно вынимаем лампочку:
При необходимости производим замену сгоревших лампочек, ставим новые и собираем все в обратной последовательности. Если же вы решили полностью поменять блок-фару в сборе, то придется сделать еще несколько шагов:
Литые диски
Изменение родных дисков играет большую роль в тюнинге. Нет смысла менять внешность машины и оставлять старые диски.
При помощи литых дисков уменьшается нагрузка на колеса. Также улучшаются другие динамические характеристики машины.
Фонари задние ВАЗ-2106 (Чертеж 172: цены на запчасти в наличии)
- этот материал является более дорогостоящим, чем, например, акрил;
- основными преимуществами поликарбоната по сравнению с акрилом являются его более высокая ударопрочность и повышенная светопропускная способность;
- поликарбонат обладает высокой термостойкостью и устойчивостью к воздействию атмосферных осадков;
- обслуживать фары из поликарбоната можно только мягкой губкой, нельзя использовать для ухода за ними абразивные материалы;
- поликарбонат примерно в 2 раза легче стекла.
Замена лампы в подфарнике:
Примечание! Прежде чем приступить к замене, давайте разберём что такое подфарник. Во-первых он установлен под передними фарами автомобиля, кстати от сюда и название «Подфарник». В нём находиться две лампы одна из которых вставляется в указатель поворота, который указан буквой «Б», а другая вставляется в габаритный свет который указан буквой «А»!
Для замены данных ламп вам нужно будет запастись: Отверткой, а так же лампой которая идёт на габаритный свет А12-5 (На фото справа), а так же лампой которая идёт на указатель поворота А12-21-3 (На фото она изображена слева)!
1) В начале отверните два винта, которые крепят рассеиватель и вследствие чего снимите его.
Блок-фары
Здесь находятся лампочки поворотников, габариты, ближний и дальний свет. Чтобы добраться до габаритных огней и лампы ближнего и дальнего освещения, нужно:
Снимаем проволочный фиксатор. Он фиксирует лампы ближнего освещения в корпусе отражателя. Этот фиксатор изготовлен из упругого металла, поэтому снимать его нужно аккуратно. Верхние его концы вынимаем из пазов и опускаем вниз, освобождая гнездо лампочки дальнего и ближнего света.
Вынимаем лампу из отражателя, держа за цоколь, снимаем штекер.
Важно! Если она исправная, а хотите установить галогенную или светодиодную, её трогать руками не рекомендуется. В противном случае она может перегореть.
Меняем лампочку габаритов
Вынимаем ее из корпуса отражателя вместе с гнездом. Если долго не делали этого, то вытащить ее будет проблематично. Для этого снимаем блок ближнего и дальнего света. В отверстие отражателя вставляем палец, нащупываем лампочку габаритов и выталкиваем ее с небольшим усилием.
Чтобы заменить, нужно слегка надавить на лампочку и провернуть ее вполоборота. Она выйдет из фиксаторов цоколя и с легкостью вынимается. Вставляем новую в обратной последовательности.
Важно! При монтаже в корпус фары нельзя применять больших усилий – отражатель может треснуть. Чтобы установка была без трудностей, рекомендуется посадочное место обработать мелкозернистой наждачной бумагой. Так уберутся окислы, пыль, грязь, мешающие беспрепятственному монтажу.
Видео, инструкция по замене лампочек в фарах и габаритах ВАЗ «Семерка»:
Указатели поворотов
Проворачиваем патрон поворотника против часовой стрелки на пол оборота в корпусе блока фары.
Вынимаем его. Лампа, аналогично габаритам, фиксируется в патроне двумя «усиками». Поэтому, слегка надавили на нее, провернули и вынули ее. Патрон сделан в виде единой пластины с прорезью с одной стороны. Поэтому лампочку нужно вытаскивать из него с небольшим усилием, потому что контакты ее будут цепляться за патрон.
Видео о доработке указателя поворотов в блоке фары ВАЗ 2105-07, снятие и замена лампы в нем:
В качестве вывода
- Отверткой поддеваем плафон с одной стороны и снимаем его. Он отсоединяется целиком, в сборе с кнопкой и лампой.
- Ослабляем фиксаторы, удерживающие цоколь лампочки и вытаскиваем ее. Заменяем ее и собираем все.
Повторители поворотов
Корпус боковых поворотников фиксируется в крыльях автомобиля пластиковыми фиксаторами. Работают по принципу: вставил и защелкнул. Есть два варианта замены лампы в повторителях: через арку крыла или с демонтажем пластикового корпуса. В последнем случае есть шанс, что этот корпус уже не будет надежно фиксироваться в крыле по причине поломки пластмассовых фиксаторов.
Рассмотрим второй вариант
Поддеваем корпус повторителя пластиковым плоским предметом, можно отверткой, но, используя тряпку или другую подкладку, чтобы не повредить ЛКП крыла. Корпус опоясан резиновой «юбкой», поэтому можно на нее слегка надавить твердым инструментом и поддеть его, он должен выскочить из металла кузова автомобиля.
Из корпуса поворотника извлекаем прорезиненный патрон. В нем используется, в зависимости от модификации, лампы типа T4W или W1,2W. Последний тип извлекается из патрона поворотом на 90 градусов, чтобы контакты вышли из фиксаторов, второй – усилием руки вынимается из гнезда, так как она не имеет цоколя.
Первый вариант через арку
Делаем все то же самое, только не вытаскиваем корпус повторителя из крыла. Он остается на месте, что гарантирует целостность его фиксаторов. В этом случае есть тоже нюансы:
Чтобы подобраться к нему, нужно снимать подкрылок. В некоторых случаях, когда туда много лет никто не лазил, выкрутить винты будет проблематично.
Если нет защиты, значит там столько грязи, что добраться будет еще труднее.
Залазим под крыло, находим патрон и вытаскиваем его вместе с лампой. И делаем все, как во втором случае. Сборка производится в обратной последовательности.
Важно! Когда будите «запихивать» патрон в корпус повторителя, его нужно придерживать с наружной стороны, упереться в него пальцем, чтобы не выдавить наружу. Если это произойдет, что можно сломать пластиковые фиксаторы и придется покупать новый.
Схемы отдельных узлов шестёрки

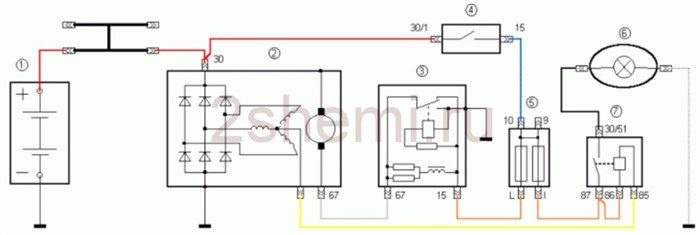

Электросхема соединений генератора
1 — АКБ VAZ-2106;
2 — генераторная установка «шестерки»;
3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
4 — замок;
5 — пластиковый модуль с предохранительными элементами;
6 — контрольный световой индикатор, определяющий заряд АКБ;
7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.
Электросхема стартера
1 — стартерное устройство автомобиля;
2 — АКБ;
3 — генераторная установка;
4 — замок зажигания.
Электросхемы контактной системы зажигания
1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — коммутатор;
6 — генератор;
7 — АКБ.
Электросхема управления клапаном карбюратора
1 — концевое переключательное устройство карбюраторного агрегата;
2 — непосредственно сам клапан двигателя;
3 — модуль, использующийся для управления карбюраторным узлом;
4 — катушка зажигания;
5 — коммутаторное устройство;
6 — переключатель зажигания, является замком.
Электросхема указателей поворотов и сигналки
Электросхема включения звука
1 — звуковые устройства, использующиеся для воспроизведения импульсов;
2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с предохранительными элементами;
5 — генераторная установка ВАЗ 2106;
6 — АКБ.
Схема включения элеткростеклоподъемников
Схема системы охлаждения двигателя
Электросхемы контактной системы зажигания
- система запуска мотора;
- элементы заряда аккумулятора;
- система зажигания топливной смеси;
- элементы наружного и салонного освещения;
- система датчиков на панели приборов;
- элементы звукового оповещения;
- блок предохранителей.
Модификации авто ВАЗ-2106
ВАЗ-21060. Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, который соответствует экологическому стандарту Euro-2
ВАЗ-21062. Экспортная, праворукая модификация базовой «шестёрки».
ВАЗ-21063. Автомобиль с двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электрическим вентилятором охлаждения двигателя. Выпуск данной модификации был завершен в 1994 году.
ВАЗ-21064. Экспортная, праворукая модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061
ВАЗ-21065-01. Тот же ВАЗ-21065 но с двигателем ВАЗ-2103
ВАЗ-21066. Экспортная, праворукая модификация автомобиля ВАЗ-21063.
ВАЗ-21068. Автомобиль, который был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.
ВАЗ-21069. Модификация ВАЗ-2106 изготовленная по заказу спецслужб. Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ-411, мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.
Снятие и установка блок-фары на ВАЗ 2106

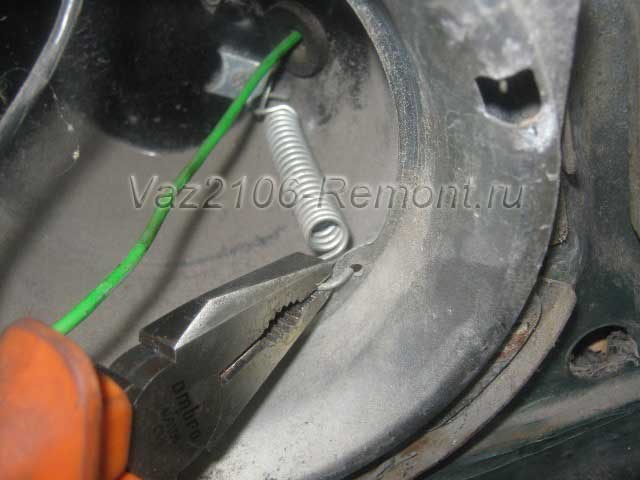

Сначала стоит избавится от пружины, которая снимается довольно просто при помощи плоскогубцев:
Затем отвернуть все оставшиеся болтики крепления корпуса передней фары и снять ободок:
Теперь отворачиваем еще несколько шурупов, которые находились под кольцом фары ВАЗ 2106:
Далее вынимаем корпус и вытаскиваем из него провода , предварительно выдавив с внутренней стороны уплотнительную резинку:
Результат проделанной работы наглядно приведен на фотографии ниже:
Цена одной передней фары на ВАЗ 2106 составляет 500 рублей, соответственно, если вы решили поменять весь комплект, то это обойдется вам в 2000 рублей.
Возможные причины неисправности
- блоки фар;
- аккумуляторная батарея;
- генератор;
- ключ зажигания;
- блок предохранителей на каждый элемент освещения;
- лампочка индикатора на приборной доске;
- подрулевой переключатель на ближний/дальний свет;
- реле ближнего/дальнего света;
- выключатель внешнего освещения.
Неисправности и ремонт фар
Неприятной особенностью фары на ВАЗ остается постепенное снижение качества света. В 70 % случаев водители замечают, что лампы перестали нормально светить, когда стекло на фаре уже помутнело на 30 — 40 %. Помутнение колбы на галогеновой лампе — вторая причина снижения освещенности. Если в автомобиле перестали гореть лампы габаритов, головного освещения, причин может быть несколько:
- Перегорела сама лампочка.
- Вышел из строя предохранитель или блок предохранителей.
- Перегорание, разрыв электропровода.
- Окисление наконечников контактов, ток не проходит по цепи.
- Ослабление крепежа электропровода.
- Поломка реле переключения или окисление конкретного контакта подрулевого переключателя наблюдается, если нет переключения с дальнего света на ближний и наоборот.
На шестерку устанавливается трехрычажный переключатель для регулировки головного освещения. Если западают и не фиксируются рычаги — деталь необходимо заменить.
Как разобрать фару
Разбор проводится за 10 минут. Стекло приклеено к отражателю, необходимо разогреть герметик, который держит по периметру блок, затем плоской отверткой или ножом поддеть стекло и вынуть элемент. Установка стекла проводится на мягкий клей в обратном порядке.
Некоторые водители греют фару феном, лампой, на паровой бане. Если использовать лампу есть вероятность перекалить стекло. Акриловые детали могут дополнительно помутнеть, если температура превысит 70 градусов.
Замена лампочек
Замена лампочек ближнего света начинается с демонтажа облицовки передней фары. Пластиковую накладку необходимо поддеть отверткой и снять с посадочного места. Блок расположен ближе к краю автомобиля, проводится по этапам.
Перед началом любых работ, связанных с заменой ламп, проверкой электропроводки, ремонтом фары необходимо снять минусовую клемму с АКБ:
- Ослабить три крепежных винта, удерживающих обод фары. Не выворачивать винты полностью.
- Взять фару в руку, повернуть ослабленный обод, винты должны выйти с пазов.
- Снять обод, вынуть рассеиватель, элемент удерживается ободом и выпадает вместе с ним.
- Вытащить фару с колодкой из ниши, снять штекер питающего электропровода.
- Отсоединить фиксатор.
- Вытащить отработанную лампочку с фары.
Установить новую деталь и провести сборку фары в обратном порядке. После монтажа нового элемента обязательно провести коррекцию геометрии светового луча.
Корректор фар и ремонт
Корректировка проводится вручную, деталь позволит опустить световой луч вниз при загруженном багажнике и выровнять пучок для нормального режима. Для ВАЗ 2106 предусмотрен вариант использования электрокоррекоров. Регулировка положения отражателя проводится через сервопривод, который через червячную передачу меняет угол наклона отражателя.
Очистка оптики
Несмотря на то, что внутренний блок фары защищен водоустойчивым корпусом, дополнительными прокладками и герметически заклеен, чистить оптику необходимо как снаружи, так и внутри. Внешняя очистка, полировка, нанесение защитного лака проводится достаточно часто и не требует демонтажа рассеивателя.
