Устройство двухклавишного выключателя

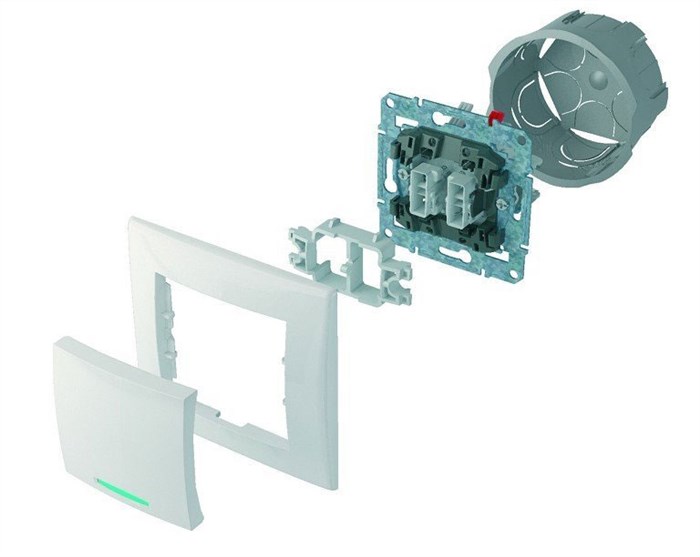

Как видно на фото двухклавишного выключателя, его конструкция включает следующие элементы:
Установка двойного выключателя своими руками производится по аналогии с обычными одноклавишными моделями. Но, в данном случае каждая лампа или группа освещения подключается к отдельной клавише. Соответственно лампы (группы), которые должны включаться разными клавишами, следует подключать отдельными проводами.
Если 2 лампочки подключены одним проводом, они будут включаться одновременно, и в данном случае нецелесообразно устанавливать двухклавишный выключатель.
Для подключения прибора необходимо добраться до внутреннего механизма:
- Снять защитно-декоративные пластиковые элементы. Клавиши удобно поддевать тонкой плоской отвёрткой. Некоторые модели имеют специальные пазы для удобства монтажа.
- Демонтировать рамку. Она может крепиться винтами или защёлками.
После этого можно подключать провода к механизму. Предварительно нужно развести проводку для лампочек и вмонтировать посадочную коробку для выключателя в стену. Подрозетник необходимо подбирать под конкретную модель прибора.
Как подключить двухклавишный выключатель: инструкция схема подключения фото
- Снять изоляцию с жил. Винтовые зажимы обычно имеют глубину 6-7 мм.
- Подключить питающую фазу к входному фазному контакту «L». Для этого нужно открутить винт и вставить жилу.
- Прочно затянуть винт. Не стоит перетягивать, можно повредить жилы.
- Аналогичным образом подключить отводные фазы, нулевые и защитные жилы.
- Проверить прочность фиксации жил. При необходимости их нужно раскрутить и подправить. Важно, чтобы изоляция не попадала под винт.
Схемотехнические обозначения
На задней части внутреннего механизма выключателя присутствуют обозначения контактов или полноценная схема для удобства монтажа. Схема двухклавишного выключателя может иметь такие условные обозначения:
- «L» с двумя стрелками вниз. «L» — входная фаза питания, стрелки – выходные фазы.
- «1», «2», «3» – фазы. «1» – входящая фаза питания, «2» и «3» – две выходящие фазы.
- «L», «1», «2». «L» — фаза на вход, «1» и «2» – фазы на выход.
Нулевой контакт всегда имеет обозначение «N» или «0». Заземление обычно имеет обозначение «PE». Старые советские и дешёвые китайские приборы иногда не имеют обозначений. В данном случае определять контакты необходимо визуально. По возможности следует проверять контакты индикатором с функцией прозвонки.
«L» — точка подключения фазы питания. К этому контакту подводится фаза от распределительной коробки. Стрелки указывают на выходные фазы. Каждая стрелка отвечает за отдельную клавишу и, соответственно, лампочку или их группу. При подключении светильника фаза всегда должна идти на разрывающийся контакт.
Ноль в разрыв подключать нельзя, это чревато поражением электрическим током, поскольку лампочка всегда будет находиться под напряжением.
Подключение выключателя с самозажимными контактами
Подключение двухклавишного выключателя своими руками обычно производят с помощью трёхжильного провода. На каждую лампу (группу) отводится отдельный провод. Если проводка старая без заземления, можно использовать двухжильный провод. Жилы отличаются цветами:
Инструкция, как правильно подключить выключатель на две лампочки:
- Зачистить жилы от изоляции. Для самозажимных контактов достаточно зачистки на 1 см.
- Определить фазный провод. Если проводка уже находится под напряжением, его можно определить с помощью индикатора напряжения.
- Выключить подачу электричества. Важно удостовериться в отсутствии тока с помощью индикатора напряжения.
- Подключить фазу от распределительной коробки к контакту «L». Зачищенный провод нужно просто вставить в паз контакта. Фиксация произойдёт автоматически с помощью пружинного зажима.
- По одной подключить выходные жилы, идущие после выключателя на лампы. Это также фазные провода. Для проверки качества контакта достаточно слегка потянуть за жилы. Если нужно демонтировать провода, необходимо нажать на соответствующую кнопку рядом с контактом. Кнопки демонтажа расположены на торце механизма.
- Аналогичным образом подключить нулевые и защитные (заземление) провода.
После подключения проводов необходимо вмонтировать механизм в подрозетник. Он может крепиться с помощью распорных лапок и винтов. Далее устанавливаются клавиши и защитно-декоративная накладка. Пластиковая накладка крепится к металлической рамке выключателя с помощью защёлок.
Как правильно подключить двухклавишный выключатель света и не допустить ошибок.
Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.
Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.
Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

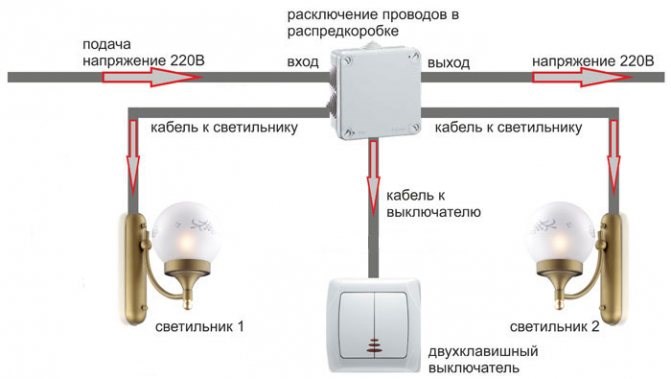

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.
Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.
Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.
Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.
