Приборная панель (щиток) – это своего рода экран, глядя на который, водитель получает необходимую информацию о работе той или иной системы автомобиля. Без нее трудно бы было контролировать скорость движения, пробег, давление масла или температуру охлаждающей жидкости.
В этой статье мы рассмотрим штатную панель приборов «Шевроле-Нивы» в разрезе ее конструкции, информативности, часто встречающихся неполадок. Кроме этого мы поговорим о тюнинговых моделях устройств, устанавливаемых на эти автомобили.

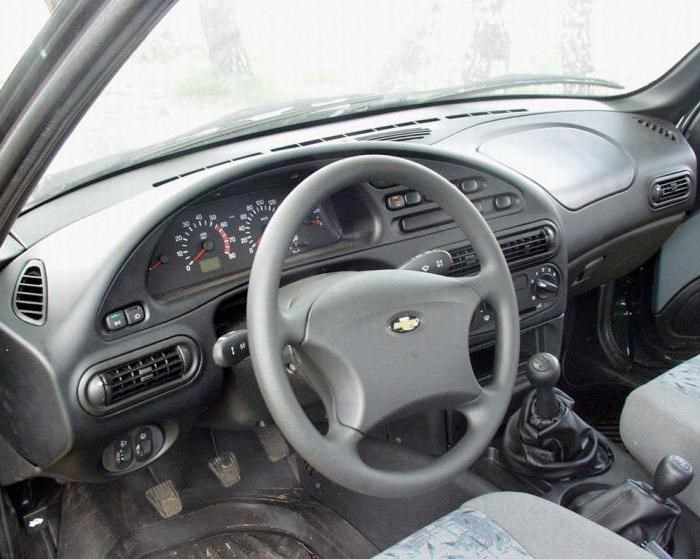

Что представляет собой рассматриваемая нами панель приборов? «Шевроле-Нива» оборудована щитком, который отвечает всем современным требования. Он достаточно удобен и в меру информативен, чтобы водитель, не отвлекаясь от процесса управления машиной, имел возможность знать обо всех рабочих процессах, и вовремя смог предупредить неисправности.
Электросхема комбинации приборов, проверка и ремонт щитка приборов Нива ВАЗ 21213, 21214, 2131 lada 4×4
- Шлицевой отверткой поддеваем и извлекаем две заглушки. Первая находится справа от кнопки включения аварийной сигнализации, а вторая – в крайнем правом углу накладки панели.
- Выворачиваем саморезы, находящиеся под заглушками.
- Вытаскиваем правую сторону облицовки щитка, снимаем разъемы с кнопок управления. Запомните (сфотографируйте), какие разъемы к каким кнопкам подходят!
- Выводим из зацепления левую сторону облицовки, снимаем колодку с кнопок включения фар и габаритов. Снимаем и убираем облицовку.
- Откручиваем два самореза, фиксирующих приборную панель. Отсоединяем разъемы.
- Снимаем панель.
Особенности конструкции
Что нам может подсказать панель приборов? «Шевроле-Нива» продумана так, что ее щиток объединяет все контрольные устройства автомобиля. Она включает:
- спидометр;
- одометр (счетчик пройденных километров);
- тахометр (счетчик оборотов коленвала);
- указатели температуры охлаждающей жидкости и окружающей среды;
- указатель уровня топлива;
- 12 контрольных (сигнальных) ламп.

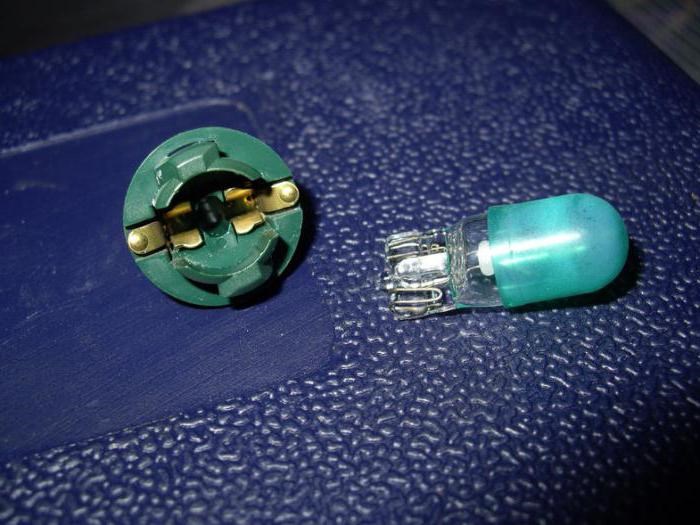

Для того чтобы водитель мог следить за показаниями приборов в темное время суток, щиток подсвечивается при включении габаритных огней. Насколько яркая подсветка панели приборов? «Шевроле-Нива» имеет функцию регулировки уровня освещения щитка. Ее обеспечивают шесть специальных лампочек.
Важно: щиток имеет электронную конструкцию, и в случае выхода из строя ремонту не подлежит! Запасные части в виде отдельных узлов панели в продажу не поставляются. Исключение составляют только сигнальные и осветительные лампы. Иными словами, если выйдет из строя хотя бы один указатель, придется покупать щиток в сборе.
Панель приборов Нива: описание ламп индикаторов
Для наиполнейшего описания взят щиток от самой распространенной версии ВАЗ 21213.
Также следует выделить цвета индикаторов автомобиля. Их можно разделить на три части.
- Зеленый/синий – индикаторы этих цветов указывают на нормальную работу узлов машины.
- Оранжевый/желтый – говорят водителю, что определенный агрегат требует внимания или обслуживания.
- Красный – самый опасный цвет. Если на приборке загорается такого цвета лампа, машину требуется срочно показать мастеру.
Восклицательный знак на панели Нивы
Означает, что в тормозной системе снизился уровень жидкости. Потребуется вскрыть крышку расширительного бачка и долить тормозуху до нужного уровня. Рекомендуется проверить магистраль на наличие протечек, износа колодок.
| Уровень топлива | Сопротивление датчика, Ом |
| Пустой бак | 250±12 |
| Наполовину заполненный | 66±6 |
| Полный бак | 20±3 |
лампа
на клавише переключателя.
Панель приборов Нивы 21214, 21213, 2121: описание обозначений
- Зеленые и синие лампы — информационные;
- Желтые лампы — информирующие (Внимание!);
- Красные лампы — аварийные, движение запрещено!
Схема комбинации приборов, поиск и устранение неисправностей комбинации приборов
Составляющие узлы комбинации приборов в запасные части не поставляются, поэтому в случае отказа одного из приборов комбинацию следует заменять в сборе.
Все контрольные приборы автомобиля объединены в комбинацию приборов. Она включает в себя: спидометр со счетчиком пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, сигнализаторы.
С 2009 года на автомобили Lada Niva 4×4 устанавливают электронную комбинацию приборов, заимствованную у семейства «Самара-2».
Она включает в себя электронные спидометр и тахометр, жидкокристаллический индикатор счетчика общего и суточного пробега (одометр), жидкокристаллический индикатор часов и температуры окружающего воздуха, указатель температуры охлаждающей жидкости, указатель уровня топлива, двенадцать сигнализаторов и шесть ламп подсветки.
Работой приборов управляет электронный модуль, в который поступают сигналы от датчиков. Указатели температуры и уровня топлива — электромагнитного типа. Стрелки тахометра и спидометра приводятся в действие шаговыми электродвигателями.
Схема соединения жгута проводов панели приборов (после 2009 г)

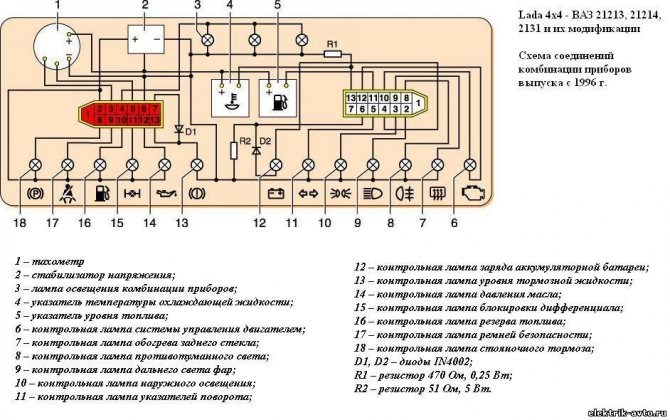

Схема соединений комбинации приборов выпуска с 1996г. (вид изнутри)
Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввернутым в головку цилиндров. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).
Данные для проверки датчика указателя температуры охлаждающей жидкости
Читайте также: Можно ли смешивать антифриз с тосолом: основные отличия продуктов, их совместимость, почему нельзя смешивать
Данные для проверки указателя температуры охлаждающей жидкости
| Положение стрелки указателя (при напряжении в бортовой сети 13–14 В) | Сопротивление датчика температуры, Ом |
| В начале шкалы | 640–1320 |
| В начале красной зоны | 77–89 |
| 40–50 |
Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и через резистор 20–50 Ом (лампочка 4–5 Вт, обмотка реле) соедините его с «массой». Если стрелка отклонится, неисправен датчик.
Если стрелка не отклонилась, снимите комбинацию приборов, отсоедините от нее красную колодку и при включенном зажигании соедините через резистор 20–50 Ом штекер «13» белой колодки с «массой». Если стрелка теперь отклонилась – неисправна цепь «датчик – указатель». Если нет – неисправен указатель или его цепь питания.
Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель. Последний можно проверить, отсоединив белую колодку от комбинации приборов.
