Описание и сфера применения
Термоэлемент Пельтье – это специальное охлаждающее устройство, принцип действия которого основан на одноименном эффекте. Своим названием он обязан первооткрывателю Жану Шарлю Пельтье.

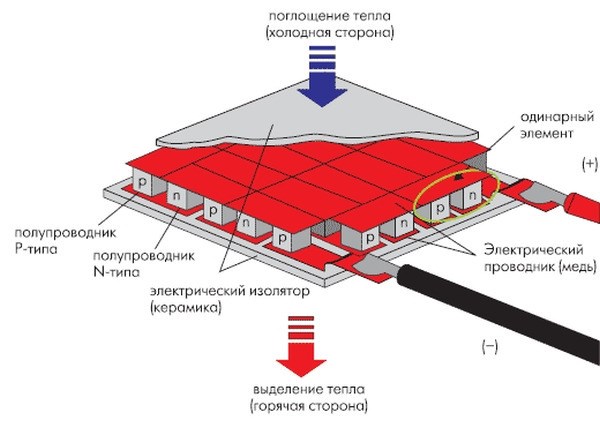

Суть эффекта заключается в том, что контакт разных проводников способствует выделению или поглощению тепла. Объясняется это следующим образом: контактная разность потенциалов заставляет электроны замедлять или ускорять свое движение. Соответственно, это приводит к выделению или поглощению тепловой энергии.

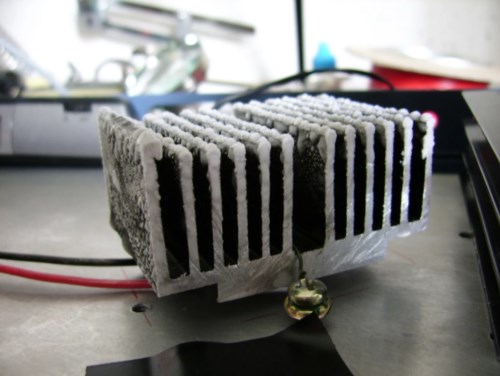

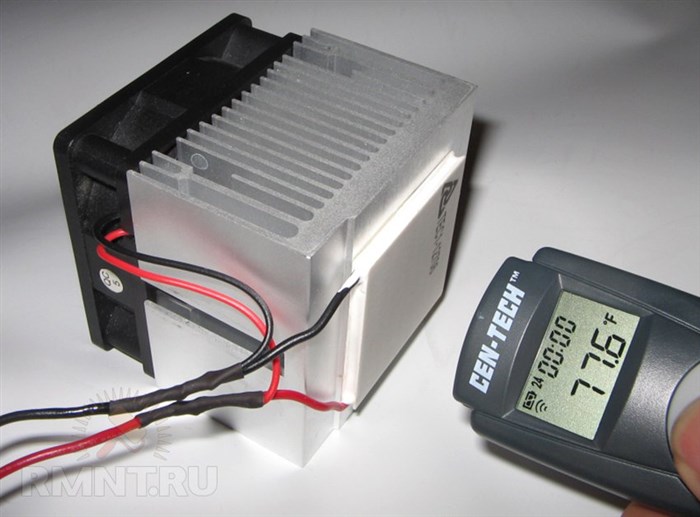

Элементы Пельтье нашли широкое применение в системе охлаждения. Они используются в автомобильных холодильниках, настольных охладителях, кулерах для воды и даже в процессорах компьютеров.
Элемент пельтье: что это такое, назначение, характеристики, принцип работ
- первые две буквы всегда одинаковы – TE, они указывают на то, что это термоэлемент;
- следующая буква обозначает размер: C – стандартный и S – маленький;
- цифра, стоящая перед дефисом, показывает, сколько слоев в данном модуле;
- первые три цифры после дефиса обозначают количество термопар;
- последние две цифры несут информацию о величине номинального тока в Амперах.
Технические характеристики
Как и все электронные устройства, элементы Пельтье имеют ряд технических характеристик, которые позволяют выбрать наиболее подходящий прибор. При покупке устройства необходимо обратить внимание на следующие показатели:
- холодопроизводительность;
- максимальный температурный перепад между сторонами элемента;
- допустимую силу тока;
- максимальное напряжение;
- внутреннее сопротивление резистора;
- коэффициент эффективности.
Все эти данные можно получить у производителя или найти в техническом паспорте устройства. Показатели следует подбирать в зависимости от цели, для которой приобретается прибор.
Где применяются элементы Пельтье
Элементы Пельтье уже перестали быть экзотическим продуктом из мира фантастики, и стали доступны по цене для всякого рода экспериментаторов, поэтому количество новинок, на его основе заметно возросло.
Но в случае с последним, зачастую элемент не справляется при сильной загрузке компьютера, даже при использовании температурного аккумулятора.
Используя принцип Пельтье в обратном порядке — добывают электричество. Но об этом в следующей статье.
Похожие записи:
Установка солнечных батарей
Пункты зарядки электромобилей по всему Лондону
Фонарь FlashTorch разжигает огонь
Солнечная батарея для телефона
Параболическое зеркало. Или варим суп без огня.
Виды лампочек и типы цоколей
Как работает реле
ЭЛЕМЕНТ ПЕЛЬТЬЕ КАК АЛЬТЕРНАТИВНЫЙ ИСТОЧНИК ЭНЕРГИИ
- Основные встречающиеся размеры это 25х25 мм., 30х30 мм., 40х40 мм., 50х50 мм. и 62х62 мм.
- По напряжению питания различают элементы на 5,9 в., 12 в., 15 вольт.
- Так же существуют и различные мощности элементов. Обычно это от 3,2 до 15 Ампер.
- Ещё один из основных показателей элементов — разность минимальной и максимальной температур(ΔT max) У «китайских» экземпляров это, в основном, : 67°C — 68°C.
ЭЛЕМЕНТ ПЕЛЬТЬЕ КАК АЛЬТЕРНАТИВНЫЙ ИСТОЧНИК ЭНЕРГИИ
1 Муниципальное общеобразовательное учреждение «Средняя общеобразовательная школа №16» Копейского городского округа
1 Муниципальное общеобразовательное учреждение «Средняя общеобразовательная школа №16» Копейского городского округа
Автор работы награжден дипломом победителя I степени
Текст работы размещён без изображений и формул.
Полная версия работы доступна во вкладке «Файлы работы» в формате PDF
Объект исследования: Элемент Пельтье
Предмет исследования: модель термоэлектрического преобразователя
Цель исследования: обоснование использования элемента Пельтье как альтернативного источника энергии
Гипотеза: если Элемент Пельтье в предложенной модели будет вырабатывать электричество, то он может применяться как альтернативный источник энергии.
Практическая значимость: возможность в дальнейшем применять данные в повседневной жизни.
Методы: моделирование, эксперимент, анализ.
ГЛАВА 1.Теоретические аспекты проблемы
Элемент Пельтье — это термоэлектрический преобразователь, принцип действия которого базируется на эффекте Пельтье — возникновении разности температур при протекании электрического тока.
Эффект Пельтье́ — термоэлектрическое явление, при котором происходит выделение или поглощение тепла при прохождении электрического тока в месте контакта (спая) двух разнородных проводников.
Величина выделяемого тепла и его знак зависят от вида контактирующих веществ, направления и силы протекающего электрического тока.
Эффект Пельтье более заметен у полупроводников, это свойство используется в элементах Пельтье.[7]
Эффект Зеебека — явление возникновения ЭДС в замкнутой электрической цепи, состоящей из последовательно соединённых разнородных проводников, контакты между которыми находятся при различных температурах.
Эффект Зеебека также иногда называют просто термоэлектрическим эффектом.
Данный эффект был открыт в 1821 году Т. И. Зеебеком. В 1822 году он опубликовал результаты своих опытов в статье «К вопросу о магнитной поляризации некоторых металлов и руд, возникающей в условиях разности температур», опубликованной в докладах Прусской академии наук.
Эффект Зеебека состоит в том, что в замкнутой цепи, состоящей из разнородных проводников, возникает термо-ЭДС, если места контактов поддерживают при разных температурах. Цепь, которая состоит только из двух различных проводников, называется термоэлементом или термопарой.
Возникновение эффекта Зеебека вызвано несколькими составляющими:
— различная зависимость средней энергии электронов от температуры в различных веществах;
