220 и 380 Вольт на Проводах Содержимое обзора

Чем трехфазное напряжение отличается от однофазного

Современные жилые дома и абсолютное большинство промышленных предприятий подключены к сети по трёхфазной четырёхпроводной схеме электропитания.

Согласно новым стандартам для повышения безопасности потребителей к ним добавляется пятый заземляющий проводник, который используется только в аварийной ситуации и служит не для подачи напряжения, а для защиты от поражения электрическим током.

Все проводники в трёхфазной сети имеют своё обозначение:

  • L1, L2, L3 — линейные (фазные) провода, по которым подаётся напряжение;
  • N или PEN — рабочая нейтраль, служащая для соединения потребителей с глухозаземлённой нейтралью трансформатора;
  • РЕ — защитное заземление.

В такой схеме электроснабжения имеется две величины напряжения:

  • Линейное. Измеряется между двумя линейными проводами и достигает 380 В. На трансформаторных подстанциях и РП оно обозначается 0,4 кВ. Для него необходимы четыре проводника — три питающих L1, L2, L3 и нейтраль N, по которой протекает уравнительный ток.
  • Фазное. Измеряется между одним из линейных проводников и нейтралью. Оно составляет 220 В. Именно оно необходимо для большинства бытовых электроприборов и подаётся в квартиру по двум проводам — фаза L и нейтраль N.

Однофазное напряжение является частным случаем трехфазного напряжения и получается при подключении потребителя к фазному и нейтральному проводам. Многоквартирные дома и гаражные кооперативы подключаются к четырёхпроводной трёхфазной сети (с заземляющим проводом РЕ пятипроводной), а к отдельным потребителям подводятся только два провода.

Для частных домов и дач это разделение выполняется на линии электропередач, от которых отходит два или три провода. Третий проводник в бытовой электропроводке заземляющий (защитный) и не участвует в питании электроприборов.

Важно! При обрыве нейтрального проводника напряжение в розетке может колебаться от 0 до 380 В, что пагубно влияет на электроприборы. Это так же относится к электродвигателям, включённым в трёхфазную сеть. Для защиты от выхода аппаратуры из строя желательно установить реле напряжения РН, отключающее питание в аварийной ситуации.

Однако основное отличие между трёхфазной и однофазной сетями не в величине напряжения и количестве проводов. Главная особенность трёхфазной сети заключается в том, что напряжение в питающих проводниках сдвинуто относительно друг друга на 120°.

Этот сдвиг обеспечивается расположением обмоток в генераторах на электростанции и необходим для обеспечения вращающего момента в электродвигателях. Кроме того, сдвиг фаз позволяет уменьшить сечение нейтрального провода.

В трёхфазной сети по нему протекает не полный ток нагрузки, а только уравнительные токи, которые тем меньше, чем равномернее потребители распределены по отдельным фазам.

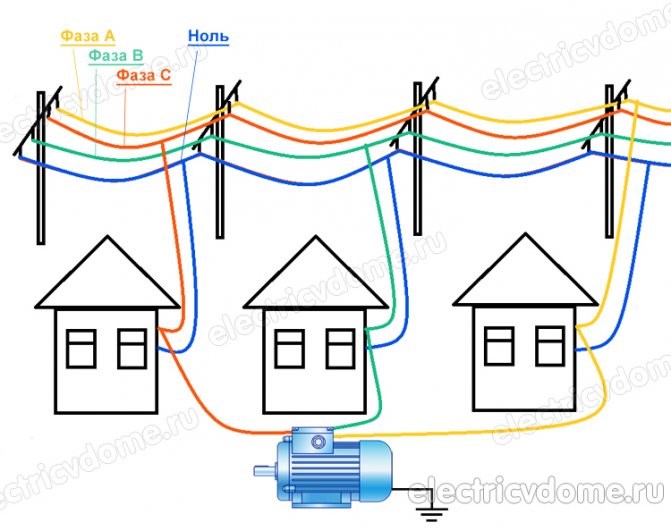

трехфазное напряжение

Совет! В качестве пусковых допускается применять электролитические конденсаторы.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Преобразователь 220 380 — главные условия работы Конечно же, перед тем как перейти к технической стороне вопроса и непосредственно к подключению нужно обратиться в компанию, являющуюся поставщиком электроэнергии в данном конкретном регионе. Спрашивайте, я на связи!

Расчёт сечения кабеля провода по мощности току 220 — 380 вольт

Меры безопасности

Основные правила безопасности при преобразовании энергии:

  • Необходимо работать только с проверенными и технически исправными приборами во избежание короткого замыкания или пожара;
  • Минимальная мощность в приборах должна быть больше 400 Вт для корректного преобразования напряжения;
  • В процессе преобразования необходимо пользоваться мультиметром, для того чтобы отслеживать результат;
  • В щитке необходимо установить устройство защитного отключения, чтобы при скачках напряжения бытовые приборы не вышли из строя;
  • При работе по подключению все помещения должны быть обесточены, а щиток отключен;
  • Если на проводах есть скрутки, то их необходимо заменить, чтобы они не закоротили в процессе работы;
  • Не должно быть оголенной изоляции в проводах, так как при соприкосновении может случиться короткое замыкание или электротравмы.

Вам это будет интересно Определение тока короткого замыкания

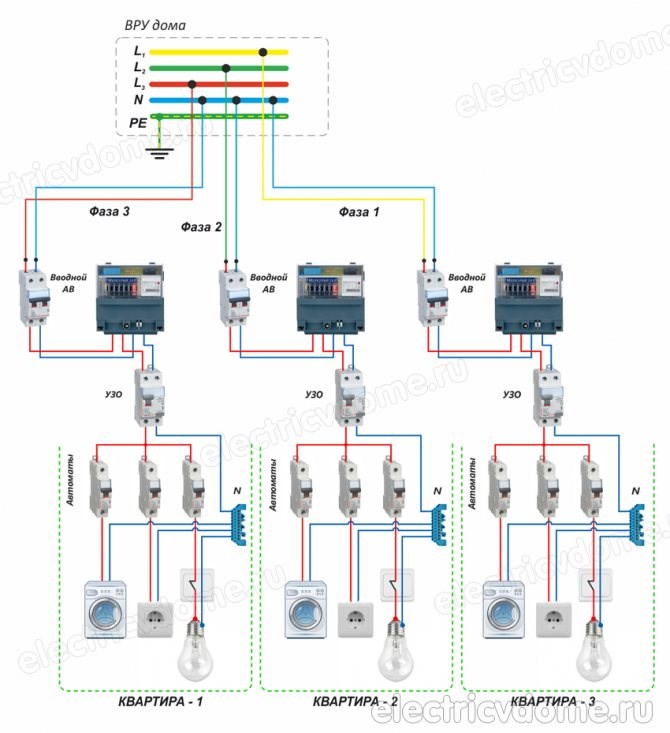

получение напряжения 380 Вольт

Как оформить подключение трех фаз

Конечно же, перед тем как перейти к технической стороне вопроса и непосредственно к подключению нужно обратиться в компанию, являющуюся поставщиком электроэнергии в данном конкретном регионе. Для этого заказчику необходимо чётко понимать и согласовать следующие моменты:

  • Мощность сети.
  • Тип счётчика и тариф. Это может быть многотарифный прибора учёта или однотарифный.
  • Количество фаз (в данном случае 3).
  • Схема подключения.
  • Организация заземления, которое крайне необходимо для защиты людей от электрического тока при пробое или ухудшении сопротивления изоляции.

Важно! Самостоятельное подключение к энергосетям запрещено законом! Процедура подключения и организации энергоснабжения должна выполняться высококвалифицированным персоналом. Для того чтобы подключить частный дом к трехфазной сети, она должна быть полностью обесточена, а выполнять это без энергослужбы также запрещается.

Поставщики при этом придерживаются чётких требований и правил. Поэтому, если расстояние от частного дома до сетей 380 Вольт, проходящих чаще всего по столбам, будет больше 300 метров в черте города (500 за городом), то чтобы провести электричество придется оплачивать ещё и установку опоры.

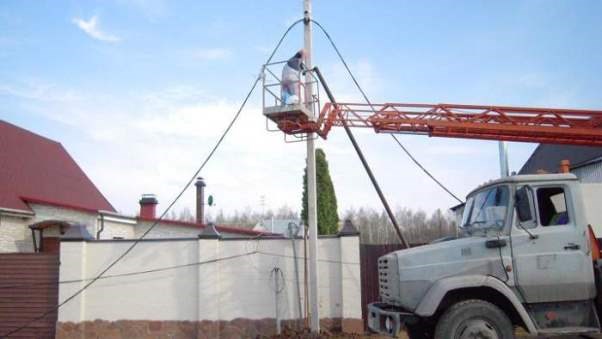

Подключение электричества на участке

Следующим ключевым вопросом по подключению дома к сети 380 Вольт будет мощность, которую потребитель будет брать из сети.

Конечно, лучше организовать электроснабжение с запасом по мощности, тем более что рост количества приборов, которые работают на этом виде энергии, пока очевиден. Однако стоимость данной системы будет выше.

В перечень документов, которые должны быть для подключения 380 Вольт (помимо самой заявки), входят:

  1. Удостоверение личности.
  2. Идентификационный номер законопослушного налогоплательщика.
  3. Правоустанавливающая документация на жилое или нежилое помещение (в случае подключения гаража).
  4. Утвержденный полный план жилого помещения (при наличии).

С указанных документов снимается копия, которая и подаётся в компанию поставщику электрической энергии. Однако сверка с оригиналами тоже обязательна.

Некоторые поставщики также могут запросить дополнительные документы, на всякий случай, их нужно тоже взять с собой:

  • Информацию о мощности и список всего имеющегося электрооборудования в частном доме, в гараже или на даче. В зависимости от того, куда нужно провести трехфазное электричество. Если подключение выполняется на участок, не имеющий электрооборудования, то указать придется предположительные его виды и мощность.
  • Сведения об их максимальной мощности.
  • Приблизительное время ввода в эксплуатацию жилья, если это ещё не жилой объект.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как подключить трехфазный двигатель в 220 или 380 В Если схемы подключения обмоток одинаковы, например звезда-звезда или треугольник-треугольник, то для получения напряжения 220 вольт используют учет коэффициента трансформации. Спрашивайте, я на связи!

Как провести 380 Вольт в частный дом и какие документы нужны

  1. Подготовка заявления с просьбой установки электросчетчика.
  2. Получение технические условий для данного счётчика, который нужно приобрести, если у поставляющей электроэнергию компании нет данного оборудования. Зачастую они и сами предоставляют услуги не только подключения, но и продажи приборов учета.
  3. Приобретение, а также программирование электросчетчика.
  4. Вызов представителя энергоснабжающей компании для проверки правильности подключения прибора учета, а также его опломбировки.
  5. Внесение изменения в соглашение или же составление нового, при организации нового подключения трёх фаз.
  6. Получение разрешения на подключение 380 Вольт.

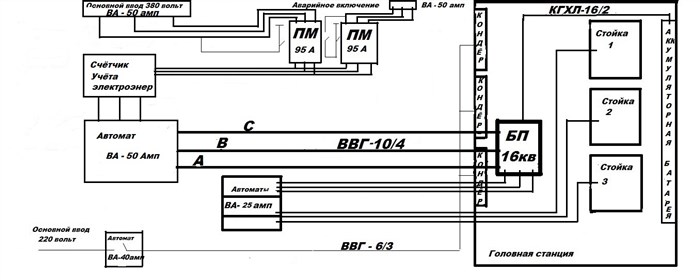

Схема подключения бесперебойного питания

Схема подключения бесперебойного питания

1. Эл. щит в магазине

В результате проверки было выявлено следующее (небольшой перекос по фазам A B C).

На фотографии выше, показано стрелками, подключение кабеля Головной станции к автомату 32 амп., и произведены замеры тока по фазам, которые составляют — фаза А — 17.3 амп., фаза В — 9.1 амп., фаза С — 19.4 амп. (Показания Соответствуют Рабочим Параметрам)

На фотографии ниже , стрелками показано подключение к автомату 50 амп. в ВРУ дома (вводное распределительное устройство дома), и сделаны замеры тока полной нагрузки по фазам. Они составляют фаза А -17 амп. фаза В — 11 амп. фаза С -26 амп. (Показания Соответствуют Рабочим Параметрам )

Данные показания соответствуют рабочим параметрам и не считаются аварийными. Сечение кабеля в эл. щите соответствует заявленным параметрам нагрузки.

На фотографии выше также указана аварийная фаза с обгоревшей изоляцией. Это могло произойти от послабления в местах соединения, плохого контакта, замыкания, повышенной нагрузки. На данный момент нагрузка соответствует нормам.

Также на фотографии сверху показано где можно дополнительно снять нагрузку.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Эл. щит в магазине Поэтому подбор начинайте с минимальной емкости в примере это 50 мкФ , а затем ищите оптимальное значение путем добавления накопителей номинальной емкости. Спрашивайте, я на связи!

Электродвигатель в качестве генератора
