Какого цвета нулевой провод

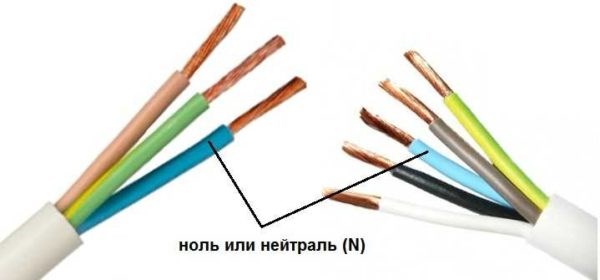

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Какого цвета и как обозначаются провода ноля, фазы и земли в электрике? Каким цветом обозначается провод заземления
- Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
- Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
- Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.
Трехпроводная система

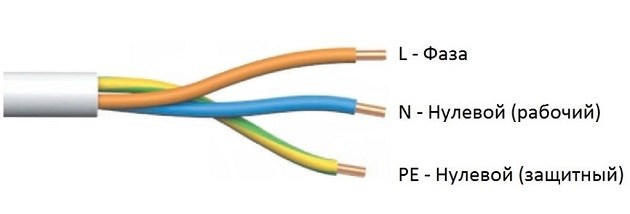

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

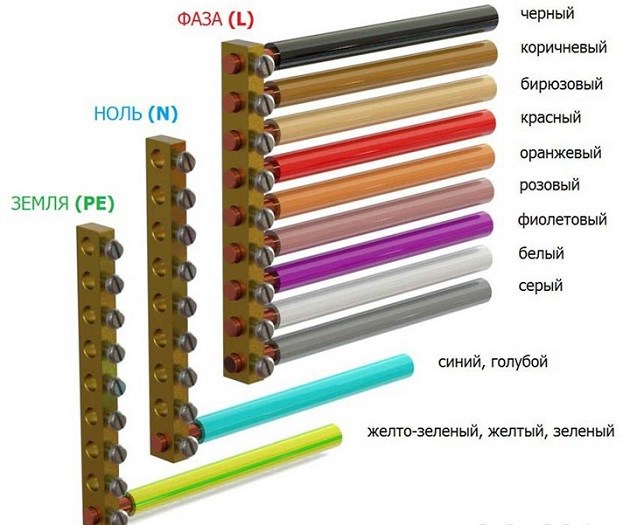

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.
Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.
Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.
Цветовая маркировка проводов в электрике имеет множество особенностей и часто новички сталкиваются с такими вопросами, как:
- «Что такое аббревиатура PEN?»;
- «Как найти заземление, фазу, ноль, если изоляция бесцветная либо имеет нестандартный окрас?»;
- «Как самостоятельно указать фазу, заземление, ноль?»;
- «Какие еще существуют стандарты по окрасу изоляции?».
На все эти вопросы мы сейчас кратко дадим простое объяснение!
Что такое PEN?
Устаревшая на сегодняшний день система заземления TN-C предполагает использование объединения нейтрали и заземления. Преимущество такой системы – легкость электромонтажных работ. Недостаток – угроза поражения электрическим током при монтаже электропроводки в доме либо квартире.
Цвет совмещенного провода желто-зеленый (как у PE), но при этом на концах изоляция имеет синий окрас, характерный нейтрали. На электрической схеме совмещенный контакт обозначается тремя латинскими литерами – «PEN».
Указание «PEN» на электросхеме Варианты совмещения при различных видах электросети
Как найти L, N, PE?
Итак, вы столкнулись с такой ситуацией: во время ремонта бытовой электросети оказалось, что все проводники одного цвета. Как в этом случае узнать, какой провод что означает?
Существует еще один метод определения. Если нет мультиметра и индикаторной отвертки под рукой, то можно постараться определить какого цвета провода L и N по их изоляции. В этом случае необходимо помнить, что синяя оболочка — это всегда НОЛЬ. В любой нестандартной маркировке окрас ноля не меняется. Остальные две жилы будет немного сложнее определить.
Первый вариант ассоциаций. Вы видите оставшийся цветной и черный либо белый контакт. В старые добрые времена землю обозначали черной либо белой изоляцией. Вполне разумно предполагать что это именно она, оставшийся цветной – фазный (L).
Второй вариант. Ноль, опять-таки, сразу откидываем, остается красный и черный/белый провод. Если изоляция белого цвета, то согласно ПУЭ – это фаза. Значит, оставшийся красный – земля.
Обращаем Ваше внимание на то, что такой метод является крайне опасным. Если Вы решили им воспользоваться, обязательно сделайте для себя пометки, чтобы во время ремонта люстры либо розетки не получить удар электрическим током!
Как самостоятельно указать L, N, PE?
Разноцветные кембрики Обозначение термоусадочной трубкой
Небольшие пометки по цветам облегчат ремонт и обслуживание как Вам, так и электрику, который возможно будет осуществлять ремонт домашней электросети после Вас! О том, как маркировать провода в щитке, мы рассказали в отдельной статье.
Цвета проводов в электрике, фаза, ноль, земля по ГОСТ. Буквенные обозначения
Каким образом обозначается заземление?
Обозначение кабеля заземления выполняется при помощи буквенного и цветного обозначения проводников защитного заземления.

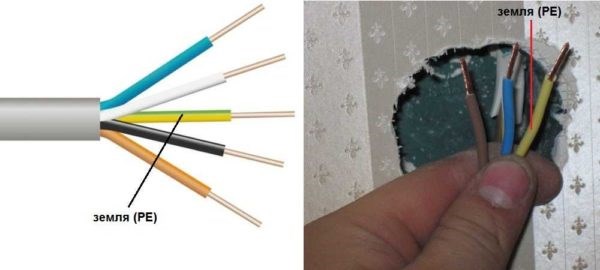

Теперь мы рассмотрим какого же цвета провод заземления в трехжильном проводе.
Цвет провода заземления — практически во всех случаях обозначается желто-зеленым цветом, оттенком. Бывают случаи когда встречаются цвет кабеля заземления как желтый так и зеленый. Цвет провода заземления в вилке обозначается желтым цветом.
Условное обозначение заземления представлено в виде маркировки «РЕ». Бывают встречаются провода зелено-желтого цвета с маркировкой «PEN».
Буквенное и цветовое обозначение проводников защитного заземления
- «А» — указывает, материалом сердечника выступает алюминий, когда отсутствует эта буква, тогда материал сердечника — медь.
- «АА» — указывает на трехжильный провод с материалом сердечника алюминий и дополнительным покрытием из алюминия.
- «АС» — указывает на дополнительное покрытие из материала свинец.
- «Б» — обозначает гидрозащищенный провод и наличие дополнительного покрытия из двухслойной стали.
- «Бн» — покрытие провода не подвергается горению.
- «В» — поливинилхлоридная оболочка.
- «Г» не имеет защитной оболочки.
- «г»(строчная) голый влагозащищенный.
- «К» контрольный кабель, обмотанный проволокой под верхней оболочкой.
- «Р» резиновая оболочка.
- «НР» негорящая резиновая оболочка.
Нейтраль независимо от того однофазная это электрическая сеть или же трехфазная всегда имеет голубую или синюю окраску. Ноль на электрической схеме маркируется латинской буквой «N». Нейтраль тоже называют нулевым или нейтральным рабочим контактом.
