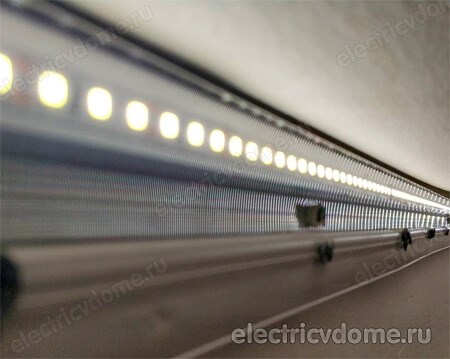

Маркировка светильников аварийного освещения
Во время ремонта в помещении крайне важно все оформить, отталкиваясь от собственных предпочтений, подбирать удобную мебель, красивые отделочные материалы, но и немаловажно правильно спланировать освещение в той или иной комнате. Тут дело не только в дизайне осветительного оборудования, но и в его расположении.
Стоит понимать, что еще на начальном этапе ремонтных работ стоит думать о том, где лучше расположить розетки, выключатели. После составления плана стоит переходить непосредственно к прокладке электрической проводки. В целом процесс довольно трудоемкий, потому как следует продумать массу мелких деталей и не забывать о расположении мебели.
| Условные обозначения светильников, которые применяются на планах освещения можно найти в таких стандартах как ГОСТ 21.614-88 и 21.210-2014 . |
Условные обозначения светильников | Проектирование электроснабжения
- Отправляете нам по адресу электронной почты info@tehdizain.ru учётную карточку (реквизиты) вашего юридического лица.
- На основании сделанной Вами заявки и полученных реквизитов формируется счёт на оплату и отправляется в Ваш адрес по электронной почте или факсу с печатью (цветной в случае отправки по электронной почте) и всеми необходимыми подписями.
- Полученный счёт Вы оплачиваете в течение 3 (трёх) банковских дней. Если по каким-либо причинам оплатить счёт в течение 3 банковских дней не получилось, то необходимо связаться с нами для подтверждения цены, наличия и сроков поставки товара.
Обозначение аварийного светильника
В любой схеме аварийное осветительное оборудование обозначается красным цветом, а над ним указывается буква А. Само оборудование чаще всего маркируется А, окрашенной в красный цвет, но только если по конструкции оборудование не отличается от обычных светильников.
В некоторых случаях аварийное освещение совмещается со стандартным светильником, и выступает в качестве рабочего освещения, то и в таком случае требуется маркировка А, в красном цвете. В общем, аварийный светильник нужно отличать.
Составляем план освещения
При составлении плана в первую очередь потребуется чертеж квартиры или дома. Важно ознакомиться и с условными обозначениями.
Руководствуясь имеющимся планом с обозначением светильников на чертежах нужно создать подробную схему размещения осветительного оборудования с учетом каждого отдельного светильника, целой сети и в расчет стоит брать приборы контроля и управления освещением.
После того, как каждый осветительный прибор был вынесен на чертеж, нужно указать расстояние от него до ближайшей стены. После этого стоит приступать к нанесению выключателей на план.
И при этом стоит внести и обозначения, то есть, какой выключатель привязан к тому или иному светильнику. Тут уже для простоты стоит использовать цифры. Ну и в завершении стоит нанести розетки.
ПТЭЭП п. 2.12.3. Светильники аварийного освещения должны отличаться от светильников рабочего освещения знаками или окраской.
2.12.5. С внутренней стороны (например, на дверцах) должны быть однолинейная схема, надписи с указанием значения тока плавкой вставки на предохранителях или номинального тока автоматических выключателей и наименование электроприемников , соответственно, через них получающих питание.
——————————–
Наименование электроприемников (в частности, светильников) должно быть
изложено так, чтобы работники, включающие или отключающие единично
расположенные или групповые светильники, смогли бы безошибочно
производить эти действия.
Те, кто проверяет и составляет акты, сами обязаны указать документ и пункт, по которому обнаружили несоответствие.
Иначе их замечания не имеют никакой силы, а являются болтовнёй и необоснованными придирками.
7.78 Осветительные приборы аварийного освещения (освещения безопасности, эвакуационного) допускается предусматривать горящими. включаемыми одновременно с основными осветительными приборами нормального освещения и не горящими, автоматически включаемыми при прекращении питания нормального освещения.
Светильники аварийного освещения должны отличаться от светильников рабочего освещения специально нанесенной буквой А красного цвета.
комментария 24 “Условные обозначения светильников”
Доброго времени суток. Все в Ваших блоках хорошо. но вот беда . не отражают количества ламп в люминесцентных светильниках и защиту (IP)
Насчет IP я думал, но посчитал, что достаточно и так. А про количество ламп даже и не задумывался. Все равно в каждом помещении я указываю маркировку светильника.
Это конечно так, но когда здание довольно крупное, когда светильников много и они очень внешне похожи, считаю нужным разное УГО, а также что бы считалось автоматически
Ведь ГОСТы и другие нормативы разрабатывают неглупые люди, они бы учли необходимость разработки дополнительных УГО при переработке ГОСТа, если бы в них была необходимость.
Вы высказываете мнение, о том что Вы делаете, мне о людях разрабатывающие ГОСТы и другие нормативные документы сугубо Ваше(мое, очень отличается от Вашего, особенно в в рамках разночтений в различных документах).
Ваше согласие о выносках продиктовано нормативными документами регламентирующие проектную документацию.
А высказываюсь свое мнение исходя из опыта работы на стройке и удобства для монтажа.
А также работой с некоторыми организациями (в том числе контрольно-ревизиционными) которые в прямом смысле считают каждую лампу и также способ крепления.
-там и 21.613, и 21.607, и 21.608, 21.114 теперь в конце имеют год — 2014 (ну 21.114-2013).
-ППБ 01-03 — отменен (заменить на ПРАВИЛА ПРОТИВОПОЖАРНОГО РЕЖИМА В РОССИЙСКОЙ ФЕДЕРАЦИИ)
-ГОСТ Р 50571.15-97 — отменен (заменить на ГОСТ Р 50571.5.52-2011)
-ГОСТ Р 50571.10-96 — отменен (заменить на ГОСТ Р 50571.5.54-2013)
-ГОСТ 27570.29-91 — отменен (заменить на ГОСТ IEC 60335-2-53-2013)
-ПОТ Р М-016-2001 — отменен (заменить на ПРАВИЛА ПО ОХРАНЕ ТРУДА ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК)
-ГОСТ Р 53315-2009 и ГОСТ Р 53768-2010 — Не действуют. заменить на ГОСТ 31565-2012 и ГОСТ 31947-2012, соответственно
-длительно допустимы выбирают теперь по ГОСТ 31996-2012 (53769й кажется заменил).
я стараюсь каждые полгода (1 января и 1 июля) проверять Нормы на актуальность. а то чтото в последнее время они активно начали номера менять, хотя начинка почти не меняется ?
И в очередной раз говорю «Спасибо» автору за статью и новые блоки для проектирования. Динамические блоки — удобная вещь, сам не так давно начал осваивать и постоянно пользоваться.
Только вот не получаются они у меня такими, как у Игоря — автора блога ?
В интернете находил много различных динамических блоков от разных авторов, но их качество и возможности (удобство в применении) оставляют желать лучше.
Для чего заливка белым цветом? Для удобства соединения светильников в группы (линии) одной полилинией таким образом, чтобы в рамке светильника линий не было.
Для этого после разводки групп последовательно выполнить несложные операции: выбрать любой светильник —> кликнуть ПКМ —> в меню «Выбрать подобные» —> кликнуть кнопку «На передний план» (или прописать через командную строку) —> выполнить команду «РЕГЕН». Всё, все светильники поверх линий связи.

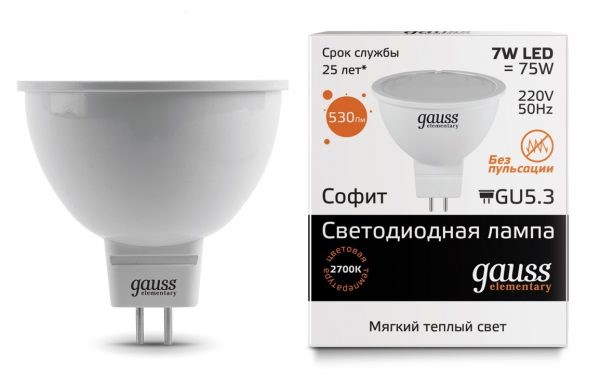

Маркировка светодиодных ламп — расшифровка обозначений
Управление яркостью
Когда лампа работает через светорегулятор (диммер), есть возможность управлять яркостью (диммировать). Такой осветительный прибор стоит дороже, но только он способен изменять интенсивность свечения. Если подключить к регулятору обычный светильник, он не станет работать или будет моргать.
Данный параметр (Кп) не часто обозначают на упаковке лампы, но от этого он не становится менее значимым. Коэффициент пульсации может повлиять на самочувствие человека. Определяют его с помощью осциллографа: амплитуду колебаний сигнала на светодиоде нужно разделить на напряжение выхода блока питания. Качественные лампы имеют Кп до 20 %, а светодиоды с драйвером тока – 1 %.
Срок службы
Защита от влаги и пыли
Параметр отсутствует на упаковке лампы, если она предназначена для использования в квартире. Если осветительный прибор можно эксплуатировать на улице, существуют обозначения IPXX, где XX – цифры, указывающие степень защищенности.
Производители пишут на упаковке количество часов, на которые рассчитаны диоды, а не вся лампа. Ресурс работы приблизителен, так как могут выйти из строя любые составляющие осветительного прибора. На срок службы влияет качество пайки радиодеталей и сборки корпуса.
Прежде чем купить светодиодную лампу, желательно научиться расшифровывать надписи на упаковке, это позволит сделать правильный выбор и получать максимум пользы и удовольствия от инновационных технологий.
