Здравствуйте! На данный момент в связи с развивающимся кризисом в экономике, отчего у нас с вами платежеспособность снижается все “ниже и ниже плинтуса” при выборе комплектующих для сборки электрических шкафов (распределительных, щитов учета и т.п.) приходится выбирать то что подешевле.
Очень часто меня спрашивают как заказчики которым я составлял электросхемы, так и на фоуме да и просто по почте- какого производителя лучше покупать автоматы, дифавтоматы и устройства защитного отключения что бы и качественные были и надёжные но при этом- недорогие?
Не буду долго томить, сразу скажу- на настоящий момент я не вижу в соотношении цена/качество лучшего варианта чем модульную продукцию Курского электроаппаратного завода (КЭАЗ).
Это давно известный и старейший поставщик электрооборудования в энергетике еще с советских времен- вспомните обычные “апэшки” автоматы АП-50 которые до сих пор широко применяются на подстанциях и электростанциях.
Кому лень читать можете посмотреть видео на эту тему:
В настоящее время у КЭАЗа есть модульная серия которая полностью изготовляется самостоятельно- абсолютно все комплектующие и даже пластиковые корпуса коммутационных аппаратов, например это серия OptiDin где у трехфазного автомата в сертификате четко прописан производитель.
Это моё личное мнение и я его никому не навязываю, так же уточню: я вовсе не имею ввиду что по качеству и надежности тот же АВВ или Легранд или Шнайдер хуже чем продукция от КЭАЗ-вовсе нет!
Я считаю что автоматы и и узо от КЭАЗ превосходят известные европейские бренды именно в соотношении цена/качества, более доступны в дешевой ценовой категории.
Думаю далеко не многие покупатели интересуются почему эти автоматы такие дешевые, по незнанию им интересна только их стоимость и это естественно, так как как говорится- своя жилетка ближе к телу и лишние деньги переплачивать никому неохота.
Так вот именно в таких случаях я советую- берите лучше автоматы и УЗО от КЭАЗа чем этот китайский ширпотреб!
Тем более что курский завод предлагает очень большой, широкий ассортимент и можно собрать даже сложный щит с автоматикой, впрочем и сами щиты то же есть в каталоге КЭАЗа.
Поверьте, это отнюдь не реклама, я не пишу эту статью на заказ, это действительно моя рекомендация исходя как из моего опыта электромонтажных работ, так и исходя из анализа ситуации на рынке электропродукции который я немного провел.
Конечно, если ваши финансовые возможности позволяют- покупайте зарекомендовавшие себя высоким качеством и надежностью известные бренды- АВВ, Шнайдер-электрик, Леганд, так же мне больше всего нравится продукция Хагер.
Поэтому выбор- в любом случае за вами- прислушаться к моему мнению или нет, но помните что от качества и надежности автоматов и узо зависит как сохранность нашего имущества так и наша жизнь и это отнюдь не громкие слова.
Экономия при покупке комплектующих для электрических щитов может обернуться настоящей трагедией, помните об этом!

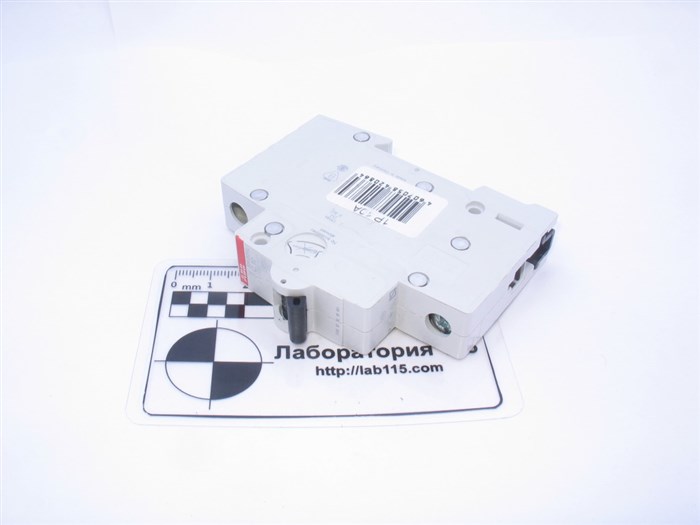

Тотальное вскрытие автоматов | Лаборатория 115
Как выбрать автомат

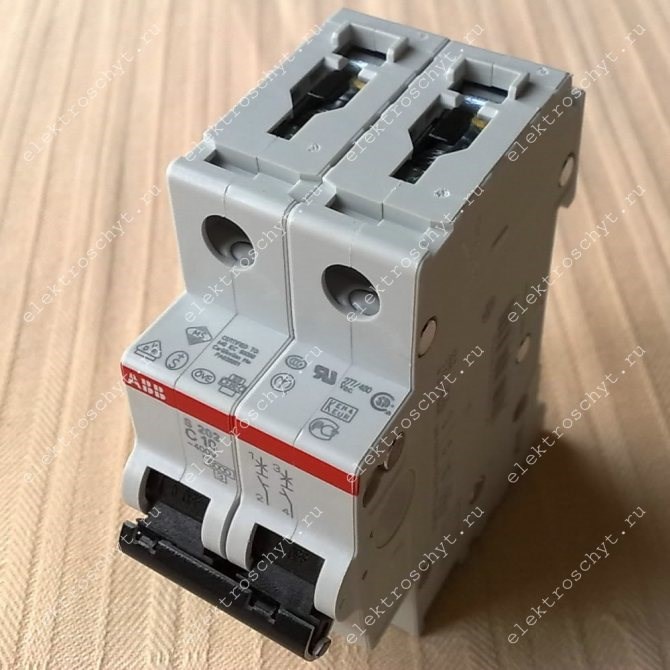

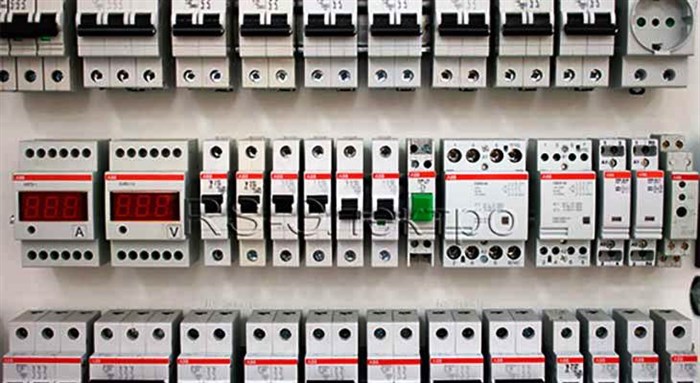

Автоматические выключатели АВВ, применяемые в квартирах и загородных домах, выпускаются промышленностью двух типов – АВВ SH200 и ABB S200
Промышленность выпускает однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы. Однополюсные подключаются к фазному проводу, двух полюсные – к фазному и нулевому, трехполюсные – к трем фазным проводам, четырехполюсные – к трем фазам и нейтрали.
Параметры автоматических выключателей подбираются в зависимости от сечения проводки, рассчитанного для максимальной нагрузки на конкретном участке электрической цепи и расчетной нагрузки, которая должна незначительно превышать реальную.
Линейка номиналов, применяемых на практике автоматов защиты, составляет 16 А; 25 А; 32 А; 40 А; 63 А. Из этого списка рекомендуется выбирать нужный автомат. Промышленность выпускает и автоматы меньших номиналов от 1 А, они применяются в цепях слабой нагрузки.
Отзывы о Автоматические выключатели ABB
- В первую очередь необходимо определиться с количеством полюсов. Для однофазной сети используются двухполюсные аппараты, трехфазной – четырехполюсные. Как правило, первые — двух модульные, вторые занимают место четырех модулей.
- Осуществляем выбор рабочего напряжения. Как правило, с этим проблем не возникает, двухполюсные аппараты рассчитаны на 220 В, четырехполюсные — на 380 В. Но возможны нюансы, поэтому рекомендуем проверить указанное на приборе значение.
- Выбираем время-токовую характеристику (в быту используется категория «С») и параметры номинального тока. Например, для линий освещения можно использовать автоматы С10, для подключения групп розеток – С25, для общего прибора на несколько линий: С50, С65 и С100. Если предполагается селективная схема, то выбираем устройство с пометкой «S».
- Осуществляем подбор чувствительности тока утечки. Для осветительных сетей будет достаточно 10 мА, на группы розеток – 30 мА. У общего электроавтомата этот показатель должен быть в пределах 100-300 мА.
- Выбираем класс дифзащиты. В быту используется много оборудования, оснащенного преобразователями напряжения (например, компьютерная техника). Поэтому эффективную защиту смогут обеспечить только АВДТ с дифзащитой класса «А», отслеживающие как переменные, так и постоянные токи утечки.
- Проверяем наличие в автомате встроенной защиты сети от обрыва нуля. Это очень важный момент, поскольку, если произойдет такой обрыв, то АДВТ «не выбивает» при образовании цепи между фазным проводом и заземлением.
Переходим к подсчету количества приборов
- 1 вводной автомат помимо того, который стоит возле счетчика (есть в каждом доме, это требование Облэнерго).
- По выключателю на каждую группу потребителей (на освещение и на розетки). Для двухкомнатной квартиры это 8 шт.
- На отдельные потребители по необходимости и желанию. У нас это один на бойлер.
Итого получилось 10 автоматических выключателей.
Номинальный ток — главный показатель
Указывает на то, сколько тока сможет пропустить через себя автомат и при этом не сработать. У АВВ есть модели рассчитанные на номинальные токи от 0,5А до 160 А. (для жилого дома достаточно 6А на группы освещения, и по 10-16А на розетки).
нам понадобится по 1шт (16А) на каждую комнату, плюс 1шт (на 10А) на розеточную группу для спальни (ведь мы не планируем там ничего включать, мощнее телефонной зарядки и пылесоса) и по одному (на 16А) на все розетки. Вводной автомат берем на 25 А, для бойлера достаточно 16А.
Итого: 4 шт на 6А, 4 шт на 16А, 1 шт. на 25 А и один на 10 А.
Рассчитайте необходимую мощность и добавьте 20-30%. Автомат, установленный с большим запасом, может сработать позже, чем нужно и не выполнить положенных на него функциональных обязанностей.
Кроме номинала важно правильно выбрать необходимое количество полюсов
Полюсность выбирайте в зависимости от количества фаз
. Для однофазных сетей все просто — тут выбирайте среди однополюсных, если устанавливать будете только на фазный провод и двухполюсные, если нужно защитить и нейтраль.
Для квартиры, где нет трехфазных сетей и таких же потребителей, выбираем двух и однополюсные автоматические выключатели.
Следующая ступень — характеристика расцепителя
У АВВ это приборы с характеристикой В и С. Эти буквы указывают на задержку перед срабатыванием. То есть выключатели с характеристикой В буду срабатывать мгновенно, а с характеристикой С будут иметь небольшую задержку перед отключением.
Объяснить необходимость задержки просто: есть электроприборы, например насосы, которые в момент включения создают пусковые токи, в несколько раз превышающие номинальные. Для того, чтобы автоматический выключатель не переходил в аварийный режим при каждом запуске насоса — купите автомат с характеристикой С.
Вряд ли в квартире будет стоять мощный насос, поэтому для нашего подсчета выбираем В характеристику.
Осталось выбрать серию
Для квартиры из нашего примера выбираем приборы серии Compact Home.
