Мощности в комплексной форме
Полученное значение называют комплексом полной мощности. Из (2.46) видно, что вещественная часть комплексной мощности равна активной мощности, мнимая часть – реактивной:
Пример 2.4. Определить активную, реактивную и полную мощности, если мгновенные значения тока и напряжения заданы уравнениями
Решение. Запишем комплексы действующих значений напряжений и тока
2.5. Повышение коэффициента мощности в цепях синусоидального
тока
Большинство современных потребителей электрической энергии имеют индуктивный характер нагрузки, токи которой отстают по фазе от напряжения источника. Активная мощность таких потребителей при заданных значениях тока и напряжения зависит от
Следовательно, повышение коэффициента мощности приводит к уменьшению тока.

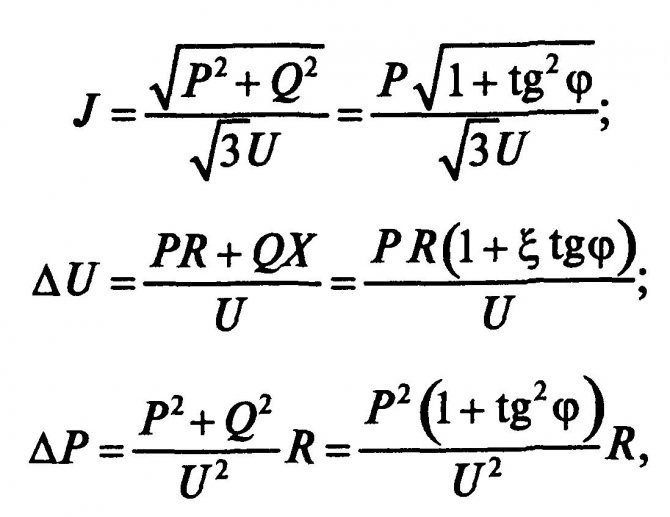

Если обозначить сопротивление проводов линии , то потери мощности в ней можно определить так:
Таким образом, чем выше потребителя, тем меньше потери мощности в линии и дешевле передача электроэнергии. Коэффициент мощности показывает, как используется номинальная мощность источника. Так, для питания приемника 1000 кВт при = 0,5 мощность генератора должна быть
Следовательно, повышение увеличивает степень использования мощности генераторов. Чтобы повысить экономичность энергетических установок, принимают повышают – используют батареи конденсаторов, подключаемые параллельно индуктивной нагрузке (рис. 2.18 а).
После подключения к потребителю батареи конденсаторов ток определяется как геометрическая сумма векторов и . При этом вектор емкостного тока опережает вектор напряжения на 90° (рис. 2.18 в). Из векторной диаграммы видно, что , т.е. после включения конденсатора коэффициент мощности повышается от до .
Емкость конденсатора можно рассчитать при помощи векторной диаграммы токов (рис. 2.18 в)
На практике обычно коэффициент мощности повышают не до 1,0, а до 0,90. 0,95, так как полная компенсация требует дополнительной установки конденсаторов, что часто экономически не оправдано.
2.6. Электрические цепи с взаимной индуктивностью
При рассмотрении цепей синусоидального тока до сих пор учитывалось только явление самоиндукции катушек, обусловленное током в цепи. Цепи, в которых наводятся ЭДС между двумя (и более) взаимно связанными катушками, называются индуктивно связанными цепями.Рассмотрим явление возникновения ЭДС в одном из контуров при изменении тока в другом.
Контуры (рис. 2.19) представляют собой плоские тонкие катушки с числами витков и . Поток самоиндукции , созданный током , может быть представлен в виде потока рассеяния , пронизывающего только первый контур, и потока , пронизывающего второй контур
Аналогично определяем поток самоиндукции второго контура
где «+» соответствует согласному направлению потоков, «–» – встречному направлению.
Отношение потокосцепления взаимной индукции в одной цепи к току в другой называется взаимной индуктивностью

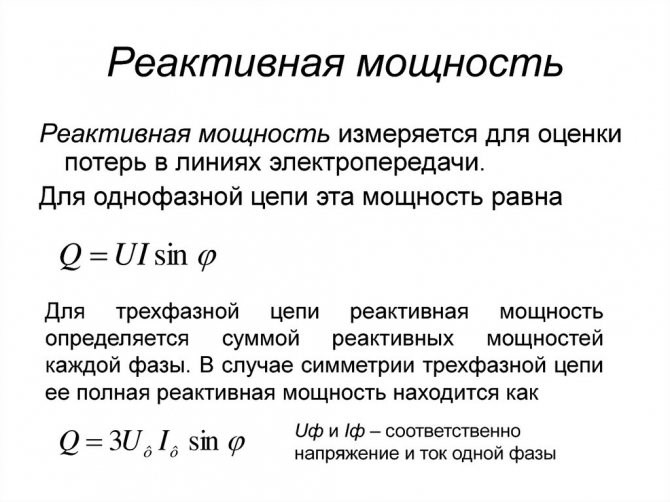

Реактивная и активная мощность: как найти по формуле, в чем измеряется
Реактивная энергия/мощность в текущем понимании и представлении в РФ
Третий Закон Ньютона
Как правило, для начала движения телу необходима опора. Теперь если приложить силу со стороны тела к опоре – то в соответствии с Третьим Законом Ньютона со стороны опоры на тело возникнет сила, равная по модулю первой, и направленная в противоположную сторону. Благодаря этой возникающей силе (реакции опоры) тело начнет движение. Именно так происходят прыжки в физкультуре.
А что если опоры нет ? Например, тело находится в свободном падении в безвоздушном пространстве или в открытом космосе вне гравитационных полей планет или звезд ?
Единственная возможность начать направленное движение при отсутствии внешней опоры – создать эту опору, отделить от тела некоторую часть и оттолкнуться от нее. В результате – эта часть начнет движение по направлению воздействия, а оставшаяся часть, в соответствии с Третьим Законом Ньютона – в противоположную сторону. Движение, совершаемое по такому принципу, называется реактивным.
Закон сохранения импульса
Итак, в реактивном движении всегда участвуют две части исходного тела – одна часть, которую необходимо двигать и другая часть, которая нужна для создания реактивной силы. Эти две части всегда будут двигаться в противоположных направлениях. Возникает вопрос – с какими скоростями ?
Чтобы получить формулу реактивного движения, необходимо использовать один из законов сохранения – закон сохранения импульса. Теория законов сохранения гласит, что в замкнутой системе сумма импульсов всех материальных точек остается постоянной.
Представим себе ракету в глубоком космосе. Скорость ракеты в нашей системе отсчета примем нулевой $(v=0)$, ее полная начальная масса $М$.
Импульс ракеты, следовательно, равен нулю, и он не может измениться:
Теперь пусть некоторая масса газа $m_г$ будет выброшена из сопел ракеты со скоростью $v_г$. Согласно закону сохранения, сумма импульсов выброшенного топлива и оставшейся ракеты по-прежнему будет нулевой:
Емкостная и индуктивная нагрузка. Влияние различных видов нагрузок на работу неуправляемых выпрямителей Активно-индуктивная нагрузка
- ↑ 12
Военный энциклопедический словарь ракетных войск стратегического назначения / Министерство обороны РФ.; Гл.ред.: И. Д. Сергеев, В. Н. Яковлев, Н. Е. Соловцов. — Москва: Большая Российская энциклопедия, 1999. — С. 456,476-477. — ISBN 5-85270-315-X. - Реактивная тяга Глоссарий.ru
- Реактивное движение. Класс!ная физика для любознательных
- Двигатели — Реактивное движение Архивная копия от 16 июня 2007 на Wayback Machine ASTROLAB.ru
Коэффициент эффективности сетей
Эта практика экономит энергию, потому что она уменьшает количество энергии, которое требуется, для выполнения того же объёма работы. Кроме того, она позволяет использовать более эффективные конструкции линий электропередачи с использованием меньших проводников или меньшего количества проводников с разъёмами и оптимизировать конструкцию трансмиссионных вышек.
Чтобы поддерживать напряжение в оптимальном диапазоне и предотвращать явления нестабильности, в оптимальных местах по всей сети энергосистемы устанавливаются различные устройства для фазовой регулировки, а также используются различные методы реактивного управления.
Предложенная система делит традиционный метод на управление напряжением и Q:
В этой системе на подстанциях установлены два типа устройств для взаимодействия контроля напряжения и контроля Q.
Силовой треугольник
Управление напряжением и реактивной мощностью
Это два аспекта одного воздействия, которые поддерживают надёжность и облегчают коммерческие транзакции в сетях передачи. На силовой системе переменного тока (AC) напряжение контролируется путём управления производством и поглощением Q. Существует три причины, по которым необходим такой вид управления:
- Оборудование энергосистемы предназначено для работы в диапазоне напряжений, обычно в пределах ± 5% от номинального напряжения. При низком напряжении оборудование работает плохо, лампочки обеспечивают меньшую освещённость, асинхронные двигатели могут перегреваться и быть повреждёнными, а некоторые электронные устройства не будут работать вообще. Высокие напряжения могут повредить оборудование и сократить срок его службы.
- Q потребляет ресурсы передачи и генерации. Чтобы максимизировать реальную мощность, которая может быть передана через перегруженный интерфейс передачи, потоки Q должны быть минимизированы. Аналогичным образом производство Q может ограничить реальную мощность генератора.
- Движущая реактивность в передающей сети несёт реальные потери мощности. Для восполнения этих потерь должны компенсироваться мощность и энергия.
Работа системы имеет три цели управления Q и напряжениями:
- Она должна поддерживать достаточное напряжение во всей системе передачи и распределения как для текущих, так и для непредвиденных условий.
- Обеспечить минимизацию перегрузки реальных потоков энергии.
- Стремиться минимизировать реальные потери мощности.
