Ардуино Шаговый Двигатель Скетч Схема Соединения Пояснения к коду

Видеообзор

Управление коллекторными двигателями

Подключите два коллекторных мотора к клеммникам M1 и M2 соответственно.

Схема устройства

Код программы

Для начала покрутим каждый мотор в одну, а затем другую сторону.

Код программы

Усложним задачу. Будем плавно увеличивать скорость первого мотора до максимальной скорости, а потом понижать до полного выключения. Аналогично проделываем со вторым мотором.

Управление биполярным шаговым двигателем

Драйвер моторов может на себя также взять управления шаговым двигателем. В качестве примера подключим шаговый двигатель 42STH47-0406A.

Схема устройства

Управление без библиотек

Motor Shield поддерживает три режима управления биполярным шаговым двигателем:

Код программы

Скорость вращения шагового двигателя очень сильно влияет на развиваемый мотором момент. Убедитесь сами. Запустите этот же пример с разными значениями delayTime .

Обратите внимание, что двигатель в однофазном полношаговом режиме позволяет развить гораздо меньший момент, чем в двухфазном полношаговом режиме.

Управление через готовую библиотеку

Для лёгкого и быстрого управления шаговым двигателем мы написали библиотеку AmperkaStepper. Она скрывает в себе все тонкости работы с мотором и предоставляет удобные методы.

Пример работы в различных режимах

Ардуино Шаговый Двигатель Скетч Схема Соединения Пояснения к коду

S1 S2 S3 S4 Результат
1 0 0 1 Мотор крутится вправо
0 1 1 0 Мотор крутится влево
0 0 0 0 Свободное вращение мотора
0 1 0 1 Мотор тормозит
1 0 1 0 Мотор тормозит
1 1 0 0 Короткое замыкание источника питания
0 0 1 1 Короткое замыкание источника питания
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Arduino motor control shield l293d распиновка подключение В зависимости от полярности приложенного к ним напряжения меняется направление вращения вала двигателя, а величина приложенного напряжения изменяет скорость вращения. Спрашивайте, я на связи!

Как подключить A4988 к Arduino.

Элементы платы

Драйвер двигателей

Сердце и мускулы платы — микросхема двухканального H-моста L298P.

S1 S2 S3 S4 Результат
1 0 0 1 Мотор крутится вправо
0 1 1 0 Мотор крутится влево
0 0 0 0 Свободное вращение мотора
0 1 0 1 Мотор тормозит
1 0 1 0 Мотор тормозит
1 1 0 0 Короткое замыкание источника питания
0 0 1 1 Короткое замыкание источника питания

Ключи меняем на транзисторы для регулировки скорости мотора с помощью ШИМ-сигнала.

H-мост с силовыми ключами — основная начинка микросхемы L298P для управления скоростью и направлением двигателей.

Питание

На плате расширения Motor Shield два контура питания.

Силовой контур — напряжение для питания моторов от силовой части микросхемы H-моста L298P. При отсутствии питания на силовом контуре, светодиод PWR не горит.

Цифровой контур — для питания вспомогательной цифровой логики управления микросхемой L298P и светодиодов индикации. Цифровое питание поступает на плату расширения от пина 5V управляющей платы. Если по какой-то причине напряжения на этом пине не оказалось, светодиоды индикации гореть не будут.

Если отсутствует хотя бы один из контуров питания — Motor Shield работать не будет.

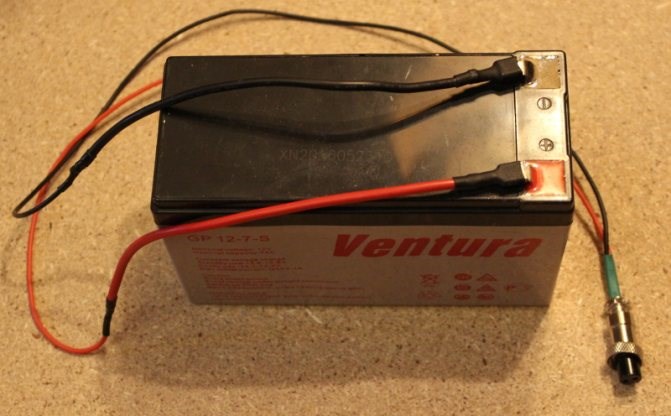

Силовое питание подключается через клеммник PWR . Диапазон входного напряжения:

При подключении питания соблюдайте полярность. Неправильное подключение может привести к непредсказуемому поведению или выходу из строя платы или источника питания.

Джампер объединения питания

Motor Shield использует два контура питания: силовое и цифровое. По умолчанию для питания всей конструкции необходимо два источника напряжения:

При установки джампера в положение PWR JOIN , происходит объединение контакта Vin управляющей платформы и положительного контакта клеммника PWR . Режим объединённого питания позволяет запитывать управляющую платформу и силовую часть драйвера от одного источника питания.

При объединённом режиме напряжение может быть подано двумя способами:

При работе двигателей по цепи питания может проходить очень большой ток, на который цепь Vin управляющей платформы не рассчитана. Поэтому выбор для питания клеммника PWR предпочтительнее.

В режиме совместного питания управляющей платформы и Motor Shield, используйте входное напряжение в диапазоне 7–12 вольт. Напряжение более 12 вольт убьёт управляющую платформу. Если вы хотите работать с Motor Shield в диапазоне 5–24 вольта, используйте два отдельных источника питания.

Ардуино Шаговый Двигатель Скетч Схема Соединения Пояснения к коду

Настройка тока двигателя на A4988

На плате драйвера предусмотрен потенциометр для регулировки тока. Для настройки понадобиться мультиметр, для замера напряжения на потенциометре.

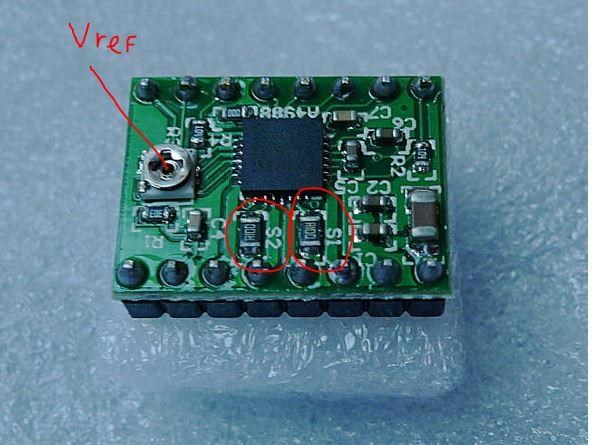

Расположение токоограничительных резисторов и потенциометра Vref

Расположение токоограничительных резисторов и потенциометра Vref

Формула Vref для A4988 изменяется от номинала токочувствительных резисторов (Обведены на фото выше). . Обычно подписаны R050 или R100.

RS — сопротивление резистора. В моем случае RS = 0,100.
Для 17HS4401 Vref = 1,7 * 8 * 0,100 = 1,36 В.

Рабочий ток двигателя равен 70% от тока удержания. Умножим полученные значения чтобы двигатель не грелся при простое.

Для 17HS4401 Vref ист. = 1,36*0,7 = 0,952 В.

Подключаем драйвер к микроконтроллеру, включаем и меряем напряжение Vref на драйвере. Если оно не соответствует нужному нам номиналу, а оно скорее всего будет не будет соответствовать, крутим потенциометр в какую то сторону и смотрим что поменялось. Доводим до нужного нам значения и радуемся, ведь ток на драйвере теперь настроен!

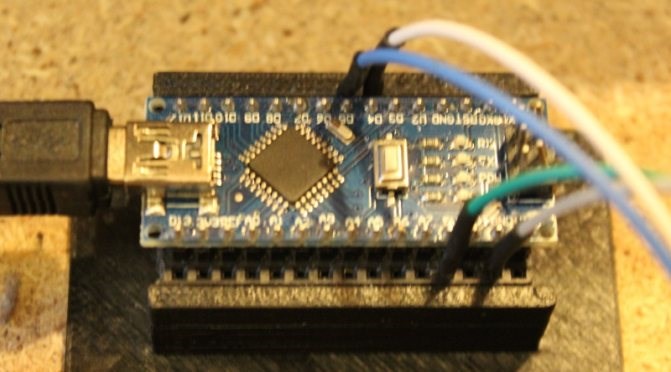

Шаговый двигатель и Ардуино - связь между ними
Подключимся с помощью любой терминалки к порту, передадим число «100» – двигатель начнёт вращаться со средней скоростью. Если подадим «минус 100», то он начнёт вращаться с той же скоростью в противоположном направлении.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Уроки Ардуино. Следящий электропривод с шаговым двигателем. Гибридные двигатели более сложные в изготовлении, стоят дороже, но являются самым распространенным видом шаговых двигателей. Спрашивайте, я на связи!

Уроки Ардуино. Биполярный шаговый двигатель в системе Ардуино.

  • Напряжения питания: 8-35 В
  • Режим микрошага: 1, 1/2, 1/4, 1/8, 1/16
  • Напряжение логики: 3-5.5 В
  • Максимальный ток на фазу: — 1 А без радиатора; — 2 А с радиатором
  • Защита от перегрева и короткого замыкания
  • Размер: 20 на 15 мм

Где купить шаговый двигатель

Самые простые двигатели Варианты на сайте AliExpress:

  • ENABLE – включение/выключение драйвера
  • MS1, MS2, MS3 – контакты для установки микрошага
  • RESET — cброс микросхемы
  • STEP — генерация импульсов для движения двигателей (каждый импульс – шаг), можно регулировать скорость двигателя
  • DIR – установка направление вращения
  • VMOT – питание для двигателя (8 – 35 В)
  • GND – общий
  • 2B, 2A, 1A, 1B – для подключения обмоток двигателя
  • VDD – питание микросхемы (3.5 –5В)

Ардуино Шаговый Двигатель Скетч Схема Соединения Пояснения к коду

Значение микрошага устанавливается комбинацией сигналов на входах MS1, MS2, и MS3. Есть пять вариантов дробления шага (см. с таблицу 1).

Таблица 1. Комбинация значений для выбора микрошага

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Motor Shield Амперка / Вики Питание драйвера двигателя 5 В от Arduino, для управления скоростью вращения ротора мотора управляющие контакты подключаем к выводам Ардуино, поддерживающим ШИМ широтно-импульсную модуляцию. Спрашивайте, я на связи!

УПРАВЛЕНИЕ МОТОРОМ HDD ОТ ARDUINO

  • Двигатели с переменными магнитами (применяются довольно редко);
  • Двигатели с постоянными магнитами;
  • Гибридные двигатели (более сложные в изготовлении, стоят дороже, но являются самым распространенным видом шаговых двигателей).

Драйвер для управления шаговым двигателем

Драйвер – это устройство, которое связывает контроллер и шаговый двигатель. Для управления биполярным шаговым двигателем чаще всего используется драйверы L298N и ULN2003.

Работа двигателя в биполярном режиме имеет несколько преимуществ:

Драйвер шагового двигателя на базе L298N

Этот мостовой драйвер управляет двигателем с током до 2 А и питанием до 46В. Модуль на основе драйвера L298N состоит из микросхемы L298N, системы охлаждения, клеммных колодок, разъемов для подключения сигналов, стабилизатора напряжения и защитных диодов.

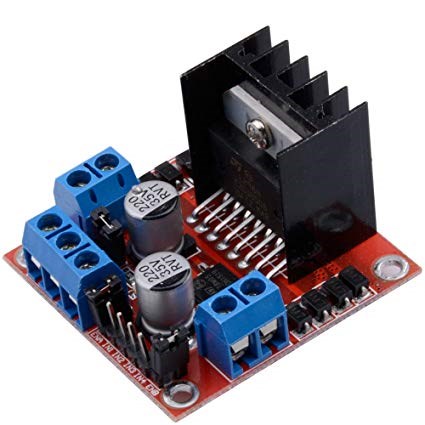

Драйвер двигателя L298N

Драйвер двигателя L298N

Драйвер шагового двигателя ULN2003

Другие драйвера

Существует другой вид драйверов – STEP/DIR драйверы. Это аппаратные модули, которые работают по протоколу STEP/DIR для связи с микроконтроллером. STEP/DIR драйверы расширяют возможности:

  • Они позволяют стабилизировать фазные токи;
  • Возможность установки микрошагового режима;
  • Обеспечение защиты ключа от замыкания;
  • Защита от перегрева;
  • Оптоизоляция сигнала управления, высокая защищенность от помех.
  • STEP – импульс, который инициирует поворот на шаг/часть шага в зависимости от режима. От частоты следования импульсов будет определяться скорость вращения двигателя.
  • DIR – сигнал, который задает направление вращения. Обычно при подаче высокого сигнала производится вращение по часовой стрелке. Этот тип сигнала формируется перед импульсом STEP.
  • ENABLE – разрешение/запрет работы драйвера. С помощью этого сигнала можно остановить работу двигателя в режиме без тока удержания.

Одним из самых недорогих STEP/DIR драйверов является модуль TB6560-V2. Этот драйвер обеспечивает все необходимые функции и режимы.
