Автомат Отключения Зарядного Устройства Автомобиля Своими Руками Простое устройство на 6 и 12 в

Требования техники безопасности к зарядникам АКБ

Работа с электросхемами пожароопасна, поэтому важно соблюсти меры предосторожности:

• оборудовать зону, где будет происходить заряжание, несгораемой подложкой;
• обезопасить себя при сборке с помощью перчаток, изолирующего ковра, другой индивидуальной защиты (особенно актуально для простеньких сборок);
• после запуска нового приспособления отслеживать протекающие процессы до момента завершения зарядки;
• периодически снимать показания тока, напряжения, сопротивления, а также температурные изменения системы;
• оснастить зарядник функцией автоматического отключения, особенно в случае самостоятельной домашней работы без контроля со стороны мастера.

При соблюдении этих норм использование самодельных электрических устройств не принесет вреда и поможет продлить срок службы аккумулятора.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

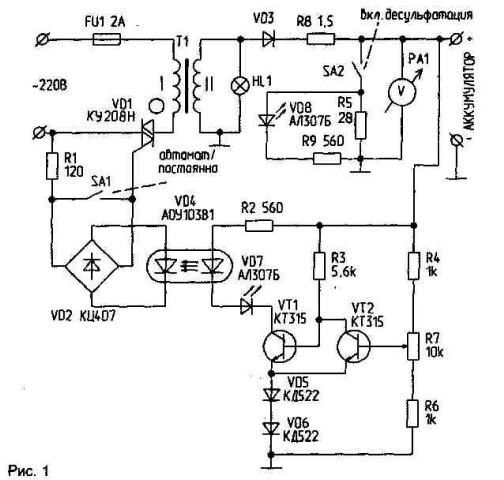

Зарядно-десульфатирующий автомат для автомобильных аккумуляторов Далеко не всегда в гараже или дома вы встретите именно такой трансформатор, который будет питаться от 220В и выдавать на выходных клеммах 13 15В. Спрашивайте, я на связи!

Зарядное устройство для автомобильного аккумулятора своими руками

• из него удаляются бесполезные элементы: переключатель 220/110 В, провода, за исключением желтых, 4 черных;
• спаиваются контакты оптрона, защищающего блок от перенапряжения, что обеспечивает постоянную работу от сети;
• заменяется резистор, последовательно соединенный в цепи с подстроечным, на аналогичный, но с сопротивлением 2,7 кОм на микросхеме TL431 для увеличения напряжения;
• добавляются резисторы: первый — 200 Ом / 2 Вт на выход 12 В, второй — 68 Ом / 0,5 Вт на плюс и на минус, чтобы закрепить вольтаж в 14,5 В;
• меняется резистор в первичной цепи обмотки силового трансформатора на более мощный в зависимости от модели АКБ для ограничения выходящей силы тока.

Как сделать зарядное устройство для аккумулятора 12 В своими руками

Покупать гаджет необязательно, его легко создать своими руками. Существует несколько схем разной степени сложности, среди которых найдется самая понятная для воспроизводства.

Трансформаторные зарядные устройства

При создании самодельных зарядных устройств для автомобильных аккумуляторов схемы визуально кажутся весьма сложными, трудоемкими, однако при наличии среднего уровня знаний в радио-, электротехнике претворить их в жизнь вполне реально.

Вот пример ЗУ с регулируемой силой тока за счет периода задержки открывания тринистора:

Для автоотключения устройства по окончании зарядки предусмотрена следующая электрическая цепь:

Предварительно стоит определиться, с помощью резистора или тринистора будет собираться ЗУ. Первый вариант более простой, однако коэффициент полезного действия у него ниже, ограничение по емкости заряжаемого аккумулятора составляет 45 А · ч, во втором случае потребуется пайка, прибор будет громоздким, энергозатратным, но надежным, устойчивым к длительным нагрузкам.

Схема с резистором

Питание: трансформатор с 2 обмотками, причем вторичная задает напряжение на выход.

Регулировка тока: реостат, гасящий избыточную мощность (подойдет любой, в том числе советский).

Резисторы в указанных условиях не подойдут, поскольку нагрузка системы намного выше их предельной в несколько раз.

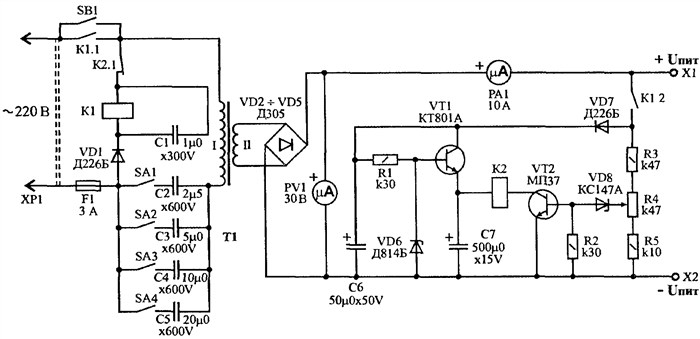

Повысить КПД, а также придать устройству универсальность позволит автоконтроль заряда и батарея из конденсаторов.

Так, аппаратное отключение происходит за счет пары «реле — переменный резистор», по достижении установленного уровня мощность перестает подаваться, что отображается на амперметре.

Конденсаторная батарея решает проблему контроля за амперажем, поступающим в АКБ, балансирует его. За счет изменения количества конденсаторов, их силы и комбинации выстраивается система, регулирующая подачу 1—15 А, дополнительно установленные тумблеры помогут упростить взаимодействие пользователя с прибором.

Если заменить резистор на тринистор, то регулировка уровня силы тока будет происходить за счет открытия резистора R5.

Интересующимся импульсными ЗУ важно понимать, что данная схема самая сложная в изготовлении, хотя имеет ряд неоспоримых преимуществ:

• предел нагрузки 400 Вт, иначе максимальная емкость заряжаемой АКБ 200 А · ч;
• компактность (готовое устройство по размеру сопоставимо с коробкой от смартфона);
• отсутствие потребности в дополнительном охлаждении;
• дешевле покупных аналогов больше чем в 200 раз;
• высокий коэффициент полезного действия.

Параметры устройства

Конструктивно зарядное устройство включает в себя такие элементы:

Далеко не всегда в гараже или дома вы встретите именно такой трансформатор, который будет питаться от 220В и выдавать на выходных клеммах 13 – 15В. Большинство моделей, используемых в обиходе, действительно имеют первичную катушку на 220В, но на выходе может быть любой номинал. Чтобы это исправить вам потребуется изготовить новую вторичку.

Для начала пересчитайте коэффициент трансформации по формуле: U₁/U₂ = N₁/N₂ ,

где U₁ и U₂ – напряжение на первичной и вторичной обмотке соответственно;

N₁ и N₂ – количество витков в первичке и вторичке соответственно.

Где U₁ и U₂ – напряжение на первичной и вторичной обмотке, I ₁ и I ₂ – ток, протекающий в первичке и вторичке.

Как видите, с понижением числа витков и напряжения на вторичной обмотке сила тока в ней пропорционально возрастет. Как правило, запаса по сечению не хватает, поэтому после определения силы тока под нее подбирают новый проводник из данных таблицы:

Таблица: выбор сечения, в зависимости от протекающего тока

Если расчетная величина тока на выходе зарядного устройства превышает нужные 10% от емкости аккумулятора, в цепь обязательно включается токоограничивающий резистор, величина которого подбирается пропорционально излишку тока.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Зарядное для автомобильного аккумулятора | Все своими руками Последний этап монтаж схемы к радиатору БП, подключение проводов с медным сердечником от 2,5 мм диаметром и крокодилов к ним. Спрашивайте, я на связи!

Схемы зарядных устройств для автомобильного аккумулятора: сборка своими руками

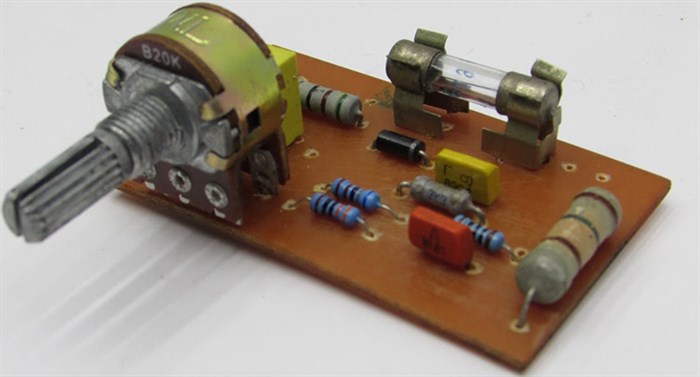

Порядок сборки зарядного устройства для автомобильного аккумулятора

В зависимости от имеющихся у вас компонентов и параметров аккумулятора, сборка ЗУ будет значительно отличаться. В данном примере технология изготовления включает в себя такие этапы:

Но вы должны отталкиваться от параметров вашей электрической машины. Поэтому при необходимости уберите лишние обмотки или заизолируйте их выводы (если они есть), намотайте вторичку (если существующая не дает нужный уровень напряжения в ЗУ).

Для защиты зарядного устройства, как со стороны сети, так и со стороны свинцовой батареи нужно установить два предохранителя. В рассматриваемом примере с высокой стороны зарядного устройства применяется предохранитель на 0,5А, а в цепи зарядки свинцового аккумулятора 10А.

При наличии регулятора тока зарядного устройства, начинать зарядку следует с минимального значения на амперметре и плавно повышать его до требуемой величины. При накоплении в аккумуляторе достаточного количества заряда, амперметр будет показывать около 1А, после чего можете смело отключать зарядное от сети и использовать аккумулятор по назначению.
