Обзор бронированных кабелей для прокладки в земле
Строительство небольшого частного дома и крупного промышленного объекта не обходится без подвода электричества. Наиболее современным решением можно считать бронированный кабель для прокладки в земле, решающий множество проблем классической воздушной или комбинированной проводки на простых кабелях типа ВВГ в металлической трубе.
Наши дома и квартиры требуют организации системы электроснабжения необходимой мощности. Их питание организовывается за счет внешней линии одним из трех способов, отличающихся сложностью монтажа, обслуживания/ремонта, а также ценой:
- Воздушный. Наиболее простой способ, при котором подводящий провод перекидывается по воздуху от ближайшей ЛЭП. Чаще всего используется простая жила необходимого сечения без изоляции или с ней, например, ВВГ,
- Подземный. Более современный, надежный способ, при котором подвод к дому организовывается по вырытой траншее с укладкой изолированных кабелей в землю непосредственно или в защитной трубе. Отличается большей трудоемкостью выполнения и последующего обслуживания/ремонта,
- Комбинированный. Этот вариант сочетает участки с воздушной и подземной (в трубе) прокладкой при наличии сложных условий расположения ЛЭП, рельефа местности. Соответственно, наиболее затратный, трудоемкий вариант для монтажа/ремонта.
Вариант с подземной прокладкой является более современным, обладает очевидными преимуществами по сравнению с классическим воздушным подходом:
- Во-первых, кабель для прокладки в земле можно выбирать с оглядкой на нужное сечение или даже с запасом, поскольку не приходится учитывать его провисание,
- Во-вторых, возможность задействовать минимальное количество вводных устройств,
- В-третьих, цена обустройства подземной линии может оказаться ниже воздушной,
- В-четвертых, при соблюдении технологий укладки кабеля в землю, о нем можно забыть на долгие годы, не прибегая к ремонту,
- В-пятых, такой вариант попросту эстетичнее, поскольку линия не свисает посреди двора, не преграждает пространство.
Кабель ВБбШв 4х10 ГОСТ купить с доставкой по Москве и МО
Маркировка и основные виды кабелей для подземных линий
Несмотря на очевидные преимущества, укладка кабеля в землю сопряжена с не менее очевидными проблемами:
- Возможностью механического повреждения линии при ведении земляных работ,
- Промерзанием кабеля зимой при несоблюдении достаточной глубины траншеи,
- Повреждением провода грызунами,
- Нарушением целостности соединений при отсутствии специальных муфт,
- Сложностью организации ремонта кабельной линии.
Избежать этого при использовании классических кабелей с ПВХ изоляцией, например, ВВГ, можно, если прокладывать их по металлической трубе. Альтернативой этому может служить бронированный кабель, между шарами изоляции которого присутствует дополнительный металлический слой.

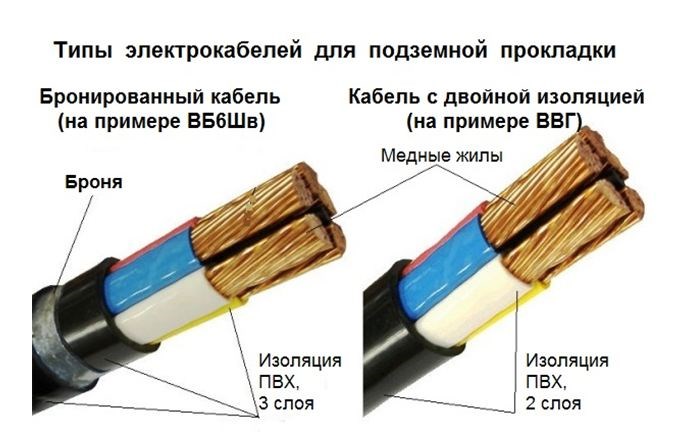

Визуальные и практические отличия усиленного кабеля ВБбШв от простого ВВГ можно видеть на следующей иллюстрации:
Используются следующие основные виды кабеля в землю, отличающихся количеством, материалом жил, комбинацией изоляционного, бронированного слоев:
-
ВБбШв. Это силовой кабель с поливинилхлоридной изоляцией токопроводящей медной жилы, имеющий два слоя защиты: промежуточную – стальную (бронированная лента с характерным профилем сечения) и внешнюю – поливинилхлоридную в виде шланга, ВБбШв АВБбШв, АПвБбШв, АПвБВ ВБбШв ПвБВнг, ПвБбШв электропровода

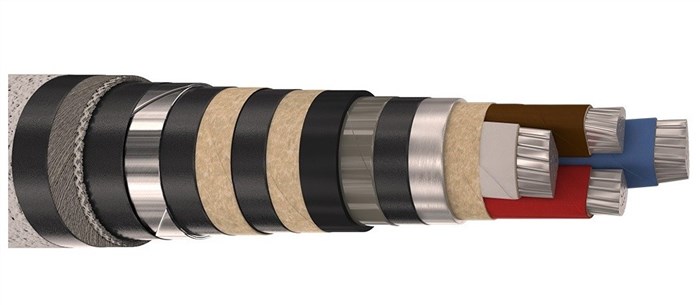

АВБбШв, АПвБбШв, АПвБВ. Это три вида кабелей с алюминиевыми токопроводящими жилами. Первый является аналогом ВБбШв (отличается только материалом жилы), второй имеет изоляцию проводников из сшитого полиэтилена, а третий – сочетает полиэтиленовую обмотку, антикоррозионную броню, а также внешний слой из поливинилхлорида,
Тонкости выбора кабелей в землю
Как уже упоминалось выше, прокладка кабеля в траншее позволяет не зацикливаться на его массе и обратить больше внимания на необходимую мощность, которую можно выбрать с запасом, на перспективу расширения. Она определяется из расчета суммарной нагрузки всех существующих потребителей (бытовой техники, приборов и т. д), а также зависит от материала и минимального сечения жилы.
Требования к прокладке бронированного кабеля в земле
БКЗ применяются на участках, где имеется повышенный риск механических повреждений кабеля, приводящих к нарушению целостности кабельной линии. При подготовке к прокладке необходимо определиться с типом БКЗ, броня которого будет обеспечивать максимальную эффективность защиты ТЖ в условиях эксплуатации:
- для монтажа в грунтах с высоким содержанием химически агрессивных веществ (солончаки, болотистая почва и т.п.) и зонах воздействия электрокоррозии рекомендуются БКЗ со свинцовой броней или защитой из алюминия;
- для прокладки в зонах, в которых высока вероятность случайных механических воздействий или просадок грунта, используется кабель с проволочной броневой оплеткой;
- при стандартных условиях эксплуатации выбираете кабель в броне из переплетенных стальных лент.

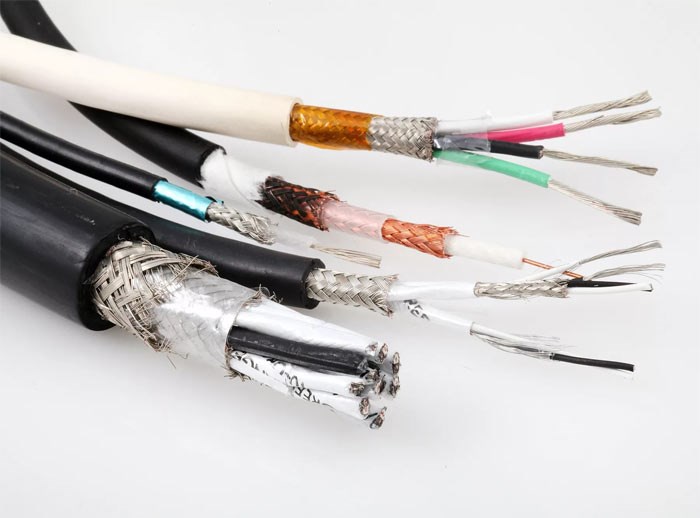

БКЗ с проволочными броневыми оплетками
Важно! Для прокладки БКЗ требуется применять только кабельную продукцию, не имеющую повреждений броневого слоя. Любое повреждение брони делает кабель непригодным для безаварийной эксплуатации в силу его уязвимости к воздействию влаги, подвижкам грунта и агрессии грызунов
БКЗ укладывается в траншее глубиной 70-80 см, выкопанной по намеченной трассе прокладки. В общей траншее можно прокладывать несколько силовых бронированных кабелей при соблюдении следующего условия:
- для кабельной линии мощностью до 10 кВт расстояние между соседними кабелями должно быть не менее 10 см;
- для линии мощностью 20-35 кВт кабельные шнуры должны быть удалены друг от друга минимум на 25 см.
Кабель бронированный для прокладки в земле купить в Москве по низким ценам — «BestPrice»
- Бн – броня с покрытием, не поддерживающим горение;
- Бб – броня из профилированных стальных лент;
- Па – алюминиевая проволока и т.п.
- Для обозначения материала и типа защитного внешнего покрова:
- (В) – если покров выполнен из ПВХ, (Шв) – если оболочка в виде шланга из ПВХ;
- (П) – покров из полиэтилена, (Шп) – для шланга из полиэтилена.
Марки БКЗ
Для траншейного способа прокладки кабельных линий рекомендуется использовать бронированные силовые кабели. Марка кабеля для прокладки в земле выбирается в соответствии с типом грунта, его коррозионной активностью и условиями эксплуатации энергетической трассы. Наиболее распространенными марками БКЗ являются:
- Кабель бронированный медный ВБбШв и его аналог с алюминиевыми ТЖ – кабель алюминиевый бронированный АВБбШв, изоляция которых изготовлена из ПВХ. Броня кабелей АВБбШв и ВБбШв сформирована двумя стальными лентами, под броней отсутствует защитная подушка.
БКЗ этих марок можно закапывать в почве, насыщенной агрессивными элементами по отношению к металлам. Кабель можно эксплуатировать рядом с трамвайными и железнодорожными путями, являющимися источниками блуждающих токов.
- Кабели с бумажной изоляцией, пропитанной не стекающим или вязким составом. Типы кабелей:
- СБ с броневой оболочкой из свинца;
- СБл и СКл – изделия с броневой оболочкой, соответственно, из двух стальных лент или стальной проволоки.
Главным предназначением кабелей этого типа является передача электроэнергии напряжением до 35 кВ.
Кабель АСШв
- Кабели с ПЭ-изоляцией, обозначаемые ПвБбШп, ПвП и ПвПг. Изделия этого типа представляют собой медный кабель с ТЖ сечением до 800 кв. мм. Кабели отличаются высоким уровнем герметизации внешнего слоя, что позволяет прокладывать трассы в водоемах.
