Привод для распашных ворот своими руками

Автоматические ворота открываются с помощью пульта дистанционного управления. Для монтажа электропривода и автоматики на ворота рекомендуется проведение математических расчетов, сварочных работ, установки электрического двигателя.

Автоматические ворота по конструкции разделяют на секционные, подъемно-поворотные, откатные, распашные. Отличительной особенностью распашных ворот с автоматикой от стандартной конструкции является автоматическая система. Чертежи распашных ворот, которые можно сделать своими руками, показывают, что их можно монтировать в ограниченном пространстве.

Для обеспечения эстетичности используются различные отделочные материалы. Предоставляется возможность установки подсветки. Открывать ворота можно в наружную или внутреннюю стороны. Открывается и закрывается конструкция в течение 12-15 секунд. Преимущество распашных ворот – бесшумная работа.

К недостаткам относится устаревшая конструкция и чувствительность к препятствиям, при столкновении с которыми ворота деформируются. Заграждения со временем провисают.

ВАЖНО! При установке распашных ворот рекомендуется быть максимально внимательным, так как при недочетах работа будет некорректна.

Цепной Привод Для Секционных Ворот Своими Руками Подбор электропривода

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Привод для ворот: 85 фото конструкций и особенностей их применения Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика. Спрашивайте, я на связи!

Как сделать привод для откатных ворот своими руками: устройство автоматики

Распашные ворота с электроприводом своими руками

Установка распашных ворот с электроприводом своими руками – это сложный процесс, который требует соответствующих знаний, умений и навыков. Если допускаются ошибки, то система работает некорректно.

Необходимые материалы и инструменты

Перед установкой конструкции рекомендуется подготовить необходимые инструменты и материалы. Для распашных ворот рекомендуется использовать:

Для правильной установки автоматической системы рекомендуется использовать растворитель, кирпич, трехжильный кабель, цементный раствор и грунтовку, изолированные поливинилхлоридные трубы, электрод, саморезы, профильные трубы.

Для выполнения работ по изготовлению распашных ворот используется лопата, отвертка-индикатор, болгарка, автомат УЗО, молярная щетка, строительный уровень, щетка для металла, шуруповерт, измерительные инструменты, сварочный аппарат.

Подбор электропривода

Выбор электрического привода для распашных ворот своими руками – это ответственная задача. Это устройство, в котором двигатель управляет рычагом с помощью редуктора.

Линейный привод для распашных ворот своими руками работает по принципу: двигателем вращает винт через редуктор, в результате чего передвигается гайка в одну сторону с направляющей, преобразуется энергия вращения, открываются ворота. По окончанию цикла работа замедляется блоком управления.

Рычажный привод для распашных ворот своими руками обеспечивает плавность и бесперебойность работы ворот. Мотор передает энергию на вертикальный вал через редуктор. Рычаги, которые перемещают конструкцию, удерживают кривошип.

Гидравлический самодельный привод для распашных ворот своими руками – это надежная конструкция. Гидравлический насос двигателя устройства усиливает поступление к гидроцилиндрам рабочего раствора. Гидроцилиндры обеспечивают передвижение ворот. Датчики гарантируют безопасную работу системы.

Если створки открываются внутрь

Если ворота открываются внутрь, то при установке автоматики может возникнуть необходимость в проделывании углубления. Электрический привод может устанавливаться после монтажа распашных ворот. Этот вариант установки используется при установке линейного привода. При монтаже без углубления рекомендуется соблюдать все условия.

Если створки открываются наружу

Закладные выводятся для профильной трубы, сечение которой составляет 6х3 сантиметра. Они должны выводиться в опорном столбе, к которому приваривают петли. Для распашных ворот используются три закладные.

ВАЖНО! Привод рекомендуется крепить в месте расположения закладных.

При монтаже конструкции параллельно устанавливается автоматика. Для этого сваривается первый кронштейн с рамой каркаса и второй – с закладным элементом столба. При выполнении всех работ рекомендовано строго соблюдать все нормы. Все провода, которые прилагаются, проверяются на цельность и наличие изоляции.

Цепной Привод Для Секционных Ворот Своими Руками Подбор электропривода

Устройство приводной системы

Цепной Привод Для Секционных Ворот Своими Руками Подбор электропривода

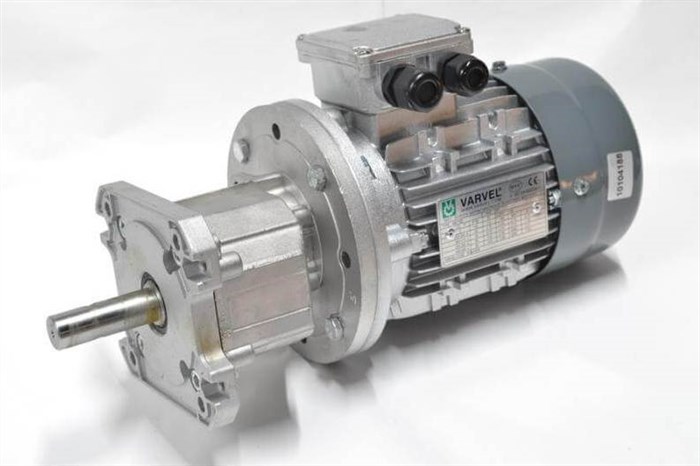

Для промышленных ворот из тяжелых материалов ставят стойкие к нагреванию агрегаты 220 или 380В. Использование двигателей, работающих на 12В, ограничено из-за многосложного управления, которое ведет к удорожанию автоматики в целом.

  • электрический двигатель со стартером;
  • прибор, понижающий обороты;
  • зубчатая пара колесо-шестерня;
  • рабочий редуктор (поступательно-возвратный механизм, шатунно-кривошипный блок, гидроцилиндровый насос).

Приводное устройство содержит в конструкции компенсационный блок для понижения нагрузки тяжелой воротной створки. Он может быть представлен системой противовесов, торсионными пружинами.

Функциональность повышают с помощью регулярной смазки подвижных деталей. Средство подбирают по условиям работы, вязкости состава, устойчивости к перемене температур и действию мороза. Чаще всего используются традиционные для нашей страны минеральные масла, их смеси с керосином, соляркой, водой, эмульсии или дорогие синтетические смазки.

Привод распашных ворот своими руками
Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Привод распашных ворот: изготовление и монтаж своими руками — RMNT — 16 февраля — 43104479826 — Медиаплатформа МирТесен Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Спрашивайте, я на связи!

Привод для откатных ворот: лучшие модели автоматических приводов (120 фото) советы, как выбрать и установить

  • редукторные электрические двигатели с усилием свыше 120 Н;
  • подъемники стекол на машине;
  • домкраты винтового действия;
  • отрезки квадратной трубы;
  • два актуатора (поступательных устройства) спутниковой антенны.

Выбор двигателя

Несоответствие мощности мотора массе полотна приводит к нарушению открывания, появлению скрипов и выходу из строя.

  • Вес конструкции. Автоматику различают по крутящему моменту и тяговому усилию. В документах при продаже должна быть указана мощность двигателя, а не только рекомендованный вес полотна. Мотор выбирают с запасом прочности.
  • Интенсивность работы. Параметр показывает время, в течение которого автоматика работает беспрерывно без выхода из строя (до 50%). Для бытовых ворот это означает, что после 1 часа работы требуется перерыв на 30 минут.
  • Скорость открывания. Параметр означает, сколько придется ожидать отвода створки, чтобы освободить проем для проезда. Ускоренное открывание увеличивает нагрузку на механизм, поэтому нужно обращать внимание на этот параметр при выборе.

Играет роль качество автоматического приспособления. Лучше приобретать устройства европейских или российских производителей. Китайская автоматика также имеет качественные образцы, но есть риск нарваться на кустарных изготовителей.

Цепной Привод Для Секционных Ворот Своими Руками Подбор электропривода

Особенности монтажа автоматики своими руками

Перед монтажом элементов автоматики ворот своими руками нужно убедиться, что они легко, без усилий, открываются. В процессе эксплуатации нередко появляются перекосы створок. Причины разные – «повело» опору из-за низкого качества ее бетонирования, ослабились петли и тому подобное. Работу по установке системы автоматики следует начинать с того, что привести ворота в порядок (о том, как сделать распашные ворота, читайте здесь).

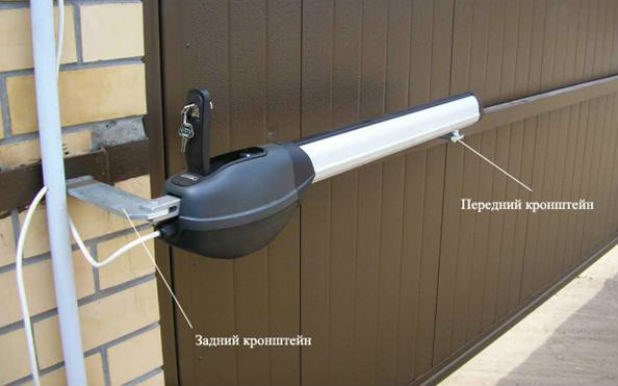

Их монтаж производится на столбах. Если они металлические, то особых проблем не возникнет. Достаточно приварить кронштейны, и вопрос с надежной фиксацией механизмов решен. А вот как быть с опорами из кирпича? Обустроить закладные, к которым сваркой прикрепить швеллер – лишь один из вариантов. В принципе, сообразить несложно. Например, сделать так.

a-9

Подключение двигателя, как уже указывалось, желательно делать от понижающего трансформатора. В цепь питания следует включить тепловое реле. Данный элемент схемы предохранит обмотку от перегрева в критических ситуациях, особенно в зимний период. Например, при сильном оледенении створок ворот, что приведет к увеличению их веса.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Принцип работы электрического привода К необязательным деталям относится зубчатая рейка, пульт для дистанционного управления конструкцией, различные комплектующие детали. Спрашивайте, я на связи!

Определение размеров актуатора
