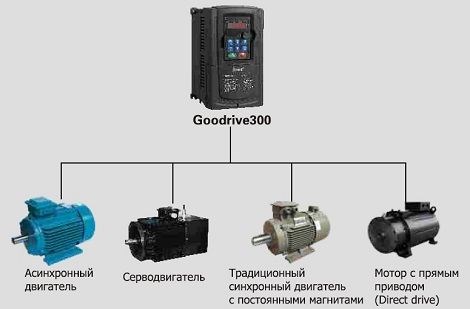

Частотный Преобразователь Для Электродвигателя Своими Руками Схема Структурное устройство чп

Принцип работы и изготовление частотного преобразователя

В первую очередь, целесообразно оснащать преобразователем крупные электродвигатели, обладающие высокими показателями мощности. Польза от наличия такого устройства заключается в возможности менять пусковые токи, задавая необходимую их величину.

Среди достоинств такого устройства главным следует назвать то, что оно помогает уменьшить расход электроэнергии в среднем на 50%. К тому же частотный преобразователь позволяет выставлять такой режим работы, который будет в максимальной степени учитывать потребности определённого производства.

Действие подобного преобразователя основывается на принципе двойного преобразования напряжения.

  1. На начальном этапе выполняется регулировка напряжения сети путем его выпрямления и фильтрования, что достигается посредством использования системы конденсаторов.
  2. Далее настает черед электронного управления, благодаря которому для тока выставляется частота, соответствующая заранее выбранному режиму.

В результате возникают прямоугольные импульсы, которые корректируются обмоткой статора двигателя, что позволяет вывести ее на уровень синусоиды.

Частотный Преобразователь Для Электродвигателя Своими Руками Схема Структурное устройство чп

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Особенности построения схемы частотного преобразователя для управления асинхронным трехфазным двигателем Частотный принцип применяется в системах, где нет надобности жестко контролировать скорость, а важен создаваемый двигателем поток без значительной нагрузки. Спрашивайте, я на связи!

Преобразователь частоты: тиристорный, высоковольтный, обзор цен

  • R, S, T– к этим контактам подводят провода сети в любом порядке;
  • U , V , W – при помощи их выполняется включение асинхронного двигателя (в тех случаях, когда двигатель работает в режиме реверса, для возвращения к нормальному вращению достаточно любой из двух проводов поменять местами на контактах).

На что обратить внимание при выборе?

Материалы

Чтобы сделать своими руками частотный преобразователь для однофазного электродвигателя, необходимо подготовить следующее:

  • IR2135(IR2133) – драйвер трёхфазного моста;
  • AT90SPWM3B – микроконтроллёр (используется как генератор PWM);
  • программатор (например, AVReAl);
  • шесть штук транзисторов IRG4BC30W;
  • ЖКИ индикатор;
  • шесть кнопок.

Самостоятельная сборка преобразователя частоты

Рассматривая такой вариант, главное, о чем следует помнить – собираемая своими руками модель должна отличаться не только доступной ценой, но и надежностью, а также быть способна успешно решать задачи в бытовых условиях. Если же имеется потребность в устройстве для промышленного использования, то, естественно, оптимальным выбором будут преобразователи, предлагаемые магазинами.

Порядок действий по сборке схемы частотного преобразователя

Приводимая ниже схема рассчитана на проводку с напряжением 220В и одной фазой. Устройство предназначено для двигателя, мощность которого не превышает 1 кВт.

Вначале необходимо соединить между собой обмотки двигателя, для чего используется вариант «треугольник».

Основу конструкции оборудования образуют две платы. Первая будет уступать место для размещения таких элементов, как блок питания и драйвер. Помимо них здесь будут установлены транзисторы и силовые клеммы. Вторая плата используется для крепления микроконтроллера и индикатора. Для соединения плат друг с другом используется гибкий шлейф.

Для изготовления импульсного блока питания используется обычная схема, которую можно найти в сети.

Чтобы контролировать работу двигателя, нет необходимости воздействовать на ток при помощи внешних устройств. Однако нелишним будет добавить в конструкцию микросхему(IL300) путем введения линейной развязки.

Общий радиатор используется для размещения не только транзисторов, но и диодного моста.

Обязательным является наличие оптронов ОС2-4, назначение которых заключается в дублировании кнопок управления. На ОС-1 возлагается задача по выполнению пользовательских функций.

Если выбираемый частотный преобразователь имеет одну фазу, то он может работать без трансформатора. Альтернативой ему может служить токовый шунт, который выполняется в виде четырех витков манганинового провода сечением 0,5 км на оправе 3мм. Используемый шунт можно дополнить и усилителем DA-1.

Если мощность двигателя составляет 400 Вт, то он может работать и без термодатчика. С задачей по измерению напряжения сети успешно может справиться и DA-1-2 (усилитель).

Следует позаботиться о защите кнопок, установив на них пластиковые толкатели, управление же осуществляется посредством опторазвязки.

Если будут присутствовать длинные провода, то к ним следует добавить помехоподавляющие кольца.

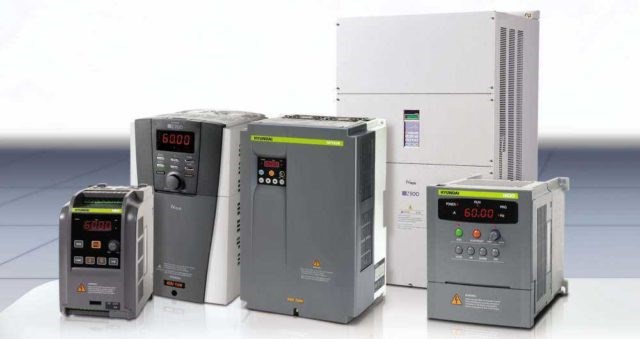

Выбирать надо под конкретное устройство

Описание самостоятельного подключения

Предлагаем рассмотреть, как можно самому собрать и подключить простой самодельный инверторный преобразователь частоты для небольшого трехфазного электродвигателя в виде подробной инструкции.

Рассмотрим создание ПЧ на примере двигателя с частотой 400Гц и напряжением электрической сети 27 Вольт. Обмотки соединены в звезду, благодаря чему средняя точка каждой выведена наружу, это позволяет существенно упростить микросхему: нужно три выходных сигнала, и один выходной ключ на каждую из фаз. Электрическая схема подключения показана на фото ниже:

Схема подключения

Фото — Схема подключения

Данное устройство состоит из таких компонентов: генератор, формирующий импульсы, ключи на составных транзисторах и электрического двигателя.

Временной интервал для мертвой зоны нужно рассчитать таким образом, чтобы гарантировать успешное закрытие всех транзисторов верхнего ряда, только тогда вероятность образования сквозных токов будет сведена к минимуму.

Ключами с гальванической связью управляет драйвер на составном резисторе, для этого часто устанавливают дополнительный оптрон для каждого ключа или канала (как и показано на схеме), эта деталь на данном чертеже выполняет роль еще одного инвертора.

Чтобы питать каждый драйвер, нужно использовать специальный выпрямитель, который в свою очередь, запитан от обмотки привода. Возможно, это является одним из недостатков схемы. Для управления длительности мертвой зоны данный преобразователь напряжения и частоты использует конденсатор.

Этот прибор относится к типу универсал, его можно подсоединять к любым двигателям, мощность которые не превышает 10 кВт.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Схемы частотных преобразователей для трехфазных двигателей В комплекте с контроллером MC3PHAC возможно использование готовых силовых модулей, например IRAMS10UP60A разработанных фирмой International Rectifier. Спрашивайте, я на связи!

Частотный преобразователь для электродвигателя: назначение, принцип работы, схемы подключения

  1. 6-диодный преобразователь наиболее часто используется в строительной сфере. Суммарный коэффициент гармонических искажений, отраженный обратно к источнику, может быть выше, чем поступающий на входящие контакты. Вы можете установить встроенную катушку индукционного типа, чтобы уменьшить отражение гармоника обратно в точку сцепления. ПЧ снижает искажение тока в ​​источнике.
  2. 12-импульсный преобразователь повышенной частоты (его еще называют, плавный) может отменить отражение гармоник обратно к источнику. Фазы сдвига трансформатора могут быть настроены для уменьшения гармонических искажений на входных клеммах.
  3. 18-импульсный силовой преобразователь использует как синхронный, так и асинхронный двигатель. Он обеспечивает низкий уровень гармонических искажений в электрической сети, благодаря поэтапной отмене первичных гармоник (5-м и 7-м) и гармоник высокого порядка, которые могут привести к резонансу на емкостных и индуктивных нагрузках (например, фильтрах, трансформаторах и т. д.). Их стоимость зачастую очень высокая, поэтому используются они только в производственных цехах. КНИ на входных клеммах может быть менее 5%, поэтому ниже общее напряжение гармонических искажений будет реализовано в источнике, в зависимости от схемы импеданса. Часто этот прибор цифровой, что значительно облегчает работу с ним.
