Асинхронный электродвигатель: как подключить к преобразователю частоты?

Главная страница » Асинхронный электродвигатель: как подключить к преобразователю частоты?

Рассмотрим, как подключить асинхронный электродвигатель к преобразователю частоты вместо магнитного пускателя. Какие нужны манипуляции для такой «инновационной» работы электрика?

Определяясь относительно выполнения схемы питания, электрик, как правило, выбирает из двух вариантов:

Кроме отмеченных вариантов существуют, конечно, схемы питания асинхронных электродвигателей другими параметрами питающих напряжений, но в базовой (хозяйственно-бытовой) стратегии обычно параметр выше 380 вольт не используется.

Отмеченная стратегия выбора по напряжению естественным образом сопровождается некоторой особенностью подключения асинхронных электродвигателей к частотному преобразователю, в зависимости от организации питания: в режиме 220 вольт (однофазное) или 380 вольт (трёхфазное).

На примере широко распространённого прибора VLT 51 серии «Micro Drive» — продукта производства компании «Danfoss», особенность соединения асинхронного электродвигателя и частотного преобразователя проста.

Если выбирается напряжение 220 вольт, используются две клеммы трёхфазного сетевого терминала, отмеченные символами «L1L» и «L3N», соответственно. В другом случае (схема 380 вольт) используются все три клеммы того же терминала.

Соединение с клеммами терминалов ПЧ

Следует отметить важный момент: опираясь на значение мощности подключаемого к частотному преобразователю асинхронного электродвигателя, на БРНО мотора применяется схема «звезда» либо «треугольник». Конечно же, модель частотного преобразователя необходимо подбирать как соответствующую мощности мотора.

Традиционно электродвигатели относительно небольших мощностей включают «звездой», тогда как под мощные асинхронные электродвигатели выполняется конфигурация «треугольником». Асинхронный электродвигатель соединяется с терминалом частотного преобразователя через клеммы, обозначенные символами: «U», «V», «W».

Головки затяжных винтов терминалов, как правило, имеют пазы под плоское лезвие отвёртки. В зависимости от назначения терминала могут потребоваться отвёртки разного размера лезвия. На контакты (3) устанавливается простая кнопка с фиксацией в качестве пульта дистанционного включения/отключения.

Как настроить прибор на параметры асинхронного электродвигателя?

Итак, после выполнения и проверки корректности всех соединений, частотный преобразователь VLT потребуется настроить, исходя из параметров подключенного мотора. Предварительно следует снять эксплуатационные данные с технической таблички на корпусе асинхронного электродвигателя. В частности, необходимы параметры:

Этих параметров вполне достаточно, чтобы запустить асинхронный электродвигатель в работу через ПЧ.

Ввод рабочих значений в память ПЧ

Снятые параметры заводятся в память прибора посредством некоторых манипуляций на клавиатуре панели управления. Для большинства случаев подключения достаточно функции быстрого меню «Quick Menu». Эта функция активируется однократным нажатием клавиши «Меню» панели управления, с последующим подтверждением путём нажима клавиши «ОК».

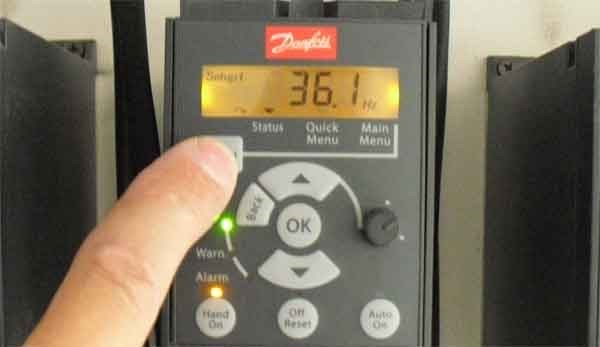

Асинхронный электродвигатель: настройка подключения к ПЧ

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Частотный преобразователь для асинхронного двигателя на AVR — Микроконтроллеры и Технологии Такой частотник обойдется вам значительно дешевле покупного, к тому же вы не будете сомневаться в качестве его сборки и надежности. Спрашивайте, я на связи!

Асинхронный электродвигатель: как подключить к преобразователю частоты? ZetSila

Другие часто востребованные настройки

Помимо основных настроек, рассмотренных выше, нередко становятся актуальными ещё несколько функций. В частности, к примеру, требуется перевести на ПЧ управление асинхронным электродвигателем из ручного режима пуска в автоматический режим пуска или обратно. Делается это применительно к модели «VLT» уже посредством обычного меню через секции 0-40, 0-41, 0-42.

Видеоролик настройки алгоритмов включения/отключения

Видеоролик ниже демонстрирует, как секция меню из трёх (0-40, 0-41, 0-42) установочных параметров может использоваться для настройки алгоритма запуска асинхронного электродвигателя с поддержкой нескольких (разных) режимов управления пуском и остановкой мотора:

Следует отметить, что установкой определённого параметра в секциях допустимо заблокировать функцию кнопки отключения/сброса (Off Reset) на устройстве.

То есть отключить асинхронный электродвигатель, питаемый напряжением через ПЧ, можно только сигналом внешнего управления. Аналогично можно настроить пусковой режим.

Видеоролик настройки ПЧ VLT быстрым меню

Видео показывает последовательность манипуляций пользователя кнопками панели управления в момент настройки оптимальной связи электромотора с преобразователем частоты. Рассматривается работа пользователя в режиме быстрого меню (Quick Menu):

Заключительный штрих на асинхронный электродвигатель

Появление описываемых электрических (электронных) приборов под управление асинхронных электродвигателей существенно упростило эксплуатацию широко распространённого электрооборудования.

Правда, частотные преобразователи пока что остаются достаточно дорогостоящими устройствами, тем более модели, поддерживающие высокие уровни мощности. Но время показывает быстрое развитие технологий, а потому снижение цен в будущем видится неизбежным явлением.

КРАТКИЙ БРИФИНГ

Z-Сила — публикации материалов интересных полезных для социума. Новости технологий, исследований, экспериментов мирового масштаба. Социальная мульти-тематическая информация — СМИ .

Прибор частотник

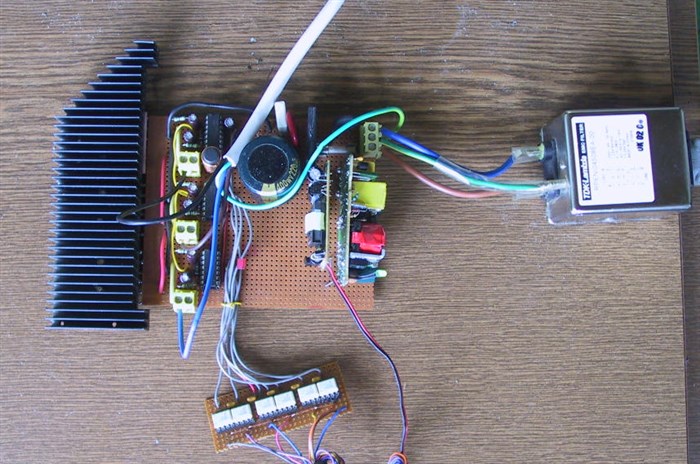

Частотный преобразователь для асинхронного двигателя на AVR

Частота и амплитуда выходных сигналов настраиваются с помощью 3 кнопок и могут быть сохранены в EEPROM памяти МК. Аналогичным образом обеспечивается внешнее управление через 2 аналоговых входа. Направление вращения двигателя определяется перемычкой или переключателем.

Регулируемая характеристика V/f позволяет адаптироваться ко многим моторам и другим потребителям. Также был задействован интегрированный ПИД-регулятор для аналоговых входов, параметры ПИД-регулятора могут быть сохранены в EEPROM. Время паузы между переключениями ключей (Dead-Time) можно изменить и сохранить.

Диапазон частот: 0,6 — 162 Гц;
Выходное напряжение: 0 — 325 В постоянного тока, максимально существующее напряжение промежуточной цепи;
Формы выходного сигнала: двугорбая синусоида или синус, выбираемые перед компиляцией.

Для удобства пользователя МК вычисляет частоту в Герцах и отображает ее на дисплее. Аналогично, амплитуда выходного сигнала вычисляется по длительности импульса сигналов ШИМ и показана на дисплее в процентах от напряжения промежуточного контура. Поскольку трехфазные двигатели обычно управляются с характеристикой V/f, это также вычисляется до переполнения таймеров.

Частотный Преобразователь Для Трехфазного Асинхронного Двигателя Принцип работы

Программное обеспечение, работа и компиляция

Программное обеспечение сконструировано таким образом, что ШИМ генератор полностью работает в прерываниях. Основной цикл программы дополняет пользовательский интерйейс и управление ЖК-дисплеем. Всего есть два режима отображения:

Режим 1 — это нормальное меню, в котором кнопка 1 может использоваться для переключения между настройками V/f и настройкой частоты. Клавиши 2 и 3 уменьшают или увеличивают выбранное значение. Курсор на дисплее ниже редактируемого значения. Функция автоповтора с ускорением упрощает настройку.

Описанная здесь схема позволяет применять как частотные, так и V/f-значения в качестве аналоговых сигналов. Без внешних делителей напряжения на входе ожидается в пределах 0-5 В.

Библиотеку ЖК-дисплея пришлось слегка модифицировать, поскольку здесь используется два разных порта для данных и линий управления. Изменения в lcd.h должны применяться, поскольку аппаратные выходы ШИМ МК не могут быть изменены.

Исходный код состоит из следующих файлов:

После сброса сначала инициализируются ЖК-дисплей и порты, и все предварительно назначеные переменные. За этим следует инициализация таймеров, прерываний, АЦП и ПИД-регулятора. После проверяется состояние перемычек и считывается EEPROM. Наконец, разрешается глобальное прерывание и, следовательно, начинается генерация частоты.

Настройка частотного преобразователя для электродвигателя
Кстати, 18 Вольт используются только потому, что доступные мне в данный момент оптопары типа 3120 требуют напряжения питания не менее 16 вольт. Если бы у меня были оптопары типа HCPL3180, 12 Вольт было бы достаточно.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Преобразователь частоты для асинхронного двигателя Подставляя это в уравнение, получаем истинный коэффициент мощности PF ближе к 0,71, по сравнению с заявленным 0,98, который не учитывает гармоники. Спрашивайте, я на связи!

Ввод рабочих значений в память ПЧ

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Самостоятельное изготовление прибора Подставляя это в уравнение, получаем истинный коэффициент мощности PF ближе к 0,71, по сравнению с заявленным 0,98, который не учитывает гармоники. Спрашивайте, я на связи!

Выпрямительный блок
