Как штробить стены под трубы
Правильная разводка и укладка канализационных труб в ванной комнате поможет избежать различных неприятностей в процессе эксплуатации помещения. Представляем вашему вниманию несколько видео о канализации в ванной комнате, сделанной своими руками.
Штробление стен под трубы
В следующем видео вы узнаете, как правильно штробить стены для труб канализации и привязки к общему канализационному стояку. Для работы системы канализации используются ПВХ трубы.
Уклон и прокладка труб
В следующем видео показано, как правильно сделать уклон и проложить все трубы. Рекомендация — уклон канализационной трубы диаметром 50 мм равен 3-м см. на метр и для 110 мм. трубы — уклон 2 см. на метр. Больше не желательно, иначе вода сольётся быстро и грязь останется в трубе. Повороты в 90 — делать из двух уголков по 45 , чтобы грязь не забивалась.
Рассмотрим популярные ошибки
В представленном ниже видеоматериале вы увидите, как не нужно делать ремонт в ванной комнате. Обратите особое внимание на неправильную прокладку канализации. Это видео поможет вам избежать многих ошибок, если вы досмотрите его до конца.
Замена канализационного лежака
Пошаговое руководство о том, как правильно штробить стену под проводку: 50 фото и 4 видео
- Глубина борозды на несущей стене не должна превышать более чем на одну третью толщины самой стены, а в монолитных домах штроба должна располагаться не глубже залегания связывающей арматуры.
- Пробитые в несущих стенах борозды, после укладки в них трубопровода, необходимо очень тщательно заделывать песчано-цементным раствором и следить, чтобы не образовывались пустоты, которые негативно сказываются на прочности стены.
Способы штробления стен под проводку своими руками
Правила штробления стен
Штробой называют выпиленную или выдолбленную борозду на стене, полу, потолке, в которую укладываются провода или трубы. В новостройках эта работа осуществляется штатно по разработанному электротехническому плану. При замене кабеля или прокладке нового проблема решается владельцами квартиры самостоятельно.
Штробление стен под проводку доверяется специалистам, особенно когда предполагается большой объем работ. Цены на производство 1 м борозды колеблются, и в зависимости от региона может быть разной. Стоимость также зависит от материала стены и размеров штробы.
Есть наличествует умение обращаться с перфоратором, штробы делаются своими руками. При этом необходимо соблюдать некоторые правила:
- Штроба имеет или горизонтальное или вертикальное положение. Диагональные, зигзагообразные или изогнутые запрещены. Это связано с распределением напряжения в материале стены.
- Между бороздой и газопроводом сохраняется дистанция в 40 см.
- Расстояние между вертикальным отрезком и углом, а также оконным и дверным проемом составляет 10 см.
- Дистанция до потолка от горизонтального участка – 15–20 см.
- В несущих перекрытиях запрещается штробирование глубиной более чем на 30 мм и длиной, превышающий 3 м.
- В панельных домах ситуация сложнее. Штробить в потолке и несущих стенах запрещается. Также не допускается расшивка швов между панелями. Единственный приемлемый выход: нанести достаточно толстый слой штукатурки, в котором можно сделать борозду. Стоимость ремонта при этом, конечно, возрастает.
Характеристики стен
Штробление стен под трубы или кабели осуществляется одинаковым методом. Разницу составляет глубина и ширина борозды. А вот свойства стены могут внести существенные коррективы:
- Штробление в штукатуре – если слой отделки толстый, а проводку нужно уложить обычную, то зачастую базовый материал стен даже не затрагивается. Укладка труб таким образом невозможна.
- Штробы в кирпичных стенах, обычно, не вызывают особых затруднений. Для горизонтального углубления допускается использовать шов между рядами кирпича. Для вертикального понадобится подрезание. Самый удобный инструмент – штроборез, но можно обойтись и стамеской с молотком. Работа сопровождается выделением пыли.
- В бетонной стене борозды производятся перфоратором или болгаркой, так как прочность материала намного выше.
- В панельных домах штробление стен под трубы исключается. Для скрытого монтажа проводки придется воспользоваться описанным выше методом: уложить слой штукатурки, а затем штробировать.
Инструмент для штробления
Штробить стены под проводку своими руками можно как с помощью простых инструментов, так и применяя специальное оборудование. Рассмотрим варианты более подробно:
Инструменты необходимые для штробления стен

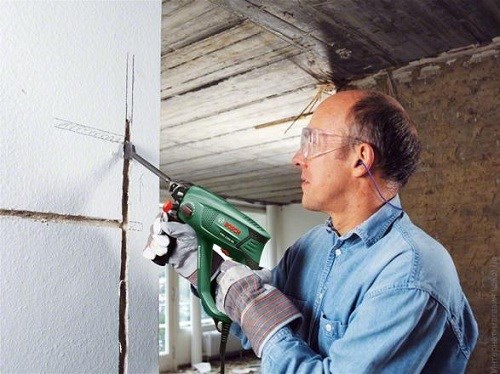

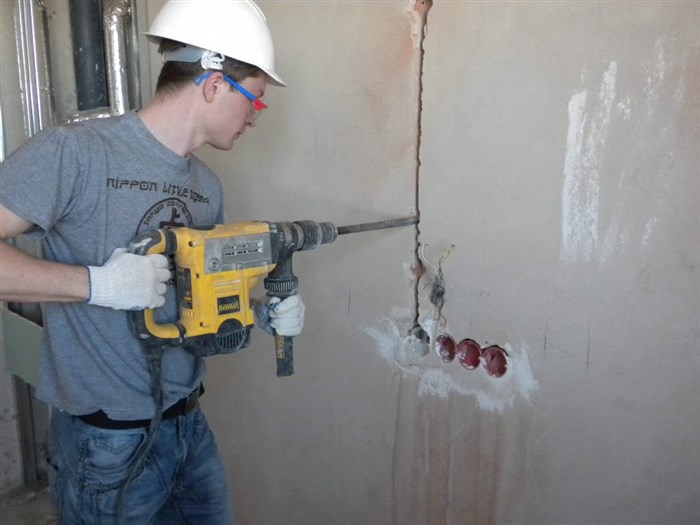

Штробление перфоратором − это самый лёгкий и распространенный метод. Важным его достоинством является то, что при работе образуется мало пыли. К недостаткам его можно отнести то, что бороздки получаются неровными и неаккуратными, да и сам процесс довольно продолжительный, требующий значительных затрат на ремонт.
Штробление болгаркой требует меньше времени, да и бороздки получаются на порядок ровнее. Этот способ не столь популярен, так как он более затратный и пыльный.
Штроборез делает идеально ровную бороздку практически без пыли. Причем глубину и толщину можно регулировать. Несмотря на то, что работы с этим прибором протекают намного быстрее, все-таки этот способ считается наиболее дорогим, так как требуются алмазные диски, которые стоят не мало.
Можно, конечно, проводить дробление поверхности, применяя для этого молоток и зубило, но только это очень трудоемкий процесс, который отнимает много времени.
Как штробить стены под трубы | Стены |
- Необходимо разметить место расположения новых труб;
- В этих местах нужно сделать углубления. Для скрытой проводки лучше использовать полипропиленовые трубы. Перед штроблением стен под трубы важно заранее продумать схему разводки с учетом уклонов, чтобы не допустить пересечений.
Штробление кирпичной стены
Кирпичная стена прочна, поэтому только зубилом или молотком с ней не справиться. Понадобится болгарка с алмазным диском или же перфоратор.

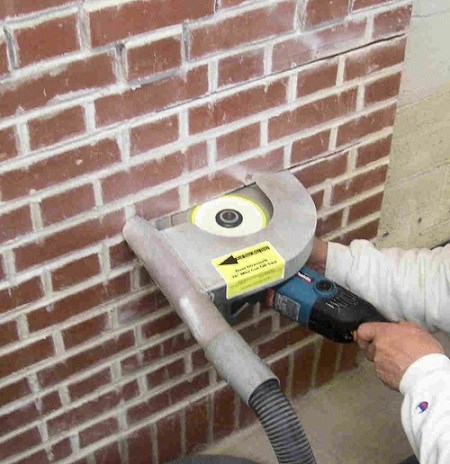

Для этого нужно использовать штроборез – инструмент, в конструкцию которого входит промышленный пылесос. Он ускоряет процесс дробления, так как выполняет сразу два ровных пропила. Недостатком можно считать высокую стоимость инструмента. Кстати, его при желании можно взять в аренду.
Выполнять штробление стен не сложно. Необходимо просто внимательно изучить все особенности и приемы, а также правильно выбрать инструмент.
Зубило и молоток
Ручные приспособления актуальны только при создании каналов небольшой длины и в оштукатуренной поверхности. При прокладке проводки в бетонных и кирпичных стенах, такая работа является трудоемкой и занимает много времени.
Следующий этап предусматривает разметку, которая выполняется двумя способами:
- магистраль прокладывается от распределительного щита в каждую комнату и к месту установки электротехнических устройств (выключателей, розеток) или осветительных приборов;
- от места монтажа электрофурнитуры на общую магистраль с выводом к распределительному щиту.
Монолитный железобетон
- «Лопатка». С помощью такой насадки можно выдалбливать узкую и вытянутую канавку идентичную форме штробы.
- «Штык», которым производится разметка канавки, а «лопаткой» делается увеличение до нужной ширины.
- Бур диаметром от 6 до 10 мм. Работа инструмента выполняется в режиме ударной дрели.
Как должны располагаться каналы?
Расположение штробов не должно осуществляться под произвольным углом. Все способы штробления стен под электропроводку выполняются исключительно в вертикальном и горизонтальном направлениях, но для штробления стен в панельном доме и в несущих стеновых конструкциях не выполняется горизонтальная укладка проводки.
- Минимальное расстояние борозд горизонтальных от потолка должно составлять не более 150 мм и максимальное — не более 400 мм.
- Расстояние между вертикальными штробами и дверными и оконными проемами, углами помещения не должно быть меньше 100 мм.
- Расстояние от труб газоснабжения составляет не менее 500 мм.
- Максимальная глубина борозд 25 мм.
При прокладке магистрали от распределительной коробки до выключателя или розетки предусматривается минимальное количество поворотов.
