Как определить фазу ноль и землю
Самый простой метод определения фазы нуля и земли возможен по расцветке проводов. Этот вариант применим только для построек, где используется стандарт IFC c нормативом используемых цветов для электропроводки.

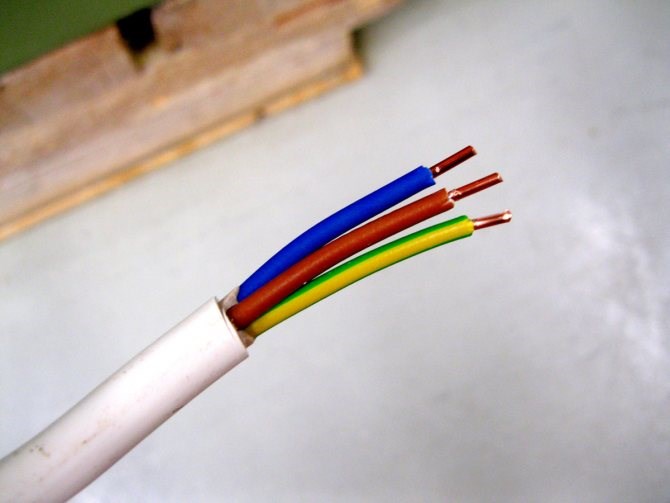

По этим нормам провода электропроводки в домах должны иметь цвета:
— рабочий нулевой проводник обозначается синим или сине — белым цветом:
— защитное заземление должно иметь желто — зеленый цвет изоляции провода:
— цвет изоляции фазы может иметь несколько разных это белый, серый, коричневый и далее.
По этой цветной маркировке проводов достаточно легко определить назначение проводника. Однако от разветкоробки до выключателя, светильника, розеток иногда используется провода другого цвета в основном белого. Как в этом варианте найти фазу ноль и землю.
Для нахождения фазы нуля и земли в таком варианте нужно отключить электросеть квартиры вводным автоматом, открыть разветкоробку, разъединить провода. Прозванивать провода нужно тестером, мультиметром в режиме минимального сопротивления или батарейкой с лампочкой или со светодиодом.
В чем отличия «нуля» и «земли», если они соединены вместе?
Определение фазы нуля и земли индикатором напряжения
Индикатором напряжения можно найти только фазу, ноль и землю придется вызванивать, как описано выше. Перед использованием индикатора напряжения его нужно проверять на работоспособность. Индикатор напряжения с неоновой лампой годен для нахождения фазы, если на нулевом и заземляющем проводе отсутствует наводимое напряжение.
К наводкам неоновая лампа очень чувствительна, так как она загорается при очень маленьком токе. Для электропроводки в квартире или доме наводки на проводах при отключенной сети довольно редкое явление. Но если рядом с электропроводкой находится посторонняя электросеть или дом расположен вблизи высоковольтной линией электропередач, тогда для определения фазы лучше использовать контрольную лампу.
В 7 издании ПУЭ для проверки наличия или отсутствия напряжения использование контрольной лампы не разрешается. Этот запрет основан на том, что индикаторы напряжения с низким сопротивлением не чувствительны к наведенным напряжениям, какие могут создать угрозу жизни человеку.
Этот пункт, скорее всего, применим к кабелям большой длины и большого сечения и проходящим рядом с другими кабелями, находящимися под напряжением. Эти кабеля могут скапливать большой и опасный для жизни заряд, благодаря большой емкости кабеля. Тогда конечно пользоваться контрольной лампой для определения отсутствия напряжения нельзя, она не покажет опасное наведенное напряжение.
Этот пункт касается промышленных предприятий. В домашней электропроводке провода имеют (если имеют) очень малую емкость, что явно недостаточно для опасного наведенного напряжения. Единственно, что пользоваться контрольной лампой нужно очень осторожно, так как имеются открытые не изолированные концы.
Для нахождения фазы контрольной лампой находим два провода, при присоединении к которым лампа горит. В этом варианте мы нашли фазу и ноль.
Теперь один конец контрольки соединяем со свободным проводом. Лампа не горит. Тогда свободный проводник это фаза, а замкнутые через контрольную лампу провода — это ноль и земля. В этом случае может сработать УЗО (если оно имеется).
Теперь берем фазный провод и один из двух оставшихся. Если лампа загорелась и УЗО не отключается, тогда мы нашли ноль, а свободный провод будет землей. Теперь проверяем землю (при установленном УЗО). Соединяем через контрольку фазу и предполагаемую землю. Если лампа моргнет, и УЗО отключит сеть, тогда мы нашли землю.
Чем отличается ноль от земли в электрике
Итак, таким образом, уже становится понятными принципиальное отличие «нуля» от «земли». Ноль служит для передачи электроэнергии, а «земля» для защиты от поражения электрическим током. Как это работает на деле?
В момент, когда происходит утечка тока на корпус электроприбора, ток идёт по кратчайшему пути, в обход человека, если тот прикоснётся к корпусу электроприбора. Кратчайший путь — это как раз и есть контур заземления, к сопротивлению которого предъявляются особые требования. Оно должно быть минимальным, чтобы заземление действительно работало.
При этом многие, скорее всего, путают ноль с землей из-за того, что в некоторых случаях допускается использование нуля в качестве защитного проводника. Согласно правилам ПУЭ 1.7.18 б, в некоторых случаях N проводник объединяется с PE проводником, сочетая в себе сразу две функции, нулевого и защитного проводника.
Это так называемая система зануления, которая позволяет частично осуществлять функцию того же самого заземления. Однако в отличие от классического заземления, в ней нет заземлителей, а только устройства, которые автоматически размыкают цепь при возникновении короткого замыкания в случае утечек тока.
Сделать такую систему самостоятельно достаточно сложно, да и к тому же, опасно. Поэтому к монтажу зануления в квартире должны привлекаться только профессиональные электрики, а не самоучки, которые могут натворить дел. Всегда следует придерживаться требований ПУЭ и не забывать о том, что шутки с электричеством очень и очень плохи.
Как отличить ноль от заземления: от простого до сложного метода
regane
Электричество как показала практика, вовсе не такая сложная и опасная наука, как утверждают электрики. Все что нужно знать, умещается на 3-4 страницах формата А4.
Мои комплексы не позволят мне написать меньше 10
Оно приходит к нам в дом по проводам.
Количество их в зависимости от типа питания может быть разным – 2,3,4,5…
- «Фаза» — основной провод, по которому к нам приходит электричество. Обычно изоляция этого провода имеет черный или белый цвет. Лучше проверять специальной отверткой-тестером, но не языком. Обозначается на схемах как L
- «Ноль» — провод, на которое электричество уходит через нагрузку (Лампочки, пылесос и т.д.). Изоляция обычно синего цвета. Обычно на этом проводе нет напряжения, но бывает всякое и руками его лучше не хватать. Обозначается на схемах как N
- «Защитная Земля, Земля» — защитный провод, на него сходит электричество во время всяких внештатных ситуаций. Провод обычно имеет зелено — желтый цвет изоляции. Обозначается на схемах как PE
Электричество к нам в дом заходит либо в трехфазном, либо однофазном виде. Тут, как говорится, кому как повезло. Разумеется, трехфазные сети, как правило, обеспечивают возможность получения большей нагрузки.
Однофазная сеть (2-х проводная) состоит из фазы и нуля. Реально такое подключение можно использовать только для маломощных приборов в изолированном пластмассовом корпусе и в не особо опасных помещениях (не в сортире, и не в ванной).
3-х проводная состоит из фазы, нуля и земли. До недавнего времени такая проводка использовалась в домах с электроплитами и только для самих электроплит. Сейчас в новых домах используется только такая проводка.
4 или 5 проводов используют для трехфазного питания.
При 5и проводном подключении используются 3 фазных провода, 1 нулевой провод и 1 провод защитного заземления.
При 4х проводном подключении используются 3 фазных провода и 1 нулевой провод, который затем делится на ноль и провод защитного заземления.
Напряжение между любой фазой и нулем — 220В.
Напряжение между двумя фазами — 380В. (Пипец как больно
Напряжение между нулем и землей должно быть 0В.
Браться за ноль голыми руками не рекомендуется, так как при неблагоприятном раскладе нагрузок по фазам может произойти смещение потенциала нуля и вы живенько откинетесь.
Провод «Земля» используется только для защиты, к нему подключаются корпуса бытовых приборов.
В вилке-розетке контакт земли должен соединяться первым, а размыкаться последним, поэтому он в вилке обычно выведен на самую длинную ножку.
Заземление вообще очень полезная штука, не зря тут столько многобукав! Переходим к логическому продолжению темы защиты.
Для защиты от короткого замыкания предназначены автоматические выключатели (среди простолюдинов — «автоматы»). Они срабатывают при достаточно существенных токах короткого замыкания.
Последствия обрыва нуля в трехфазной сети
- 10 мА бывают только на 1 фазу и 16А для особо опасных помещений типа сортира.
- 30 мА — защита человека от прямого прикосновения. Эти УЗО защищают от локальных проблем (растаявший холодильник, пальцы в розетке).
- 300 мА — человека почти не защищает, а только от утечек в изоляции, противопожарное. Ставится сразу после входного автомата. Оно будет срабатывать от серьезных глобальных проблем (нарушения изоляции, пробоя фазы на зануленный корпус).
