СНиП на штробление стен
Компания «Астат» специализируется на алмазной резке и производит штробление строительных конструкций в соответствии с действующими в нашей стране нормативами. Наши специалисты с помощью профессиональных штроборезов быстро и безопасно порежут стены из кирпича, монолита, бетонных блоков для прокладки новых инженерных сетей.
Процесс создания углублений в строительных конструкциях происходит согласно проектному плану с применением соответствующего режущего инструмента. Технологическая схема должна отображать план разводки кабелей, места установки электроарматуры, а также учитывать сечение проводников и диаметры трубопроводов.
Создание технологических штробных каналов используется для прокладки:
- Электролиний – основные каналы режутся параллельно перекрытиям, что позволяет избежать повреждения старых коммуникаций, а разводка линий осуществляется вертикально, давая возможность направить проводники в зону потребления (розетки, выключатели). Ширина и глубина канавок зависит от сечения провода и ограничена 30 мм. Это позволяет во время штробления монолитных стен или перекрытий избежать повреждений силовой арматуры.
- Водопроводных труб – для минимизации рисков не рекомендуется проводить штробление в несущих стенах. Углубление под трубы не должно быть больше трети ширины стены. В железобетонных стенах глубина паза не может превышать ширину защитного слоя и достигать залегания арматурного каркаса. В кирпичной, пено- или газобетонной кладке выполнять штробление проще – отсутствие арматуры позволяет избежать строгих нормативных регламентов.
В жилых помещениях не разрешено использовать для изготовления полостей в стенах ударный инструмент, которые могут снизить прочность несущих элементов. Для производства технологических углублений специалисты «Астат» применяют профессиональные алмазные штроборезы, работа которых сохраняет прочность стен и перекрытий, а также не нарушает допустимые уровни шума и запыленности.
Нормативы СНиП на штробление стен под электропроводку
Правила штробления под проводку
Что делать, если нужно проложить новую электропроводку, не нарушая закон?
Штробление стен выполняется по утвержденной и согласованной план-схеме, с учетом действующих строительных нормативов. При этом строго соблюдаются ограничения и допуски на производство углублений в строительных конструкциях:
Штробление не несущих стен допускается на глубину не более 25 мм (для кирпичных) и до 3 см (бетонных) перегородок.
- Пазы должны быть строго вертикальные или горизонтальные. Не разрешается прокладывать каналов по диагонали. Создание штраб с отклонением по вертикали допускается на поверхностях, имеющих уклон (мансарды, скаты), при этом линия паза должна находиться в одной плоскости со стеной.
- Горизонтальные пазы производится на расстоянии 150 мм от плит перекрытия;
- Вертикальные углубления располагаются на удалении более 100 мм от углов, проемов, а также более 40 см от газовых трубопроводов.
- Штробный канал должен быть прямой, разрешен единственный поворот канал на участке от распредкоробки до точки потребления;
- Длина штробного канала не может превышать 3 м.
Если проектные условия на монтаж электросети не дают возможность провести штробление по перегородкам, на производство углублений в несущих конструктивных элементах необходимо брать разрешение.
Для решения задач точного и безопасного штробления стен под инженерные коммуникации в Москве вы можете обратиться к специалистам компании «Астат». Мы быстро, аккуратно нарежем штробы, не нарушая строительные нормы и постановления.
Что разрешается?
Если вы не хотите нарушать закон, то прокладывайте электрокоммуникации только по перегородкам. В том случае, когда требуется провести кабели по несущим конструкциям, нужно использовать специальные каналы. Для их организации стену следует предварительно нарастить на толщину приблизительно 2,5 сантиметра.
То же самое касается и перекрытий, штробление которых также запрещено ввиду технических сложностей. Оптимальным вариантом будет проложить кабели в слое штукатурки или спрятать их при помощи подвесных потолков.
Есть и более простой, но затратный способ. Он заключается в использовании открытой проводки. Для этого не требуется разрешения регулирующих органов, поэтому все работы могут вестись без согласования.
Можно ли штробить стены в панельном доме под проводку
Инструменты для штробления стен
При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

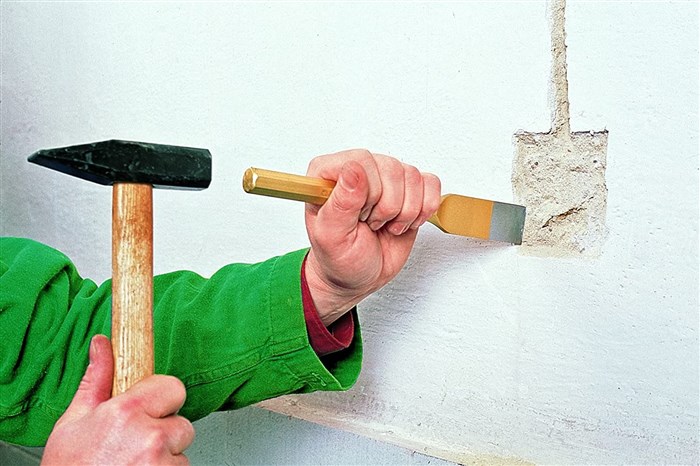

Молоток и зубило – идеальные напарники
Важно! С помощью молотка и зубила сделать штробу в бетоне практически нереально.

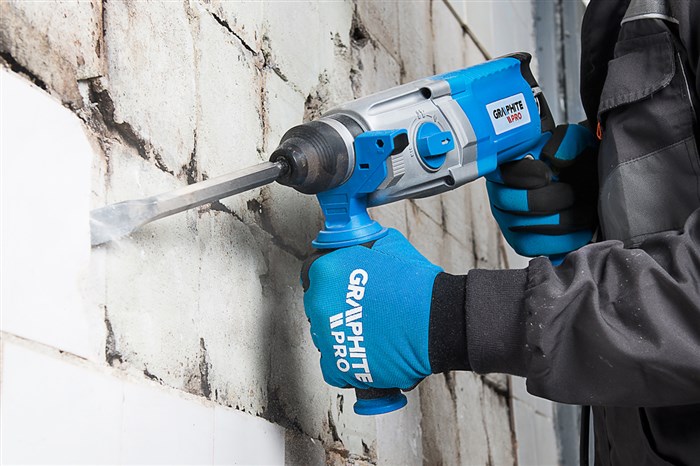

Перфоратор. Он же ударная дрель
Важно! Нельзя ставить лопатку перфоратора поперек борозды. В противном случае может отколоться незапланированный кусок стены.
Универсальная болгарка
Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.
Штроборез, или как проштробить стену под проводку без пыли
Штробление панельных домах: электропроводка в панельном доме
- Молоток и зубило. Минусом такого метода является неудобство работы «дедовскими» инструментами. Даже при хорошей сноровке выходит долго и с кривыми магистралями. Огромным плюсом можно назвать стоимость – дешево однозначно.
- Ударная дрель (перфоратор). Минус – штроба с неровными краями. Плюсы – быстрота процесса и относительная чистота при работе.
- Болгарка. Минусы – большое количество пыли, которую трудно собрать даже строительным пылесосом. Плюс – ровные углубления за короткий промежуток времени.
- Штроборез. Минус – высокая стоимость инструмента. Для одноразового использования получается слишком дорого. Плюсы – быстро, не так шумно, ровные края штроб, без пыли.
Конкретные особенности штробления
Иногда приходится сталкиваться с нестандартными ситуациями, в которых нужны общие знания и еще чуть-чуть советов. Среди наиболее распространённые были выбраны ниже представленные.
Штробление стен под кондиционер
Для кондиционера бытового типа с двумя стандартными блоками – внутренним и наружным нужны особые размеры для штробы. Минимальная ширина должна быть 60 мм, а глубина – 50 мм. Такие размеры позволят разместить, всю «начинку», состоящую из двух медных трубок с утеплителями, двух проводов и гофры для отвода конденсата без повреждений.
Штробление деревянных стен
При проведении электропроводки в деревянном доме, в т.ч. бане, штробление стен запрещено правилами пожарной безопасности. По своей сути, физически это было бы простое вырезание (выдалбливание) канавки, что являлось бы нецелесообразным процессом. Для таких случаев существует наружная проводка, скрытая специальными кабель-каналами, замаскированными «под дерево».
Штробление гипсокартона

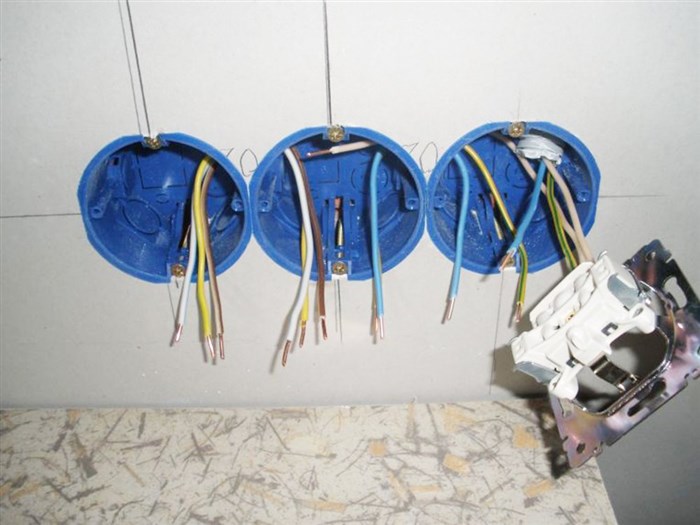

Штробление в листах гипсокартона невозможно из-за его тонкой и хрупкой конструкции. Кабель укладывается за листом. Единственный возможный вариант – это проделывание отверстий под розетку специальной насадкой-коронкой на перфоратор.
Штроба в кафельном полу
Ванная и кухня – два помещения, где может понадобиться штроба в стене. Особых проблем с таким процессом возникнуть не должно. Единственный нюанс в том, чтобы на болгарку или штроборез установить соответствующие алмазные диски. Перфоратором же пользоваться не рекомендуется, чтобы избежать трещин в плитке.
