ПУЭ: Глава 6.3. Наружное освещение

6.3.1. Для наружного освещения могут применяться любые источники света (см. п. 6.1.11).

Для охранного освещения территорий предприятий применение разрядных ламп не допускается в случаях, когда охранное освещение нормально не включено и включается автоматически от действия охранной сигнализации.

6.3.3. Установка светильников наружного освещения на опорах ВЛ до 1 кВ должна выполняться:

1. При обслуживании светильников с телескопической вышки с изолирующим звеном, как правило, выше проводов ВЛ или на уровне нижних проводов ВЛ при размещении светильников и проводов ВЛ с разных сторон опоры. Расстояние по горизонтали от светильника до ближайшего провода ВЛ должно быть не менее 0,6 м.

2. При обслуживании светильников иными способами — ниже проводов ВЛ. Расстояние по вертикали от светильника до провода ВЛ (в свету) должно быть не менее 0,2 м, расстояние по горизонтали от светильника до опоры (в свету) должно быть не более 0,4 м.

6.3.4. При подвеске светильников на тросах должны приниматься меры по исключению раскачивания светильников от воздействия ветра.

6.3.5. Над проезжей частью улиц, дорог и площадей светильники должны устанавливаться на высоте не менее 6,5 м.

6.3.6. Над бульварами и пешеходными дорогами светильники должны устанавливаться на высоте не менее 3 м.

Наименьшая высота установки осветительных приборов для освещения газонов и фасадов зданий и сооружений и для декоративного освещения не ограничивается при условии соблюдения требований п. 6.1.15.

Установка осветительных приборов в приямках ниже уровня земли разрешается при наличии дренажных или других аналогичных устройств по удалению воды из приямков.

6.3.7. Для освещения транспортных развязок, городских и других площадей светильники могут устанавливаться на опорах высотой 20 м и более при условии обеспечения безопасности их обслуживания (например опускание светильников, устройство площадок, использование вышек и т.п.).

Допускается размещать светильники в парапетах и ограждениях мостов и эстакад из негорючих материалов на высоте 0,9-1,3 м над проезжей частью при условии защиты от прикосновений к токоведущим частям светильников.

На территориях промышленных предприятий расстояние от опоры наружного освещения до проезжей части рекомендуется принимать не менее 1 м. Допускается уменьшение этого расстояния до 0,6 м.

6.3.9. Опоры освещения улиц и дорог, имеющих разделительные полосы шириной 4 м и более, могут устанавливаться по центру разделительных полос.

6.3.10. На улицах и дорогах, имеющих кюветы, допускается устанавливать опоры за кюветом, если расстояние от опоры до ближайшей границы проезжей части не превышает 4 м.

Опора не должна находиться между пожарным гидрантом и проезжей частью.

6.3.11. Опоры на пересечениях и примыканиях улиц и дорог рекомендуется устанавливать на расстоянии не менее 1,5 м от начала закругления тротуаров, не нарушая линии установки опор.

уличное освещение

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Регламентированные требования к опорам освещения Бурение каждой скважины краново-буровой установкой под установку опоры должно начинаться после инструментальной проверки спланированной поверхности земли и положения осей каждой опоры. Спрашивайте, я на связи!

Требования к освещению на улицах

  1. Для участков сети, по которым протекает ток от ламп с компенсированными пускорегулирующими аппаратами, равным фазному независимо от сечения.
  2. Для участков сети, по которым протекает ток от ламп с некомпенсированными пускорегулирующими аппаратами, равным фазному при сечении фазных проводников менее или равным 16 мм2 для медных и 25 мм2 для алюминиевых проводов и не менее 50% сечения фазных проводников при больших сечениях, но не менее 16 мм2 для медных и 25 мм2 для алюминиевых проводов.

Питание установок наружного освещения

6.3.15. Питание установок наружного освещения может выполняться непосредственно от трансформаторных подстанций, распределительных пунктов и вводно-распределительных устройств (ВРУ).

6.3.16. Для питания светильников уличного освещения, а также наружного освещения промышленных предприятий должны прокладываться, как правило, самостоятельные линии.

Питание светильников допускается выполнять от дополнительно прокладываемых для этого фазных и общего нулевого провода воздушной электрической сети города, населенного пункта, промышленного предприятия.

6.3.17. Осветительные установки городских транспортных и пешеходных тоннелей, осветительные установки улиц, дорог и площадей категории А по надежности электроснабжения относятся ко второй категории, остальные наружные осветительные установки — к третьей категории.

6.3.19. Освещение открытых технологических установок, открытых площадок производства работ, открытых эстакад, складов и других открытых объектов при производственных зданиях может питаться от сетей внутреннего освещения зданий, к которым эти объекты относятся.

6.3.20. Охранное освещение рекомендуется питать, как правило, по самостоятельным линиям.

6.3.21. Питание осветительных приборов подъездов к противопожарным водоисточникам (гидрантам, водоемам и др.) следует осуществлять от фаз ночного режима сети наружного освещения.

6.3.22. Светильники, установленные у входов в здания, рекомендуется присоединять к групповой сети внутреннего освещения и в первую очередь к сети освещения безопасности или эвакуационного освещения, которые включаются одновременно с рабочим освещением.

6.3.23. В установках наружного освещения светильники с разрядными источниками должны иметь индивидуальную компенсацию реактивной мощности. Коэффициент мощности должен быть не ниже 0,85.

6.3.24. При применении прожекторов с разрядными источниками света допускается групповая компенсация реактивной мощности.

При групповой компенсации необходимо обеспечивать отключение компенсирующих устройств одновременно с отключением компенсируемых ими установок.

Что Должен Содержать Паспорт на Опоры Освещения Виды опор

Паспорт на заземление: какие сведения содержит

В документе отображается не только разного рода техническая и расчетно-исследовательская информация о контуре заземления, а и дополнения — это все схемы заземления.

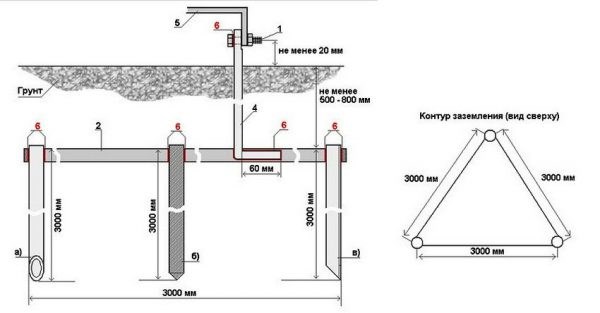

Паспорт включает в себя схему контура заземления

  1. Обложка.
  2. Технические параметры устройства.
  3. Значительное количество таблиц. Вносятся следующие табличные данные:
    • Материалы о визуальной проверке (данные о коррозии, дефектах и предположения по вариантам устранения неполадок).
    • Результаты всех осмотров.
    • Описание проведенных ремонтных работ.
    • Данные, которые отображены в специальных протоколах и актах. Документы о проведении измерений или испытаний отдельно прилагаются к паспорту.
  4. Дополнительные сведения:
    • Данные о возможной связи с аналогичными заземляющими устройствами или различными коммуникациями.
    • Дата ввода заземляющего оборудования в эксплуатацию.
    • Все основные параметры устройства.
    • Сопротивление растекания тока заземлителя.
    • Сопротивление грунта и металлосвязи.

Прописываются дополнительные сведения, если есть необходимость в их фиксировании — это не общеобязательно.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Мероприятия по установке и монтажу опор освещения | Проектирование и монтаж электроснабжения Установка отключающих устройств не требуется в местах кабельных выходов из пунктов питания наружного освещения на опоры, а также переходов дорог и обходов препятствий, выполняемых кабелем. Спрашивайте, я на связи!

Глава 6.3. ПУЭ-7. НАРУЖНОЕ ОСВЕЩЕНИЕ — Электрическое освещение — ПУЭ. Правила устройств электроустановок — РЗА. Все о реле и релейной защите

  • технические параметры и характеристики устройства;
  • данные о приемке изделия;
  • разрешения на его эксплуатацию;
  • гарантии производителя устройства;
  • условия его хранения;
  • меры безопасности во время работы с ним.

Принцип внесения результатов проверки

Осмотр заземления специалистом должен проводиться 1 раз в полгода. Очень важно отображать результат каждой проверки в таблице. Основной момент, на который обращается внимание при проведении такого осмотра, — стойкость заземлителей к коррозии.

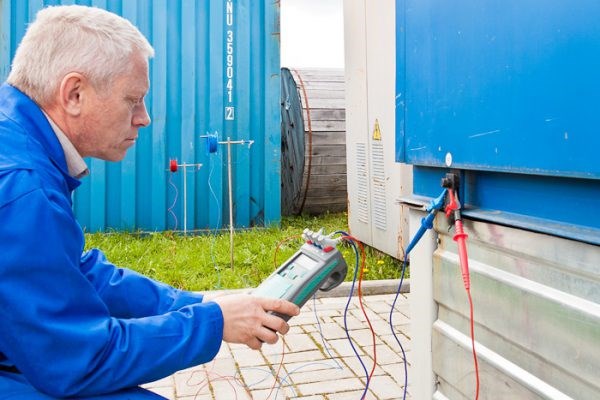

В паспорт записываются результаты проверок контура заземления

На местах соединения электроустановки с заземляющим устройством не должно быть никаких обрывов. Проверяется контакт всех элементов цепи. Может потребоваться вскрыть грунт для измерения электрического сопротивления устройства и для осмотра состояния заземляющей цепи. Результаты заносятся в соответствующую таблицу. Периодичность подобного осмотра — не реже одного раза в 12 лет.

При обнаружении определенных неисправностей с заземляющим оборудованием специалистами будет начата работа по их устранению. На этом этапе часто применяется переносное заземление.
