Сравнение качества автоматических выключателей
Читайте нашу статью, сборка электрического щитка своими руками. Она поможет разобраться со многими нюансами.
На заметку! Современный автомат в отличие от предохранителя после размыкания цепи легко можно снова включить в работу после устранения неполадок в системе электроцепи.
Таблица. Виды автоматических выключателей.
Помимо этой классификации все автоматы делятся также на несколько видов в зависимости от количества полюсов. Именно от этого показателя зависит, кстати, и количество проводов, которые можно подключить одновременно.

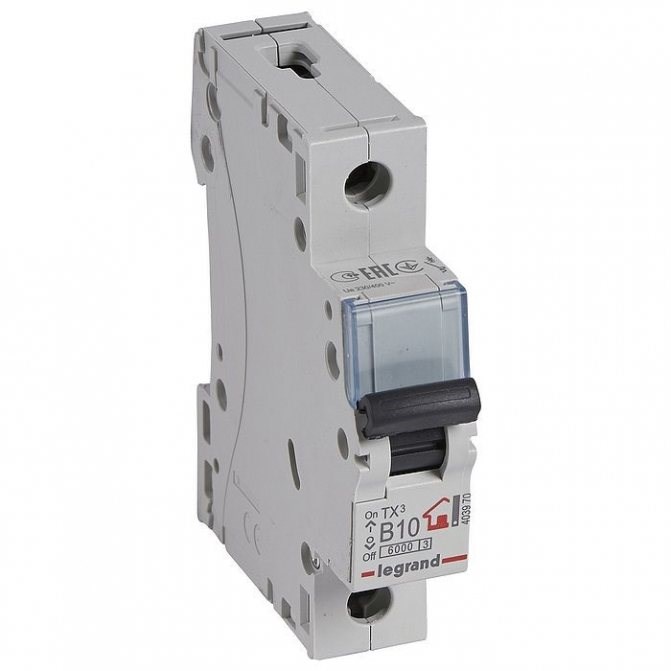

- Однополюсные — для обеспечения безопасности на определенном участке, позволяют подключить только 2 провода — на выход и вход. Полной безопасности не обеспечат, так как ноль всегда остается подключенным — при возникновении неполадок разрывается только фаза.
- Двухполюсные — обеспечивают полное отсоединение от цепи. Ток в проводах полностью пропадает после срабатывания прибора.
- Трехполюсные — для сети с тремя фазами. Как правило, такие устройства используются только в сфере промышленности.
Вопросы и ответы по автоматическим выключателям – интернет-магазин
- неказистый дизайн выключателей;
- мало моделей бытового назначения;
- высокая стоимость для отечественного продукта;
- контакты расположены заподлицо с частями корпуса (а не утоплены вглубь), поэтому при неосторожном обращении мастера может ударить током.
Рейтинг лучших производителей автоматов для электросети
Преимущества использования выключателя нагрузки
- минимальная вероятность повреждения изоляции дугой, даже при долгом использовании или загрязнении, за счет специальной конструкции с двойным разрывом цепи
- небольшая стоимость
- увеличенная электрическая износостойкость
- допускается эксплуатация при умеренных перегрузках
В принципе мини-рубильники и выключатели нагрузки это одно и тоже. Они свободно продаются в магазинах, но пользуются меньшим спросом, чем автоматические выключатели. Мини-рубильники представляют собой устройства, которые используются для коммутации (включения — отключения) цепей под нагрузкой. Они изготавливаются в модульном исполнении и по внешнему виду похожи на обычные автоматы.
Часто задают вопрос: «Зачем нужны мини-рубильники и выключатели нагрузки?» Тем более они стоят намного дороже тех же самых автоматических выключателей. Давайте тут попробуем разобраться с этим вопросом.
Что такое выключатель нагрузки?
Это устройство, которое позволяет быстро произвести включение или отключение какой-либо цепи, находящейся под нагрузкой.
Также некоторые модели выключателей нагрузки имеют двойной разрыв контакта, что позволяет гарантировать полное обесточивание отключаемой линии.
Для того чтобы можно было убедиться визуально, что контакты мини-рубильника разорвались, на некоторых моделях есть специальное смотровое окошко. Через него видно в каком состоянии (замкнутом или разомкнутом) находятся контакты рубильника.
Примером мини-рубильников в старом исполнении могут служить пакетные выключатели, которые стоят перед электросчетчиками в этажных распределительных щитах.
Какие бывают выключатели нагрузки?
Они бывают 1,2,3 и 4-х полюсные. Выбирать стоит в зависимости однофазная или трехфазная у вас сеть и нужно ли рвать ноль рубильником. Устанавливаются такие выключатели нагрузки на стандартную DIN-рейку. Это очень удобно, так как их можно ставить в любых распределительных щитках.
По номиналу тока мини-рубильники подразделяются так же как и автоматы. Это на 16, 20, 25, 32, 40, 63, 80, 100, 125А.
Как отличить выключатель нагрузки от автоматического выключателя?
Внешне мини-рубильники похожи на автоматы, поэтому нужно уметь их различать. Обычно выключатель нагрузки маркируется на корпусе буквами «ВН». Также у мини-рубильника более массивная усиленная ручка управления, что сразу бросается в глаза.
Где можно использовать выключатели нагрузки?
Итак, мы разобрались, что представляют собой выключатели нагрузки. Осталось понять нужно ли переплачивать, покупая их ,и где их нужно ставить?
Расскажу на простом примере. Допустим стоит главный вводной автомат в вашем распределительном щитке, в который вы имеете доступ. Еще обычно в на первом этаже, в подвале или еще где-нибудь стоит распределительный шкаф, где происходит распределение электропитания на разные стояки или квартиры. Он закрыт на ключ и сюда доступ имеет местный электрик.
Пакетный выключатель: что это такое, чем заменяется, подключение
- BZM: доступная по цене базовая линейка. Это промышленные устройства простой конструкции без вспомогательных опций;
- LZM: серия с расширенным функционалом. В приборы могут быть включены дополнительные расцепители, электроприводы для автоматизации процесса управления и прочие аксессуары.
- Существует также серия устройств в модульном исполнении — PLHT. Выбор серии и модели зависит от конкретных условий и конструктивных особенностей электросети объекта.
Как правильно подобрать устройство?
Самое главное, что надо учитывать при выборе автоматического выключателя — это значение номинального тока (т. е. какая будет нагрузка на сеть). Не рекомендуется выбирать выключатель со слишком большим запасом по этой характеристике, так как он может просто не справиться со своей задачей (слишком поздно разорвать электрическую цепь, когда уже будет нанесен урон электрооборудованию).
После определения силы тока следует выбрать класс (тип расцепления). Он показывает, во сколько раз должен быть превышен номинальный ток, прежде чем сработает автомат. Обозначается этот параметр латинской буквой:
- A – превышение в 2-3 раза — подходит для установки в зданиях с протяженной проводкой;
- B – превышение в 3-5 раз — в жилые дома и квартиры;
- C – превышение в 5-10 раз — в цеха и на предприятия, где одновременно подключается очень много электроприборов;
- D – превышение в 10-20 раз — устанавливаются на производствах (как и у выключателей группы С);
Немаловажную роль также играет количество полюсов, так как эта характеристика зависит от количества фаз в здании. Для однофазной сети подходят однополюсные выключатели (для электросетей TN-C, TT) и двухполюсные (в электросетях IT). Для трехфазной сети — трехполюсные (для электросетей TN-C, TT, IT) и четырехполюсные (для электросетей TN-S).
| Технические характеристики / Модель | СВЕТОЗАР 49060-06-C | IEK ВА47-29 MVA20-3-025-B |
| Тип тока, В | Однополюсный, 220В | Трехполюсный, 220В |
| Отключающая способность, кА | 4.5 | 4.5 |
| Номинальный ток, А | 6 | 25 |
| Тип расцепления | С | В |
| Вес, кг | 0.09 | 0.309 |
| Страна изготовителя | Россия | Россия |

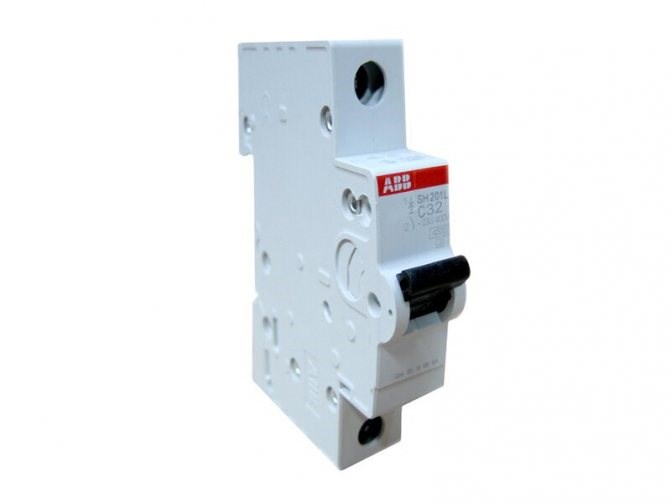

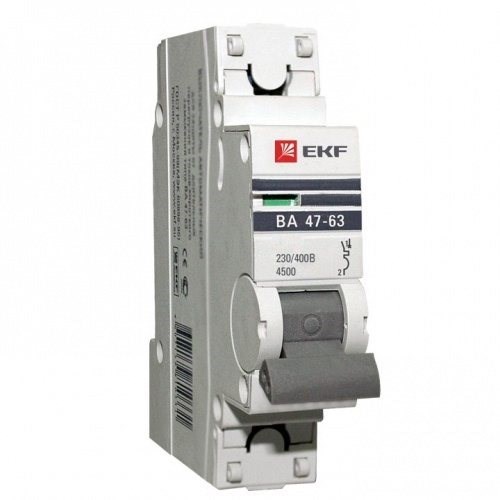

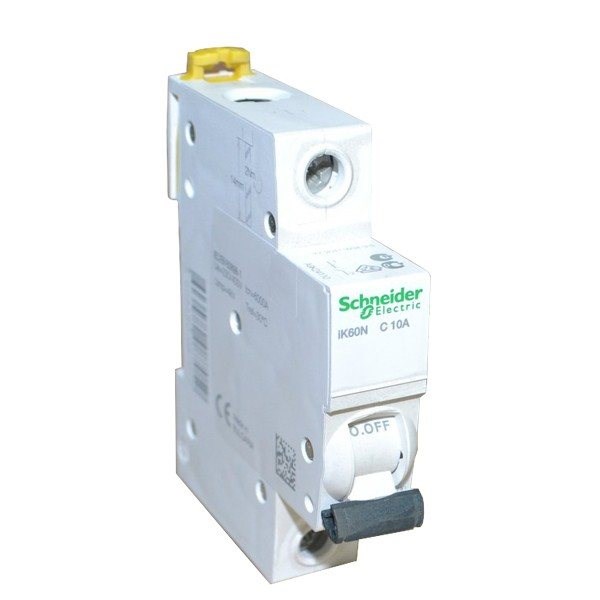

Рейтинг производителей электрических автоматов по надежности: какие лучше
- Тепловые выключатели — защищают только от токов перегрузок сети. Главным рабочим элементом этого вида выключателей является биметаллическая пластина, которая нагревается при превышении допустимого значения тока. Нагреваясь, она разгибается и тем самым обрывает соединение.
- Электромагнитные — защищают только от короткого замыкания. Главными рабочими элементами этого вида устройств являются катушка, пружина и сердечник. В момент, когда сила тока превышает порог допустимого значения, магнитное поле меняется, из-за чего сердечник также меняет свое положение, что приводит к сжатию пружины и выключению устройства.
- Комбинированные — способны защищать как от перегрузки, так и от короткого замыкания. Конструкция прибора включает в себя элементы от первого и второго видов выключателей.
В чем отличие автоматического выключателя от УЗО?
Узнать нужное Вам значение номинального тока очень просто без каких-либо расчетов. Искомую цифру нужно взять из нижеприведенной таблицы:
Допустимое значение тока для проводов с медными жилами
Допустимое значение тока для проводов с алюминиевыми жилами
Предположим, в стене проложен двухжильный алюминиевый провод сечением 5 кв. мм, смотрим по таблице, какое ему соответствует значение номинального тока — 28 А.
При выборе автоматического выключателя эту цифру нужно округлить до ближайшего меньшего значения (так как провод не должен работать на пределе возможностей) из следующего ряда стандартных значений тока выключателей:
6А, 10А, 16А, 25А, 32А, 40А, 50А, 63А. Значит нам нужно устройство на 25 А.
