Устройство и виды светодиодных трубок Т8
Освещение в офисах и помещениях общественных зданий чаще всего сегодня выполнено из светильников с люминесцентными лампами дневного света. Причем в большинстве своем это компактные “квадраты” на потолке с ртутными трубками под цоколь G13.
Эти осветительные приборы стандартизованы под размеры 600х600 мм потолочных систем типа «Армстронг» и легко в них встраиваются. Люминесцентные трубки в свое время повсеместно внедрялись в рамках экономии электроэнергии. В общественных сооружениях и зданиях свет часто включен круглосуточно.
Обычные лампы накаливания в таких условиях быстро перегорают и потребляют слишком много электричества. Люминесцентные аналоги превосходят их в 7–10 раз по долговечности и в 3–4 раза по экономичности.
Потолочные светильники с лампами Т8 – классика в освещении современных офисов, складов, торговых залов, а также учебных, административных и медицинских заведений
Однако технологии продолжают развиваться, постепенно на смену трубкам с вредной ртутью приходят светодиоды. Эта новинка еще более долговечна и потребляет уже на порядок меньше электроэнергии, нежели старые лампочки с вольфрамовой нитью накала.
Внешне и по размерам LED-трубка Т8 полностью повторяет электролюминесцентный аналог. Однако у нее принципиально иное внутреннее устройство и другой принцип питания.
Колба делается из двух половинок. Одна из них является алюминиевой подложкой-корпусом, а вторая тыльная рассеивающим свет плафоном из прозрачной пластмассы. По прочности такая конструкция сильно превосходит обычные стеклянные трубки с ртутью. Плюс алюминий превосходно отводит то небольшое тепло, что образуется при работе LED-элементов.
Плафон-рассеиватель бывает прозрачным (CL) либо матовым (FR) – во втором случае происходит потеря 20–30% светового потока, но зато устраняется слепящий эффект от горящих светодиодов
Для питания LED нужно постоянное напряжение на 12–24 В. Для трансформации переменного электротока, от которого запитаны светильники, в лампе предусмотрен блок питания (драйвер). Он бывает встроенным либо внешним.
Первый вариант предпочтительней, так как упрощает монтаж. Если трубка имеет встроенный драйвер, то ее нужно просто вставить на место старой. А в случае с выносным блоком питания его еще надо будет где-то размещать и закреплять.
Внешний вариант рекомендуется выбирать только при полной замене всего освещения. Тогда подобный БП позволяет немало сэкономить, к нему одному можно подсоединить сразу несколько ламп-трубок.
Количество светодиодов на плате может доходить до нескольких сотен. Чем больше элементов, тем выше светоотдача лампы и мощнее она сама. Но многое зависит и от размеров трубки.
Какие лампы ярче светят: светодиодные, люминесцентные или галогеновые
Какие лучше: LED vs люминесцентные
При сравнении с иными лампами светодиодные сильно выигрывают в плане экономичности. Однако замена люминесцентных трубок на диодки сопряжена с рядом проблем. Просто так вставлять LED в светильник на место газоразрядной лампочки нельзя.
Процесс замены ламп с люминофором на светодиодные аналоги требует перемонтажа проводов в светильнике, который должен выполнять профессиональный электрик – при этом такие модификации не в полной мере соответствуют требованиям безопасности
Перед установкой LED трубок Т8 в светильнике, рассчитанном изначально на подключение люминесценок, необходимо удалить пускатель (стартер). Если светодиодная лампа имеет встроенный драйвер, то ей нужно лишь прямое питание от сети 220 В.
Но в схеме еще и присутствует балласт (дроссель). Часть трубок со светодиодами совместима с ним. Они вполне могут работать без извлечения данного элемента. В этом случае необходимо только выкрутить пускатель.

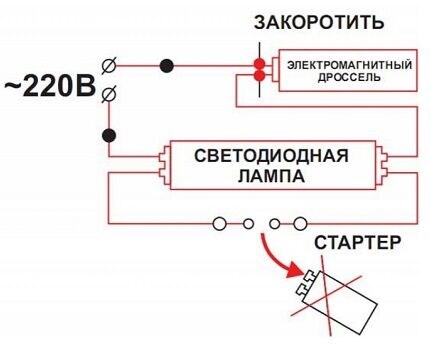

Однако есть модификации линейных LED-ламп, которым балластная нагрузка совершенно не нужна и даже противопоказана. Ее также нужно удалять, соединяя провода в месте образовавшегося разрыва. Подобные переделки приводят к тому, что после поставить обратно трубку-люминесцент уже становится невозможно.
На корпусе светильника при этом обычно никаких пометок об этих модификациях контура питания не делается. В итоге приходит новый электрик и по той или иной причине вставляет люминесценку. А это прямой путь к проблемам в электросети.
Плюс ко всему замеры показывают, что подключенные через дросель светодиодные лампы Т8 могут терять до 20% КПД по энергии. А это дополнительно потребленное электричества впустую. Причем многое зависит от производителя. Одни снижают эти потери практически до нуля, увеличивая себестоимость изделия, а другие просто не упоминают о них на упаковке.
Все изменения в цепи питания светильника должны быть отражены в виде наклеек или надписей на его корпусе, иначе проблем в будущем не избежать
Лучше всего изначально выбирать рассчитанную на прямое подключение трубку. Тогда нужно будет лишь удалить все ненужное из светильника и сделать пометки на осветительном приборе о внесенных изменениях. Это более сложное в монтаже решение, но не такое проблемное в дальнейшем.
В общем, замена люминесценок Т8 на аналогичные по размерам светодиодные лампы имеет целый ряд плюсов:
- Экономия электроэнергии, потребление снижается на 50-80%.
- Более длительный срок службы (производители заявляют о 5–6-ти годах непрерывной работы, но практика говорит о 3–4-х).
- Отсутствие эффекта мерцания.
- Отсутствие опасных ртутных паров.
- Более высокая светоотдача.
Световой поток: какие лампы экономичнее
Большинство потребителей руководствуется именно этим критерием, осуществляя выбор в пользу люминесцентных или светодиодных ламп. Определить разницу в экономичности и электроэффективности этих двух видов можно посредством сравнения их относительно энергопотребления и эксплуатационной эффективности с традиционными лампами накаливания.
Важнейшим показателем, без которого невозможно произвести подобное сравнение, выступает световой поток. Этот параметр определяет, насколько будет светло в помещении дома или квартиры. Измеряется в Lm (люменах; лм). Чем больше цифра светового потока у лампы, тем светлее будет в помещении, во время ее эксплуатации. Со временем это значение может снижаться.
Практически все производители энергосберегающих и лед-лампочек на упаковках указывают соответствие основных рабочих параметров своих ламп аналогичным характеристикам ламп накаливания.
Ориентируясь на средние значения подобных эксплуатационных характеристик большинства распространенных моделей и производителей ламп, был произведен анализ эффективности и экономичности потребления электроэнергии по отношению к значению светового потока. Результаты подобного сравнения приведены в таблице.
Исходя из табличных данных, можно легко определить, что светодиодные лампочки намного экономичнее и лучше по качеству эксплуатации по сравнению с аналогичными энергосберегающими.

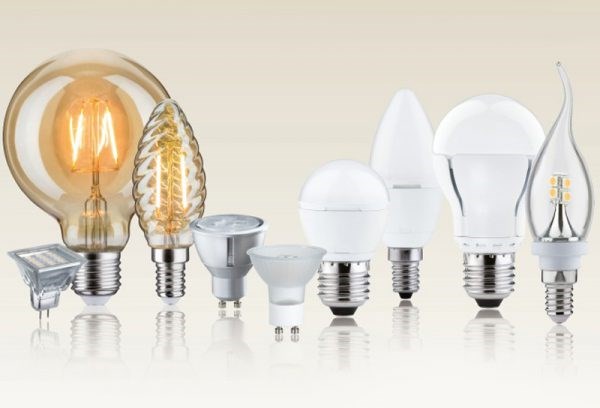

Какие лампочки лучше для дома: светодиодные или энергосберегающие

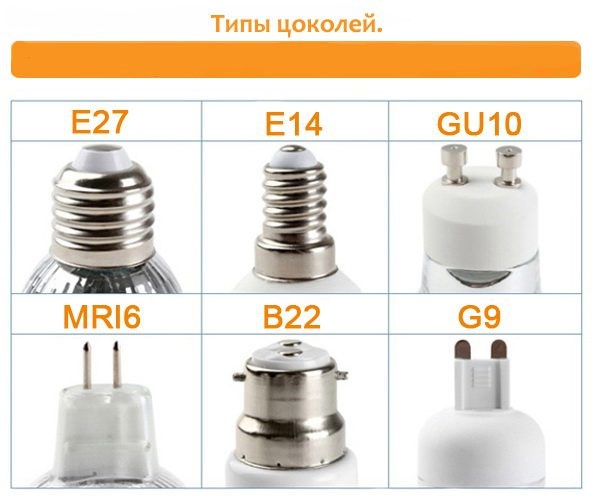

- Стандартные или винтовые. Больше всего распространены в быту: Е14 (миньон) и Е27. Цифрой обозначается диаметр цоколя. Особенностей монтажа не предусмотрено. Лампочки с цоколем типа Е40, Е27 или Е14 разрешено монтировать в патроны стандартных ламп накаливания. Цоколь Е27 имеет резьбу в 27 миллиметров, а Е14 — уменьшенную резьбу в 14 миллиметров.
- Штырьковые. В быту применяются не так часто, как винтовые. Штырьковые контакты чаще применяются в светильниках современных вариантов освещения. Маркировка патрона очень важна.
Коэффициент полезного действия
На экономичность работы лампочки указывает еще и значение соотношения светового потока к рабочей мощности элемента освещения. Такое значение обособляет определенный комплекс показателей и носит название КПД (коэффициент полезного действия) или «световая отдача». Измеряется в лм/Вт. Чем больше показатель, тем более экономично работает лампа.
У лампы накаливания такое значение очень занижено — меньше 10 лм/Вт, следовательно, имеет очень низкую световую отдачу. Это самый существенный ее недостаток. Для сравнения: средний КПД лед-лампы — 90%; у большинства энергосберегающих — ниже 90%.
Чтобы было легче определиться с выбором, стоит рассмотреть, чем еще отличаются эти типы ламп.
