Магнитное поле возникает вокруг проводников, по которым течет ток. Чтобы его обнаружить, есть множество способов, некоторые из которых мы рассматривали в прошлом уроке.

Теперь мы рассмотрим еще один способ — использование мелких железных опилок.

Почему для изучения магнитного поля можно использовать железные опилки? Ответ очень прост: эти маленькие кусочки железа, оказавшись в магнитном поле, намагничиваются — становятся маленькими магнитным стрелками.

Опыт Эрстеда уже показал нам, что магнитная стрелка отклоняется от своего первоначального положения при наличии рядом проводника, по которому течет ток. Теперь у нас будет не одна такая стрелка, а большое их множество. Мы же можем пронаблюдать за тем, как ось каждой такой стрелки будет устанавливаться при действии сил магнитного поля.

Что Можно Определить по Правилу Буравчика Уравнения максвелла

Магнитное поле прямого тока. Линии магнитного поля. Правило буравчика и правой руки

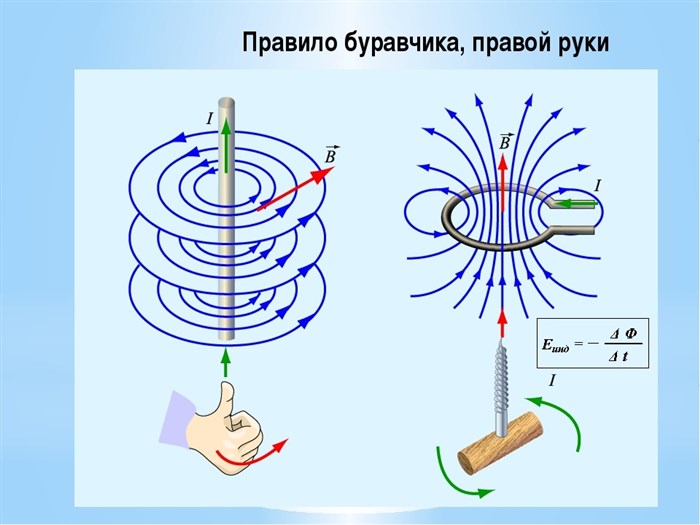

Если правой рукой вкручивать буравчик (винт, штопор) острием по направлению тока, то ваш большой палец будет поворачиваться по направлению магнитных линий.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Правила буравчика и правого винта: закон правой руки для соленоида Если она начнет отклоняться, значит, в этом месте на нее действует магнитное поле проводника с током наш провод где-то рядом. Спрашивайте, я на связи!

Направление тока и линий его магнитного поля. Правило буравчика

Линии магнитного поля

Чтобы описать магнитное поле и созданные им окружности из железных опилок, мы введем новое определение — магнитные линии.

Магнитные линии магнитного поля — это линии, вдоль которых в магнитном поле располагаются оси маленьких магнитных стрелок.

То есть, если мы соединим опилки, образовавшие одну из окружностей, воображаемой линией, то получим окружность, в центре который находится проводник (рисунок 2).

Обратите внимание, что стрелки не только выстраиваются вдоль этих линий, но и ориентируются все в одном направлении по этой окружности. Для того, чтобы проще было это оценить, рядом с проводником можно разместить обычные магнитные стрелки, как на рисунке 2.

Они располагаются на линии магнитного поля, указывая одним своим полюсом в одну сторону. Здесь мы не говорим, что они указывают направо или налево. Они разворачиваются одним полюсом как бы в одном направлении движения по окружности.

Что Можно Определить по Правилу Буравчика Уравнения максвелла

Мнемонические правила для отдельных случаев

Для механического вращения скорости

Удобные и понятные правила можно применить в разных сферах деятельности.

Для угловой скорости

Для рассмотрения механических систем часто приходится оперировать с выражениями угловой скорости (w) и перемещения (v). По движению буравчика определяют направление вектора w.

Для момента импульса

Этот же принцип используют для уточнения параметров момента импульса (L), который зависит от общей массы и ее распределения в исследуемом объекте. Однако выяснить направление вектора можно с применением простого правила буравчика.

Для момента сил

Магнитостатика и электродинамика

Магнитная индукция

Рассматриваемое явление открыто в начале 19 века. Основные зависимости физических величин определены законом Фарадея:

В приведенном выражении «минус» перед второй частью объясняется условием противоположной направленности линий соответствующего магнитного потока (закон Лоренца) току в проводнике.

Для упрощенного рассмотрения методики правило буравчика кратко будет обозначаться далее в тексте аббревиатурой «ПБ». Правило левой руки или правой – «ПЛР» или «ППР», соответственно. Иные сокращения для обозначения направлений:

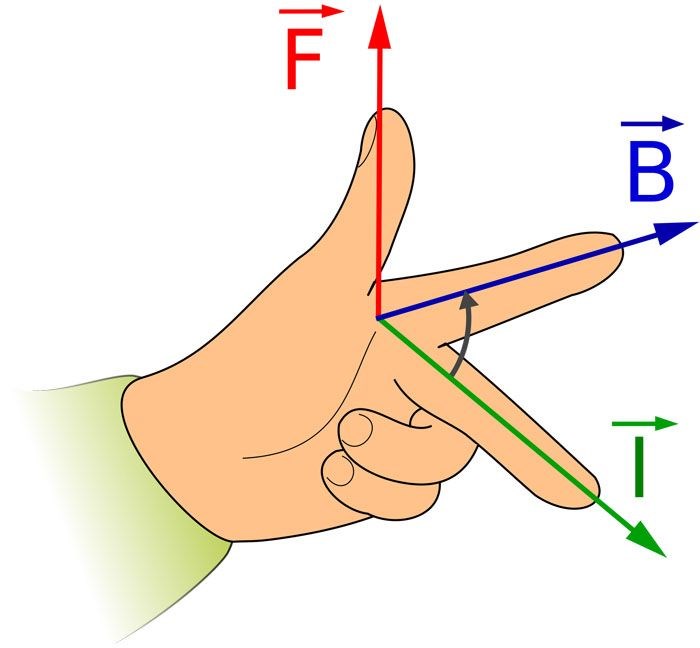

Для тока в проводнике, движущемся в магнитном поле

Уравнения Максвелла

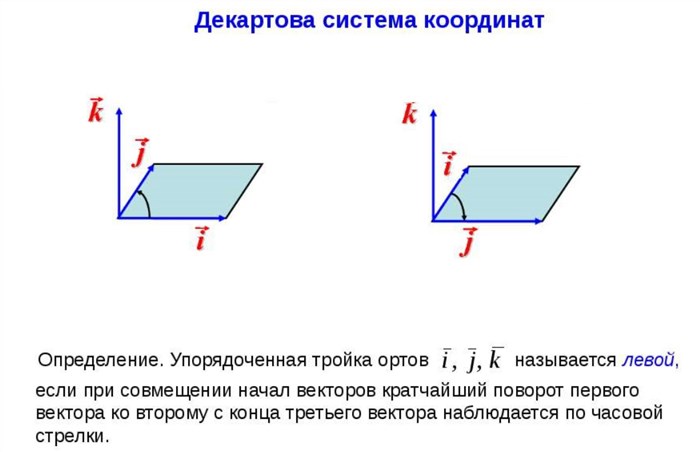

В этом случае применяют возможность выражения операции ротора через произведение двух векторов. Для простоты понимания можно представить вращающуюся жидкую среду обладающей определенной угловой скоростью.

Методы определения базовых параметров

Специальные правила упрощают определение параметров электромагнитного поля

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Магнитное поле – FIZI4KA Из курса физики 8 класса известно, что на всякий проводник с током, помещенный в магнитное поле и не совпадающий с его магнитными линиями, это поле действует с некоторой силой. Спрашивайте, я на связи!

Правило буравчика и правой, левой руки: формула, в чем измеряется сила тока и ампера |

Объяснение названия

В этой части публикации рассматриваются электрические величины. Поэтому следует напомнить о направлении течения тока в проводке – от «плюса» источника питания к «минусу». От контрольной точки с большим потенциалом (ϕ1=10 B) – к месту измерения с относительно меньшим (ϕ1= 5 B).

Кольцевая проводящая конструкция

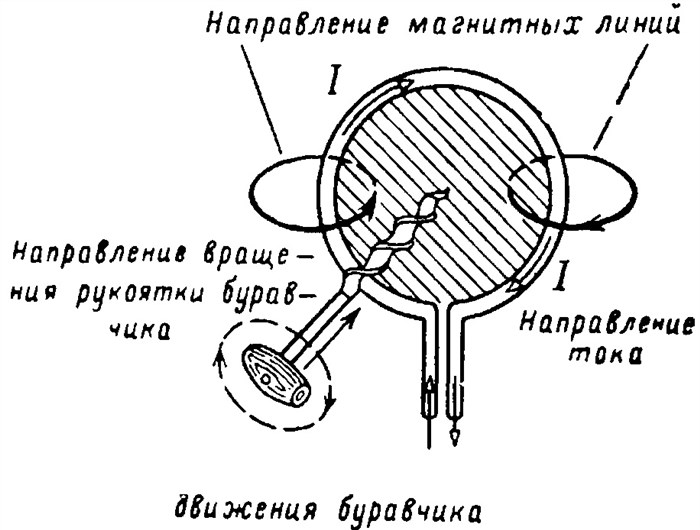

На иллюстрации представлена кольцевая конструкция. Для уточнения характеристик системы в соответствии с базовыми правилами винт вкручивают с учетом реального направления силовых линий. Вращение рукоятки соответствует току в проводе, подключенному к источнику питания.

В этом примере необходимо выяснить направление вектора (В) магнитной индукции и соответствующую конфигурацию линий силового поля. Для проверки сжимают руку в кулак. Один палец ставят вертикально – известный жест «Класс!». Он будет соответствовать движению тока. Вектор, обозначающий магнитное поле, совпадает с положением четырех сжатых пальцев.

Важно! Нельзя прикасаться к проводнику под напряжением при проведении эксперимента, чтобы исключить поражение электротоком.

К сведению. По рассмотренной схеме определяют полюса катушки, подключенной к источнику питания. Пользуются стандартным алгоритмом ППР. Отогнутый большой палец будет показывать на северный полюс.

Конспект урока «Направление тока и линий его магнитного поля. Правило буравчика»

Магнитное поле — это силовое поле, действующее на движущиеся электрические заряды.

Для наглядного представления магнитного поля пользуются магнитными линиями Магнитные линии — это воображаемые линии, вдоль которых расположились бы маленькие магнитные стрелки, помещенные в магнитное поле.

Замкнутость линий магнитного поля представляет собой фундаментальное свойство магнитного поля. Оно свидетельствует о том, что магнитных зарядов, подобных электрическим, в природе нет.

За направление магнитной линии в какой-либо ее точке условно принимают направление, которое указывает северный полюс магнитной стрелки, помещенной в эту точку.

Теперь разберём, от чего зависит направление линий магнитного поля тока более подробно.

Известно, что для получения спектра магнитного поля прямого проводника с током, его можно пропустить через лист картона, а на картон насыпать железные опилки. Под действием магнитного поля железные опилки располагаются по концентрическим окружностям. Поместим вдоль линий магнитного поля магнитные стрелки.

На рисунке показано расположение магнитных стрелок вокруг проводника с током, перпендикулярного плоскости чертежа. Если изменить направление тока в проводнике, то можно увидеть, что изменение направления тока приводит к повороту всех магнитных стрелок на 180 0 . Причем оси стрелок располагаются по касательной к магнитным линиям.

Т.о. можно сделать вывод, что направление линий магнитного поля будет зависеть от направления тока в проводнике.

Эта связь может быть выражена простым правилом, которое называют правилом буравчика (или правилом правого винта).

Правило буравчика заключается в следующем: если поворачивать головку винта так, чтобы поступательное движение острия винта происходило вдоль тока в проводнике, то направление вращения головки указывает направление линий магнитного поля тока.

С помощью правила буравчика по направлению тока можно определить направление линий магнитного поля, создаваемого этим током, а по направлению линий магнитного поля — направление тока, создающего это поле.

Для определения направления линий магнитного поля соленоида удобнее пользоваться другим правилом, которое иногда называют правилом правой руки.

Соленоид — это катушка цилиндрической формы из проволоки, витки которой намотаны вплотную друг к другу в одном направлении, а длина катушки значительно больше радиуса витка. Магнитное поле соленоида можно представить как результат сложения полей, создаваемых несколькими круговыми токами, имеющими общую ось.

Изучение этого поля с помощью железных опилок показало, что внутри соленоида магнитные линии поля представляют собой прямые, параллельные оси соленоида, которые расходятся на его концах и замыкаются вне соленоида.

Зная направление тока в витке, полюсы соленоида можно определить с помощью правила правой руки: если обхватить соленоид, ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.
