Сварочный аппарат своими руками: пошаговая схема сборки аппарата для сварки металла из подручных материалов (фото + расчёты)
При просмотре фото самодельного сварочного аппарата, большинство хозяев частных домов, которые сталкиваются со скреплением металлических деталей, решаются на самостоятельное изготовление одной из моделей агрегата.
Новичкам в этом деле без подробной инструкции обойтись не получится, всем рекомендациям специалистов лучше следовать в точности, чтобы по завершении процесса сборки оборудование исправно работало.
Заводская продукция, выставленная на витринах специализированных магазинов, стоит довольно дорого, поэтому все большее число людей создает рабочие модели собственными силами. Для начала конструирования нужно приготовить или закупить составляющие, без финансовых вложений не обойдется.
Важно учесть конструктивные особенности оборудования, чтобы при первом запуске не столкнуться с коротким замыканием или неработоспособностью устройства.
Содержимое обзора
Не менее практичными будут видеоинструкции, благодаря им получится намного быстрей разобраться во всех этапах работы над созданием оборудования.
Сварочный аппарат своими руками: простая инструкция по сборке
- Запитав две детали к сети в 220 вольт, проверяется целостность обмотки.
- Чтобы снять высоковольтную обмотку, нужно распилить магнитопровод.
- С цепи убирается катушка.
- Из медной шины на 10 кв. мм изготавливается сердечник.
- Под первичную обмотку создается диэлектрическая прокладка.
- Соединяется катушка и магнитопровод.
- Все кабеля подключаются в соответствии со схемой.

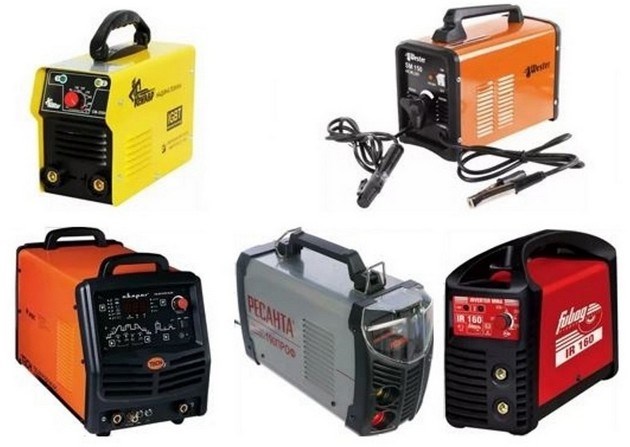

Виды сварочных аппаратов
Чтобы сделать сварочный аппарат своими руками, необходимо вникнуть в суть вопроса и выбрать одну схему для реализации задуманного, после чего приступать к закупке составляющих.
В зависимости от некоторых параметров принято различать такие типы агрегатов как:
Первый приведенный в списке вид считается самым простым, при желании создать второй вариант устройства нужно внедрить в конструкцию специальный блок и сглаживающий фильтр.
Трехфазные модели можно встретить в промышленности, для домашнего использования подобные агрегаты выбирать нерационально.
Совет! Инверторный тип относится к более сложным аппаратам, без базовых знаний сборки плат и понимания схем за самостоятельное создание профессионалы браться не советуют.
На переменном токе
По такому принципу работают классические сварочные аппараты: напряжение с первичной обмотки 220 В понижается до 50 – 60 В на вторичной и подается на сварочный электрод с заготовкой.
Перед тем, как приступить к изготовлению, подберите все необходимые элементы:
- Магнитопровод – более выгодными считаются наборные сердечники с толщиной листа 0,35 – 0,5мм, так как они обеспечивают наименьшие потери в железе сварочного аппарата. Лучше использовать готовый сердечник из трансформаторной стали, так как плотность прилегания пластин играет основополагающую роль в работе магнитопровода.
- Провод для намотки катушек – сечение проводов выбирается в зависимости от величины, протекающих в них токов.
- Изоляционные материалы – основное требование, как к листовым диэлектрикам, так и к родному покрытию проводов – устойчивость к высоким температурам. Иначе изоляция сварочного полуавтомата или трансформатора расплавится и возникнет короткое замыкание, что приведет к поломке аппарата.
Для этого вам понадобится выполнить такую последовательность действий:
оставив только низковольтную, в таком случае намотку первичной катушки уже делать не нужно, так как вы используете заводскую.
Установите на кабель держатель и электрод диаметром 4 – 5мм. Диаметр электродов подбирается в зависимости от силы электрического тока во вторичной обмотке сварочного аппарата, в нашем примере она составляет 140 – 200А. При других параметрах работы, характеристики электродов меняются соответственно.

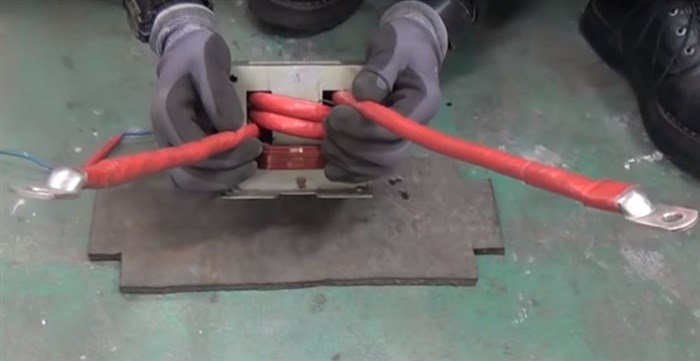

Во вторичной обмотке получилось 54 витка, для возможности регулировки величины напряжения на выходе аппарата сделайте два отвода от 40 и 47 витка. Это позволит осуществлять регулировку тока во вторичке посредством уменьшения или увеличения количества витков. Ту же функцию может выполнять резистор, но исключительно в меньшую сторону от номинала.
Точечная сварка, споттер из микроволновки.
- на переменном токе – выдающие переменное напряжение от силового трансформатора напрямую к сварочным электродам;
- на постоянном токе – выдающие постоянное напряжение на выходе сварочного трансформатора;
- трехфазные – подключаемые к трехфазной сети;
- инверторные аппараты – выдающие импульсный ток в рабочую область.

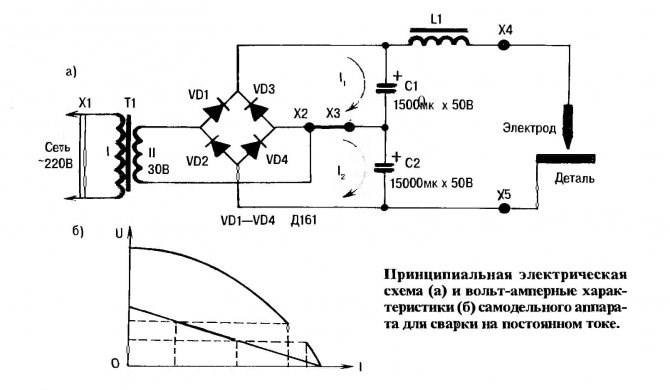

На постоянном токе
Такой аппарат отличается от предыдущего более стабильными характеристиками электрической дуги, так как она получается не напрямую с вторичной обмотки трансформатора, а от полупроводникового преобразователя со сглаживающим элементом.

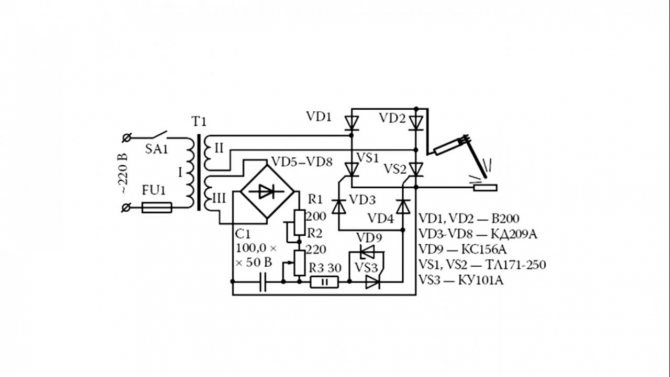

Процесс доработки электрической схемы состоит из таких этапов:
В связи с перегревом трансформатора во время работы, диоды могут быстро выйти со строя, поэтому им нужен принудительный отвод тепла.
Для подключения лучше использовать луженные зажимы, так как они не потеряют изначальную проводимость от больших токов и постоянной вибрации.
Толщина провода выбирается в соответствии с рабочим током вторичной обмотки.
При сварке металлов таким аппаратом всегда следует контролировать нагрев не только трансформатора, но и выпрямителя. А при достижении критической температуры делать паузу для остывания элементов, иначе сварочный агрегат, сделанный своими руками, быстро выйдет со строя.
Для работы понадобится следующий материал
- Утюг советского производства;
- 2 болта М12 длинной 50 мм;
- 2 гайки М12;
- 3 болта М8 100 мм длинной и 5 гаек М8;
- Шпилька 250 мм длинной М8;
- 4 насадки для пайки труб (2 для внутреннего и 2 для наружного нагрева) соответствующего трубам диаметра;
- Сверла 12 мм и 8 мм под болты;
- Заготовка из дерева 40-60 мм диаметром и 200 мм в длину.
Берем утюг и отсоединяем то него верхний пластиковый корпус.
Также следует отсоединить провода, которые ведут к нагревающему элементу. В итоге с нижнего металлического корпуса снимается жестяная защита и отвинчивается крышка от корпуса.
Далее зачищаем внутреннюю часть острия корпуса и отступив 20 мм сверлим отверстие на 12 мм по центру.
На болтах М12 обрезается шестигранная шляпка и получается шпилька для крепления нагревающихся втулок. Таких шпилек необходимо 2 штуки.
Следующее отверстие сверлится на 12 мм по центру в месте снятия крышки. Туда так же вставляется шпилька М12 на которую навинчиваются нагревающие втулки.
Далее длинную шпильку необходимо о корпуса на 45 градусов отогнуть в разные стороны. Тем самым образуются две задние ножки.
Для того чтоб безопасно удерживать прибор необходимо приделать ручку. На корпусе с затылка просверливаются 2 отверстия на 8 и вставляются 2 загнутые шпильки, которые крепятся гайками.
Отметив на торце ручки будущее место под шпильки необходимо просверлить отверстие на 8 мм. Далее ручка набивается на шпильки.
Для того чтоб старый верхний защитный корпус не мешал нагревающимся втулкам необходимо лишнее отрезать. Также в защитном корпусе необходимо просверлить новые отверстия для крепежных винтов.
Устройство собирается и крепится тумблер включения и выключения.
Когда прибор нагреется необходимо заранее подготовленные отрезки труб надеть на нагретые втулки. Необходимо продержать не менее 5 секунд и снимать. Затем следует быстро соединить детали. Такая пайка позволяет достичь герметичного соединения.
