КАК РАЗОБРАТЬСЯ В МАРКИРОВКЕ ПРОВОДОВ
Существует большое количество различных марок провода — ПВС 2х0,75; ПУГВ 1х2,5; ШВВП 2х0,5; АППВ 2х2,5; ПУГВВ 2х1,5 и т.п., но что означают эти буквы и цифры в их маркировке?
В маркировке провода, после буквенного обозначения цифрами записывается число токопроводящих жил и площадь их сечения, т.е. надпись 3х1,5 означает, что провод содержит три жилы площадью сечения полтора миллиметра каждая.
Для маркировки провода принята следующая классификация:
- «А» — алюминий. Обозначает, что материалом токопроводящих жил является алюминий, если буква А отсутствует, значит в основе провода медные токопроводящие жилы;
- «П» — означает «провод»;
- «ПП» — «плоский провод»;
- «Г» — гибкие токопроводящие жилы. (например, ПРГИ).
После буквы «П» ставится буква, которая характеризует материал изоляции:
Кроме этого, изоляция часто защищается различными оболочками:
- «В» — провод имеет дополнительную оболочку из ПВХ-пластиката;
- «Н» — негорючая оболочка;
- «Л» — оплетка из хлопчатобумажной пряжи, покрытой лаком. Букву Л ставят на последнем месте в обозначении марки провода;
- «ТО» — оплеткой пропитанная противогнилостным составом, для прокладки в стальных трубах (например, ПРТО).
Провода для воздушных ЛЭП расшифровываются следующим образом:
- СИП — самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена;
- СИП-1 — с неизолированной нейтралью;
- СИП-2 — с изолированной нейтралью;
- СИП-4 — с равными по сечению изолированными жилами;
- А — неизолированный провод, скрученный из алюминиевых проволок;
- АС — неизолированный провод, состоящий из стального сердечника и алюминиевых проволок.
Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Эти цифры обозначают степень гибкости проводов. Чем выше значение, тем провод более гибкий.
Разберем все перечисленное на примере: провод ПВС 2х0,75
Маркировка кабеля
Точно также производится и маркировка кабеля:
- А — токопроводящая жила — алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди;
- В — винил. Оболочка из поливинилхлоридного (ПВХ) пластиката;
- В — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката;
- Г — гибкий или небронированный.
В зависимости от группы использования в маркировке кабелей встречаются следующие обозначение:
- С — свинцовая оболочка;
- 2л — две лавсановые ленты;
- Г — голый. Защитный покров из двух стальных оцинкованных лент;
- К — защитный покров из круглых стальных оцинкованных проволок;
- Ц — изоляция бумажная, пропитанная нестекаемым составом.
КАК РАЗОБРАТЬСЯ В МАРКИРОВКЕ ПРОВОДОВ — Группа Компаний КабельСнабСервис
Разновидности и обозначение кабелей
Для передачи электрического тока используются кабели, провода и шнуры. Это разные конструкции.
- Провод – проводник из 1 или нескольких жил, одно- или многопроволочных, голых или изолированных. Некоторые провода имеют внешнюю защитную оболочку, что делает их очень похожими на кабель.
- Кабель – проводник из 1 или нескольких токоведущих жил, каждая имеет свою изоляцию. Все пространство между жилами заполняется мелованным составом, лентами или нитками. Это предупреждает слипание жил.
- Шнур – проводник из медных многопроволочных жил. Его главное свойство – высокая гибкость. Сечение шнуров минимальное, изоляция разная.
Технические характеристики у проводников разные. Подбирают их в зависимости от назначения и параметров.
Различают кабели по множеству признаков: тип изоляции, материал жилы, количество жил и оболочек.
Материал жилы
Ток проводит довольно большое количество сплавов. Однако наибольшее распространение благодаря относительной дешевизне получили алюминиевые и медные.
Медные – 2 место по электропроводности. Жилы гибкие, эластичные, не боятся сгибания. Лужение, пайка, сварка выполняются без дополнительных материалов. В облуживании не нуждаются и со временем почти не изменяют своих свойств. Однако медные проводники и контакты медленно окисляются на открытом воздухе. Кроме того, медный кабель дороже и тяжелее.
Современная проводка в квартирах делается из кабелей с медными жилами, так как алюминиевый не выдерживает настолько высокой мощности.
Характер изоляции
Параметр указывается в паспорте и влияет на условия эксплуатации кабеля.
- Допустимое напряжение – для бытового использования достаточно моделей, выдерживающих 660 В.
- Высокая температура – проводник нагревается при прохождении тока. Материал изоляции должен выдерживать эту рабочую температуру неограниченное время.
- Низкая температура – для прокладки проводов воздушным путем в холодных регионах нужен вариант изоляции, который способен выдерживать морозы.
- Стойкость к ультрафиолету – изоляция должна выдерживать солнечный свет весь срок эксплуатации.
- Прочность на разрыв – чем больше, тем лучше.
Учитывается и материал изоляции. В быту чаще всего встречается ПВХ – гибкий износостойкий изолятор, негорючий и легкий. Но для внешней проводки лучше брать резину – она устойчивее к холоду и сохраняет гибкость. Если электрокабель укладывают по прямой линии без сильных изгибов, можно брать вариант с полиэтиленовой изоляцией: он прочен и не боится морозов, но жесткий.

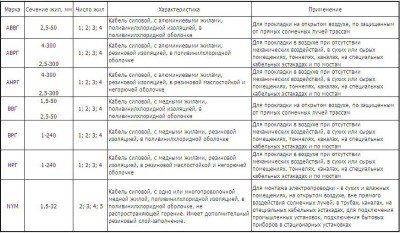

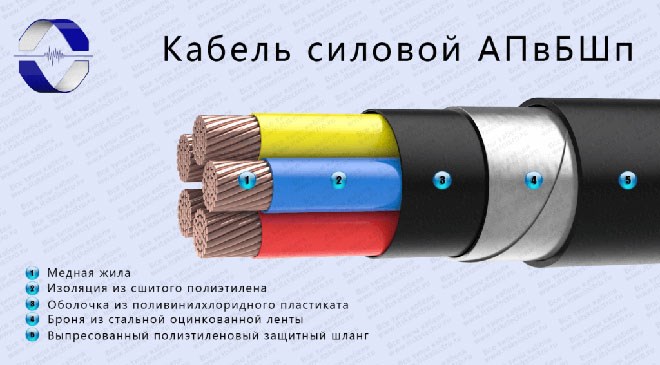

О маркировках кабелей: таблицы обозначений маркировки кабельной продукции
- если первой стоит литера «А», это означает, что фаза из алюминия, в противном случае речь идет о медных жилах;
- Б – вторая литера, если есть, указывает на наличие изоляции вокруг токоведущей жилы;
- В – есть изоляционный слой на базе ПВХ;
- Р – есть изоляция из резины;
- П – оболочка полиэтиленовая, в маркировке указывают какая именно: Пс – самозатухающая, Пв – вулканизированная;
- АС или АА – означает, что при «А» – обмотка алюминиевая, при «С» – свинцовая;
- К – указывает на наличие стальной бронированной оцинковки;
- Б – если она не вторая литера, означает, что есть частичная броня;
- Г – марки кабеля можно использовать в горных выработках. Если «г», прописная буква, значит есть герметизация;
- Шв, Шп, Шпс – покрытия из ПВХ, полиэтилена, негорючего шланга;
- О – каждая имеет свою оболочку;
- нг – материал не горит;
- Э – если литера находится в начале кода, она указывает на то, что кабель предназначен для шахт.
Разновидности и обозначение проводов
Электропровод чуть менее надежен, чем кабель и используется при невысоких напряжениях и небольшой силе тока. Для обозначения характеристик изделий тоже используется буквенно-цифровой код.
Классификация
Классификация проводника связана с назначением и конфигурацией.

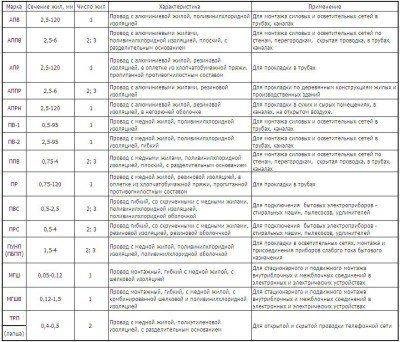

Плоские – жилы внутри провода расположены в одной плоскости, так что проводник выглядит плоским, а не круглым. Самые популярные марки проводов следующие:
- ПБПП – защищенный вариант с медными однопроводными жилами, используется для подключения розеток и светильников;
- ПБППг – обладает большой гибкостью, можно изгибать при монтаже;
- АПУНП – провод с алюминиевыми однопроволочными жилами в защитной оболочке.
Проводник с перемычками – жилы размещаются в одной плоскости, но между собой соединены перемычками из того же материала, что и изоляция. Различают следующие марки:
Одножильные – проводник с 1 жилой. Популярны следующие:
Провода для электрошнуров – отличаются высокой гибкостью. В быту используют 2 варианта:
Провода для шнуров не подходят для укладки в стену. В таких условиях оболочка разрушается через 3–4 года.
Маркировка
Маркировка проводов в основном буквенная и сходна с кодом для кабелей. Если первая литера «А», то в проводе жилы алюминиевые. Если ее нет, то медные. Есть другие сходства.
