Принцип работы греющего кабеля для водопровода
Греющие кабели используются для подогрева водопровода, кровли, карнизов и других элементов, где нежелательно замерзание воды зимой. Самым простым вариантом являются резистивные греющие кабели, они бывают одножильные и двухжильные.
Резистивный кабель работает как обычный электрический нагреватель. Принцип работы заключается в том, что по проводнику с большим сопротивлением протекает ток при этом выделяется тепло. Чем больше сила тока и сопротивление проводника, тем больше тепловыделение.
Резистивный кабель продаётся кусками фиксированной длины, каждый кабель имеет постоянное сопротивление и при работе по всех своей длине выделяет одинаковое количество тепла.
В зависимости от способа подключения к электричеству резистивные кабели разделяются на одножильные и двухжильные.
Греющий кабель для водопровода: монтаж, как подключить обогревающий кабель, подключение обогрева труб саморегулирующимся кабелем, нагревающий кабель внутри трубы
- их невозможно наращивать или укорачивать
- если два резистивных кабеля перекрещиваются или находятся близко друг к другу, это приводит к их перегреву, разрушению изоляции и замыканию
- сгоревший резистивный кабель нужно менять полностью, заменить только его часть нельзя
- нагрев всегда происходит по всех длине и с максимальной мощностью
Одножильный нагревательный кабель
Такой резистивный кабель состоит из одной проводящей жилы, покрытой изоляцией, затем экранирующей оплёткой и сверху наружной оболочкой. Схема одножильного кабеля показана на рисунке:
В одножильном кабеле есть всего одна проводящая жила и она же является нагревательным элементом. Такому кабелю нужно подключение к электричеству с обоих концов, а значит кабель нужно прокладывать петлёй: начиная от источника до конца обогреваемого участка водопровода и обратно, так чтобы оба конца кабеля были в одном месте.

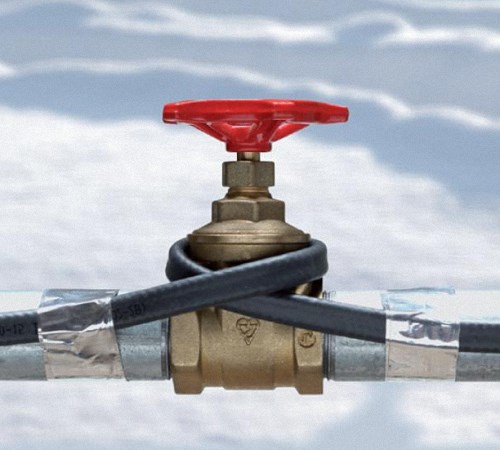

Одножильные кабели больше подходят для устройства замкнутого контура обогрева, например для тёплого пола или обогрева кровли. Если для обогрева участка водопровода используется одножильный кабель, его можно уложить с двух противоположных сторон трубы.
Одножильный кабель можно монтировать только снаружи трубы. Монтаж внутрь трубы делать нет возможности по двум причинам:
- проложенный одножильный кабель будет занимать в полости трубы свой двойной объём, что создаст дополнительные потери напора воды
- неизвестно как будет располагаться кабель: он может наложиться в одном месте, и это приведет к перегреву.
Сфера применения
Греющие провода в зависимости от типа и технических параметров используют для обогрева:
Главное их предназначение заключается в недопущении замерзания перемещающейся жидкости за счет повышения температурного режима. Применение обогревающего кабеля для водопровода актуально, как в грунте, так и на открытом воздухе.
Его функционирование основано на возможности преобразования электричества в тепло. Сам кабель его не передает. Он только принимает тепловую энергию и отдает ее трубе, либо цистерне или желобу.
Нагревательные системы обладают неоспоримым преимуществом – наличием возможности зонального применения. Это означает, что можно из комплекта элементов собрать мини конструкцию для обогрева определенного участка без подключения ко всей коммуникации. В результате экономятся и материалы, и электроэнергия.

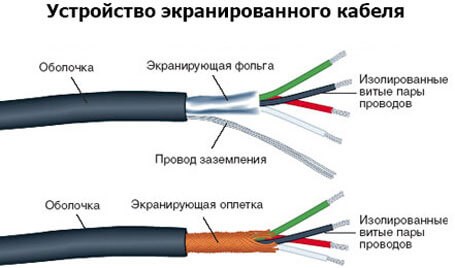

Основными элементами нагревающего кабеля для водопровода являются:
- Внутренняя жила, количество которой бывает разным. Для ее изготовления задействуют сплавы, отличающиеся высокой степенью электрического сопротивления. Чем выше этот показатель, тем больше будет удельное тепловыделение.
- Защитная полимерная оболочка. Одновременно с изоляцией применяется алюминиевый экран или сетка, сделанная из медной проволоки.
- Прочная поливинилхлоридная наружная оболочка, прикрывающая все внутренние элементы.
Принцип работы греющего кабеля для водопровода
- На 55 миллиметров разрезают и удаляют защитную оболочку саморегулирующегося кабеля.
- Экранизирующую оплетку расправляют и скручивают в виде «хвостика».
- Второй слой изоляции снимают на 40 миллиметров.
- Между тонконесущими жилами осторожно вырезают нагревательную матрицу так, чтобы не повредить.
- С концов этих жил удаляют первый изоляционный слой. На жилы надевают и зажимают две голубые соединительные гильзы, имеющие диаметр 1,5-2,5 миллиметров, а на скрученную медную оплетку – желтую гильзу сечением 4 – 6 миллиметров.
- Для соединения подготавливают силовой кабель. Для этого с него снимают 30 миллиметров наружной оболочки и зачищают концы.
- На силовой кабель надевают термоусаживаемую трубку размером 16х120 миллиметров.
- В соединительные голубые гильзы вставляют и зажимают медные жилы силового кабеля, а экранирующую оплетку помещают в желтую гильзу. Их затем усаживают и зажимают феном.
- Термоусаживаемую трубку 16х120 миллиметров, надетую ранее на силовой кабель, сдвигают и усаживают феном на соединение, и дают остыть в течение 5 – 10 минут.
- В завершение силовой кабель подсоединяют к вилке или соединительной коробке.
Виды греющего кабеля
Нагревательный провод для водопровода бывает резистивным или саморегулируемым. Каждый вид имеет определенную область применения. Кабели резистивные используют для обогрева коротких участков трубопроводов небольшого диаметра – не более 40 миллиметров, а на протяженных отрезках труб наилучшим образом себя зарекомендовали саморегулирующиеся провода.
Характеристики провода резистивного типа
В продаже потребителям предлагаются отрезки резистивного подогревающего кабеля для водопровода определенной длины, у которых постоянное значение сопротивления. В процессе функционирования они по всей своей протяженности отдают одинаковое количество тепловой энергии.
При монтаже нагревательной системы одножильный кабель следует подсоединять с двух сторон. Схема подключения греющего кабеля данного типа похожа на петлю. Сначала его нужно подсоединить к источнику энергии, далее намотать или протянуть по всему трубопроводу и вернуть в исходную точку.
Отопительные замкнутые контуры обычно задействуют при необходимости обеспечить обогрев водосточной системы кровли или при обустройстве «теплого пола», кроме этого, имеется вариант, применимый для водопроводов.
Монтаж внутри трубы греющего кабеля с одной жилой не выполняют, поскольку укладке «петли» требуется побольше внутреннего пространства, а в случае случайного пересечения провода возникнет перегрев. А вот двухжильный вариант отличается тем, что жилы в нем разделены, при этом одна ответственна за нагревание, а вторая – за энергоподачу.

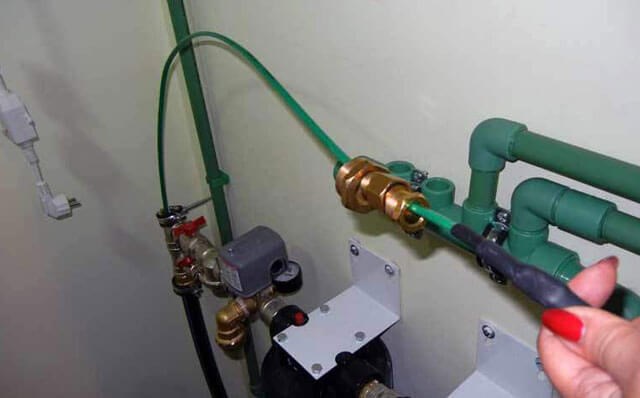

Схема подключения отличается. Необходимости выполнения петлеобразного монтажа нет. Кабель к источнику питания подключают одним концом, а второй протягивают вдоль трубы. Резистивные провода с двумя жилами используют для водопроводов очень активно. Можно проложить такого типа греющий кабель внутри трубы, пользуясь тройниками и уплотнителями.
Основное его преимущество заключается в доступной цене. Многие потребители отмечают продолжительный срок службы, достигающий 15 лет, надежность и несложное проведение монтажных работ.
- Высокая степень вероятности, что в местах близкого нахождения двух проводов или их пересечения, может возникнуть перегрев.
- Фиксированная протяженность. Его ни укорачивать, ни увеличивать нельзя.
- Нет возможности заменить перегоревший участок. В этом случае провод придется поменять полностью.
- Мощность у него всегда одинаковая по всей длине, ее нельзя регулировать.
Чтобы не расходовать деньги на постоянное подключение согревающего кабеля для водопровода, следует подсоединить термостат с датчиками. Когда температура понижается до + 2-3 градусов, этот прибор автоматически запускает нагрев, а при достижении + 6-7 ºС отключает подачу энергии.
