Что такое ток и напряжение простыми словами. Чем отличается ток от напряжения
Чтобы разобраться во всем этом, для начала напомним строгие определения из учебника (зазубривать их- очень полезное занятие!). Итак, ток, точнее, его величина, есть количество электрического заряда, протекающее через сечение проводника за единицу времени: / = Qlt. Единица тока называется «ампер», и ее размерность в системе СИ- кулоны в секунду, знание сего факта пригодится нам позднее.
Наверное, основную разницу между током и напряжением можно было заметить уже из определения. Но для удобства мы приведем два основных различия между рассматриваемыми понятиями с более подробным описанием:

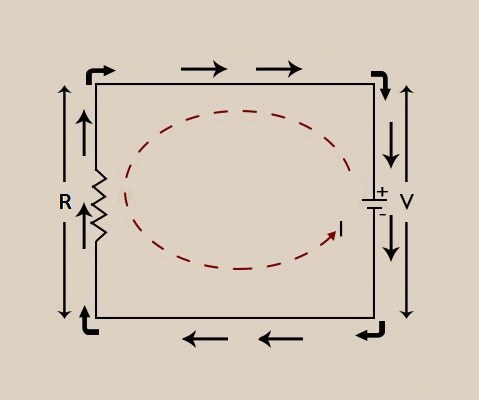

- Ток – это количество электричества, в то время как напряжением называют меру потенциальной энергии. Иными словами, оба этих понятия сильно зависят друг от друга, но при этом являются очень разными. I (сила тока) = U (напряжение) / R (сопротивление). Это главная формула, по которой можно вычислить зависимость силы тока от напряжения. На сопротивление влияет целый ряд факторов, включая материал, из которого сделан проводник, температура, внешние условия.
- Разница в получении. Воздействие на электрические заряды в разных приборах (например, батареях или генераторах) создает напряжение. А ток получается путем прикладывания напряжения между точками схемы.
Неспособность воочию видеть электрический ток и поток зарядов всегда была проблемой для тех, кто пытается воспринимать основные электрические понятия. Два основных компонента исследований сила тока и напряжение, как правило, неверно истолкованы теми, кто пытается разобраться в теме. Эта статья поможет вам понять разницу между ними.
Основные понятия электричества вращаются вокруг одного атомного компонента ― электрона. Неустойчивые атомы, имеют либо дефицит, либо дополнительные электроны в своей валентной зоне. Лишние электроны с одного нестабильного атома стремятся в валентную зону атома имеющего дефицит электронов.
С помощью внешнего электрохимического источника, можно создать движение электронов. Любые две клеммы могут быть использованы для подключения этого источника заряда и создания двух контактов один с положительным потенциалом, а другой с отрицательным.
Разница потенциалов между двумя такими точками, одна из которых выступает в качестве источника, а другая приемника электронов, называется напряжением. Единицей измерения напряжения является вольт, и его символ «V» .
Предохранители
Предохранитель используется в электрической цепи и электромонтажных работах , чтобы прервать поток чрезмерного тока через его компоненты. Производители электрических предохранителей указывают характеристики с помощью двух параметров — напряжения и силы тока. Критерии выбора предохранителя зависят от номинального напряжения цепи, в которой он будет работать.
Напряжение электрического тока – виды, формула, единица измерения
Упорядоченное движение электронов — постоянный и переменный ток
Разобравшись с электрическим током, перейдем к особенностям упорядоченно движения носителей электрического заряда. Ранее уже приводилось определение постоянного тока, в котором отмечалось постоянство величины и направления. Что же это значит?
Объясним простыми словами, что такое ток, который с течением времени не изменяется по величине и направлению. Начнем с величины и для примера возьмем батарейку 1,5 Вольт.
Величина — это сила тока. То есть другими словами это отношение электрического заряда (q), прошедшего через поперечное сечение проводника, ко времени его прохождения (t). Естественно, считать количество электронов, прошедших за единицу времени через сечение проводника, мы не будем, но можем разобраться, от чего эта величина зависит:
- От напряжения источника питания (батарейки). Напряжение — это разность потенциалов. На примере батарейки мы уже отмечали, что на отрицательном электроде происходит химическая реакция, производящая свободные электроны, а на положительном электроде — поглощающая свободные электроны. То есть, если батарейка напряжением 1,5 Вольт, то можно условно сказать, что отрицательный полюс имеет потенциал -1,5 Вольт, а положительный 0 Вольт. Соответственно разность потенциалов 0-(-1,5) = 1,5 Вольт. Какой точно потенциал на том или ином выводе батарейки сказать трудно. Важно лишь то, что разность потенциалов должна давать напряжение батарейки.
- От сопротивления цепи (проводника и подключенных нагрузок). Чем больше сопротивление, тем меньше сила тока.
Возвращаясь к постоянному току, который не изменяется по величине, следует отметить, что пример с батарейкой не совсем корректен. Батарейка со временем исчерпывает свой ресурс. Соответственно падает напряжение и сила (величина) тока. Поэтому лучше рассматривать иные источники постоянного тока, либо при рассмотрении батарейки не учитывать ее ресурс.
Резюмируем. Ток не изменяющийся по величине в первую очередь является следствием наличия не изменяющегося по величине напряжения источника питания. Не изменяющееся направление постоянного тока — это движение электронов от минуса к плюсу. Только нужно помнить, что направление тока берется обратным — от плюса к минусу.
Для наглядности обратимся к программе Multisim, смоделируем пример с источником постоянного тока и посмотрим на осциллографе график напряжения. При этом вместо батарейки возьмем генератор постоянного тока с напряжением 230 Вольт. Затем сравним графики постоянного и переменного напряжения:
Что такое ток и напряжение простыми словами. Чем отличается ток от напряжения
- На отрицательном электроде (анод) батарейки происходит химическая реакция, производящая свободные электроны. На положительном электроде (катод) происходит химическая реакция, поглощающая свободные электроны.
- У каждой из двух химических реакций есть свой электрический потенциал. Эти потенциалы противоположны по знаку. Разница между ними определяет напряжение батарейки.
- Когда цепь между полюсами батарейки разомкнута, реакции на электродах не протекают. Свободные электроны остаются на электроде — им некуда идти, так как внутри батарейки образуется барьер, предотвращающий прямой контакт анодного и катодного материалов друг с другом.
- При замыкании цепи образовавшийся излишек электронов начинает движение от отрицательного электрода к положительному. Одновременно электродвижущая сила переносит ровно тот же заряд в обратном направлении внутри батарейки к аноду. Химическая реакция повторяется снова и снова до тех пор, пока не иссякнет ресурс батарейки.
Постоянный ток и сопротивление — нестандартный подход
Сопротивление электрической цепи — это важнейший показатель, неотделимый от напряжения и силы тока. В зависимости от конфигурации электрической цепи изменяется сопротивление. Соответственно по закону Ома изменится и сила тока при неизменном напряжении.
Завершая тему постоянного тока стоит рассмотреть особенность передачи энергии с учетом всех трех показателей — напряжения, силы тока и сопротивления. Приведем небольшой пример, который объяснит многое:
- Провод 1 Ом от +115 до +92 Вольт — разность потенциалов +23 Вольта.
- Лампочка 8 Ом от +92 до -92 Вольт (в середине спирали 0 Вольт) — разность потенциалов +184 Вольта.
- Провод 1 Ом от -92 до -115 Вольт — разность потенциалов +23 Вольта.
Напряжения на резисторах просчитываются с помощью закона Ома. И с учетом полученных напряжений можно проанализировать потенциалы в цепи с постоянным током:
Помимо расчетов или использования программ потенциалы можно определить и нестандартным способом. Для этого достаточно привести цепь к определенному сечению проводника. Так например лампочку сопротивлением 8 Ом можно представить как провод, длина которого складывается из 8 участков по 1 Ому. Покажем это схематически:
Завершая тему постоянного тока объясним, почему светится лампочка в рассмотренном выше примере. Все предельно просто. Электроны в процессе упорядоченного движения взаимодействуют с кристаллической решеткой. В результате этого взаимодействия вольфрамовая спираль лампочки нагревается. От повышения температуры начинает выделяться энергия в виде света и тепла.
