Мне довольно часто приходится сталкиваться с вопросом как правильно разделить входящий PEN проводник на N и PE. Также эти вопросы уже много раз задавались в комментариях на сайте и я обещал опубликовать материал на эту тему. Хоть не так быстро, но все-таки я свое обещание выполнил ))) Об этом говорит данная статья. Приятного чтения!
Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.
Данный перевод позволяет во всех розетках подключить защитные контакты, таким образом, позволяет заземлить всю домашнюю технику и обезопасить человека от поражения электрическим током.
Сегодня практически везде в частном секторе и во многих домах советской постройки используется старая система заземления TN-C. Поэтому при реконструкции электропроводки нужно делать переход на TN-C-S, т.е. нужно разделить PEN проводник на самостоятельные N и PE.
На это нам даст ответ ГОСТ Р 50571.1-2009. В п.312.2.1 есть следующие строки:
В электроустановках жилых и общественных зданий, торговых предприятий, медицинских учреждений запрещено применять PEN-проводники. PEN-проводник распределительной сети должен быть разделен на нейтральный и защитный проводники на вводе электроустановки
Все мы живем в жилых же зданиях и согласно данного пункта мы видим, что PEN проводник у нас запрещено применять. Еще в этом пункте написано, что разделение нужно выполнять на вводе электроустановки. В частных домах, коттеджах и дачах это нужно делать в вводных щитах учета, а в многоквартирных домах это нужно делать в ВРУ.
После разделения в вводном щите PEN проводника на N и PE объединять обратно их уже нельзя, т.е. запрещено. Об этом гласит ПУЭ п. 1.7.131.

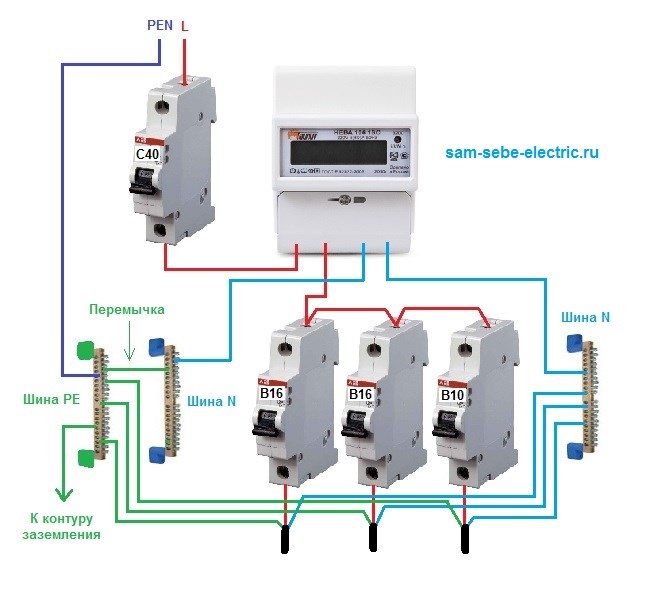

Также из этого пункта мы видим, что для разделения нужно приготовить две шины. Одна шина для подключения нулевых рабочих проводников и вторая для подключения нулевых защитных проводников. Еще эти шины должны быть соединены между собой. Это соединение делается перемычкой из кабеля.
Приходящий PEN проводник сначала нужно подключать к шине PE и потом от этой шины делать перемычку на шину N.
При применении системы TN рекомендуется выполнять повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Для повторного заземления в первую очередь следует использовать естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.
Также в данном пункте написано, что повторное заземление не нормируется, но все-таки стоит делать контур заземления надежным и качественным. По нормам сопротивление изоляции контура заземления не должно превышать 4 Ом. Вы сами без специального прибора этот параметр измерить не сможете.

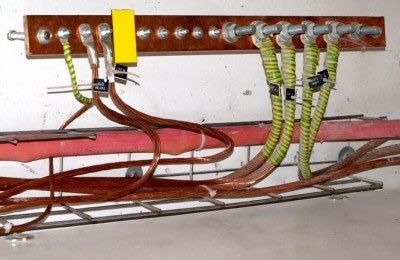

Нулевой защитный проводник: обозначение на схемах и правила монтажа
Правила прокладки защитных проводников
Правила, предъявляемые к прокладке защитных проводников:
- в линии не должно присутствовать устройств, которые могут нарушать непрерывность цепи (предохранители, автоматы защиты, выключатели, удаляемые вставки и др.);
- все отдельные токоведущие части и электрооборудование должны подсоединяться к защитному проводу напрямую.
Не допускается соединение нескольких устройств шлейфом;
Защитные проводники (PE-проводники) | ПУЭ 7 | Библиотека |
Виды заземления проводника
Виды заземления в зависимости от функций РЕ проводника
В старых системах заземления TN-C функции защитного и нулевого рабочего проводника объединены по всей сети, поэтому отдельного PE проводника в них нет.
С 2007 года ПУЭ запрещают использование такой системы заземления. В новом строительстве используются более современные и безопасные системы заземления (TN-C-S, TN-S и др.).
В таких сетях на магистрали роли защитного и рабочего заземления выполняют отдельные контуры. В этом случае подвод к частным сетям (домам, зданиям) должен выполняться с соблюдением электрической независимости N и РЕ проводников. В TN-C-S допускается в частной сети объединять защитный и нулевой проводники.
При объединении двух нулевых проводников в один PEN, сечение последнего должно быть не меньше, чем рабочего провода N.
Правилами устанавливается минимальное сечение PEN провода: 16 мм2 из алюминия, и 10 мм2 из меди.
При использовании трёхфазных сетей, сечение защитного проводника устанавливается не менее, чем фазных проводников, имеющих сечение до 16 мм2, и не менее 50% сечения фазных проводников при сечениях фазных проводов более 35 мм2.
Если сечение фазных проводов находится в интервале 16-35 мм2, то величина РЕ проводника должна быть не меньше 16 мм2.
Как выполнить разделение
В жилых зданиях: частных домах, коттеджах и дачах это нужно делать в вводных щитах учета до счетчика, а в многоквартирных домах и остальных зданиях это можно выполнить в ВРУ.
После разделения в вводном щите PEN проводника на N и PE объединять их далее в другом месте электрической установки по ходу распределения энергии запрещается. Это требование закреплено в п. 1.7.131 ПУЭ (см. Главу 1.7).

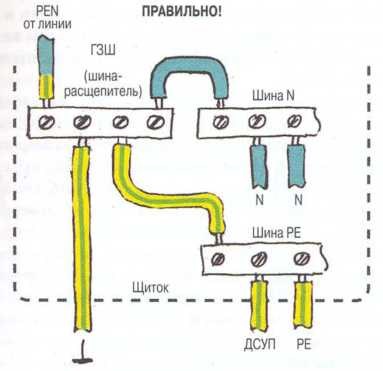

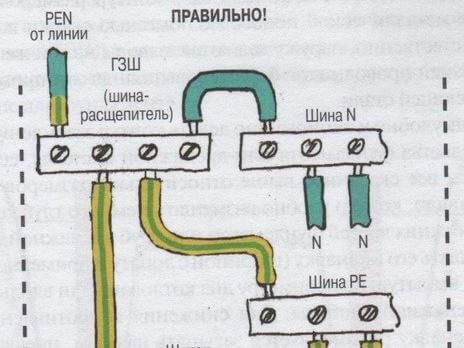

Требования ПУЭ также определяют, что при монтаже в месте разделения PEN-проводника на нулевой защитный и нулевой рабочий провода необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или ГЗШ (шине-расцепителю, рис. 2) или шине нулевого защитного-проводника.
Если на вводе отсутствует коммутационный аппарат или автоматический выключатель, то использование шины расцепителя теряет смысл, так как оно создает лишние болтовые соединения, где может ухудшиться контакт.
Таким образом, необходимо для разделения проводника иметь две шины. Одну шину нужно будет использовать для подключения нулевых защитных проводов, вторую — для нулевых рабочих.
При монтаже обе шины могут соединяться между собой с помощью кабельной перемычки. Вводной совмещённый PEN проводник подключается сначала к шине PE, а затем от этой шины отводится перемычка на шину N.
В соответствии с требованиями ПУЭ (п 1.7.61) при использовании системы TN требуется сделать повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах, используя в первую очередь естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.
Если естественные заземлители отсутствуют, то монтируется искусственное заземление и соединяется с шиной PE, к которой уже подключен PEN проводник.
При однофазном и трехфазном вводе принцип разделения совещенного проводника одинаков. Разница в том, что в однофазной системе электроснабжения один вводной фазный провод, а в трехфазной — три фазных провода.
В новых квартирах с системой заземления TN-C-S разделение совмещенного проводника на нулевой рабочий и нулевой защитный производят в ГРЩ. От него уже идут два провода отдельно на этажный щит и в квартиры, как показано на схеме ниже:
Напоследок рекомендуем просмотреть полезные видео по теме:
Вот и все, что хотелось рассказать вам о том, где должно быть выполнено разделение PEN проводника на PE и N по правилам ПУЭ. Еще раз дублируем ответ, чтобы вы наверняка запомнили: в частных домах провод нужно разделять до счетчика перед вводным коммутационным аппаратом, а в квартирах это делается в ГРЩ.
