Как проверить диод?
Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.
Но для начала вспомним, что представляет собой полупроводниковый диод.
Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.
У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод – анод. Он является положительным.
На физическом уровне диод представляет собой один p-n переход.
Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.
Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение (+), а к катоду – отрицательное, т.е. (—). В таком случае диод открывается и через его p-n переход начинает течь ток.
При обратном включении, когда к аноду приложено отрицательное напряжение (—), а к катоду положительное (+), то диод закрыт и не пропускает ток.
Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.
У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.
В обратном включении, когда к аноду подключен минусовой (—) вывод тестера, а к катоду плюсовой (+), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.
В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо Vf), что дословно переводится как «падение напряжения в прямом включении«.
Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.
Лекция 1. Полупроводниковые диоды — Студопедия
Проверка диода.
Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки. В этом мы скоро убедимся.
Производить проверку будем мультитестером Victor VC9805+. Также для удобства применена беспаечная макетная плата.
Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.
Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов. Не забывайте об этом важном правиле!

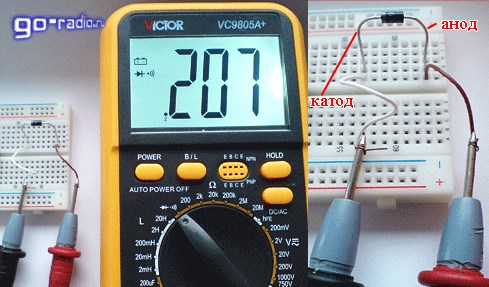

Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).
Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (Iобр). Но он настолько мал, что его обычно не учитывают.
Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.
На дисплее покажется «1» в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.
Многие задаются вопросом: «Можно ли проверить диод не выпаивая его из платы?» Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.
Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!
В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.
Принцип действия выпрямительного диода

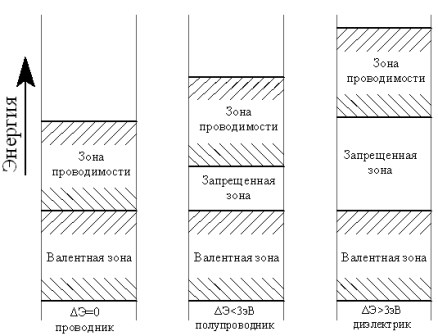

Полупроводники по своим электрическим свойствам являются чем-то средним между проводниками и диэлектриками.
Как ведет себя диод при прямом и обратном включении
Прямое направление — направление постоянного тока, в котором диод имеет наименьшее сопротивление.
Обратное направление — направление постоянного тока, в котором диод имеет наибольшее сопротивление.
Рассмотрим поведение тока в цепи при прямом и обратном включении на переменное и постоянное напряжение. Изначально мы будем иметь синусоиду, которая получается от источника переменного тока.
При таких способах подключения отсекается половина синусоиды положительная или отрицательная. На выходе — пульсирующий переменный ток одного знака (считай, постоянный, только загвоздка в том, что им никто не пользуется).
Ток течет от анода к катоду, некоторые прибегают к сравнению с воронкой. В широкое горлышко жидкость проходит быстрее, чем в узкое. Принцип работы заключается в пропускании тока при прямом включении и запирании диода при обратном включении (отсутствии тока). Всё дело в запирающем слое, который испаряется или расширяется в зависимости от способа подключения диода.
Рассмотрим поведение диода в схеме постоянного тока. На левом изображении ток, напряжение проходит — лампочка горит (черная) — это прямое включение. На правом изображении диод не пропускает достаточно тока и напряжения для загорания лампочки — обратное включение.
Что Такое Прямое и Обратное Включение Диода
- первая Д — характеризовала весь класс диодов
- далее шел цифровой код:
- от 1 до 100 — для точечных германиевых диодов
- от 101 до 200 — для точечных кремниевых диодов
- от 201 до 300 — для плоскостных кремниевых диодов
- от 301 до 400 — для плоскостных германиевых диодов
- от 401 до 500 — для смесительных СВЧ детекторов
- от 501 до 600 — для умножительных диодов
- от 601 до 700 — для видеодетекторов
- от 701 до 749 — для параметрических германиевых диодов
- от 750 до 800 — для параметрических кремниевых диодов
- от 801 до 900 — для стабилитронов
- от 901 до 950 — для варикапов
- от 951 до 1000 — для туннельных диодов
- от 1001 до 1100 — для выпрямительных столбов
