Для чего нужен контур заземления?
Изъясняясь сухим техничным языком, заземление подразумевает электрическое соединение с землей (грунтом) нетоковедущих частей электроустановок, выполненное преднамеренно. … Контур заземления необходим для того, чтобы ток распределился между человеком и заземляющим устройством обратно пропорционально их сопротивлениям.
Занулением — называется соединение металлических нетоковедущих частей электроустановки с нулем (нулевым проводником сети). По своему назначению заземление и зануление выполняют одну и туже задачу – защищают человека от поражения электрическим током. … — заземление осуществляется защиту снижением напряжения прикосновения.
Что является определением понятия искусственный заземлитель ответ
- T — заземление.
- N — подключение к нейтрали.
- I — изолирование.
- C — объединение функций, соединение функционального и защитного нулевых проводов.
- S — раздельное использование во всей сети функционального и защитного нулевых проводов.

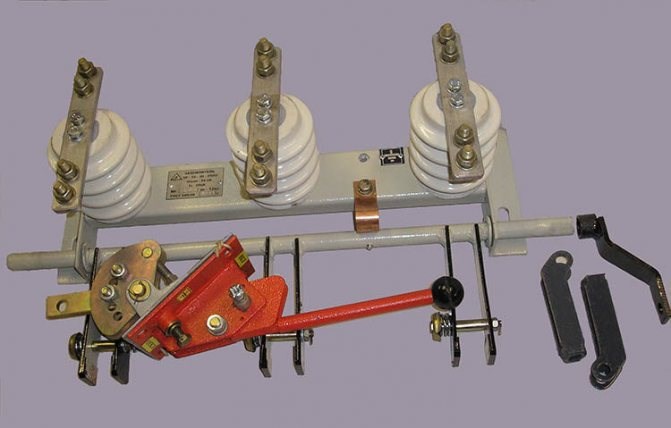

Как происходит соединение

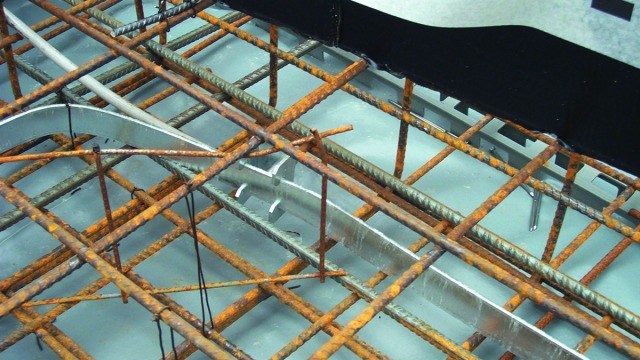

Закладки являются элементами, благодаря которым происходит соединение электрического оборудования с цепью. Сюда же можно подключить любое технологическое оборудование, находящееся внутри или снаружи здания, и таким образом заземлить его. Многие бетонные конструкции оснащены ушками из арматуры, имеют в качестве соединительных деталей сварочные швы или болты.
Такие выступы можно использовать для создания цепи без использования дополнительных металлических деталей. При отсутствии подобных соединений монтажники пользуются гибкими перемычками, которые можно приварить к металлическим конструкциям.
Внимание! Перемычки не должны быть в сечении меньше 100 мм2.
Важно! Заземление более эффективно, когда электрическая система объекта оснащена УЗО (устройством защитного отключения) или аналогичными защитными приборами. Такие устройства моментально реагируют на утечку тока.
Искусственных заземлителей в электроустановках
Что нельзя использовать
При монтаже рабочего заземления нельзя применять некоторые железобетонные конструкции, поскольку они могут не соответствовать требованиям безопасности. Например, если фундамент сборный, он не подходит в качестве естественного заземлителя, так как вряд ли удастся создать непрерывную цепь.
В этом случае лучше использовать арматуру блоков, расположенных близко друг к другу. Только после такой операции можно будет преступать к сооружению естественного заземления.
При невозможности по каким-либо причинам создать такой контур лучше отказаться от использования естественного заземлителя и создать искусственную цепь.
Запрещено применять в качестве заземлителя стоковые трубы (канализацию), поскольку на стыках у них слабый электрический контакт.
Железобетонные стойки на подстанциях можно использовать только в том случае, если они были сделаны с использованием специального бетона (электротехнического).
Принцип работы
Условием нормального функционирования заземления является низкое сопротивление заземлителя. Эта величина зависит от параметров грунта:
Способность грунта впитывать заряд сильно падает при замерзании. Поэтому штыри заземлителя вбивают на глубину ниже отметки промерзания, зависящей от широты местности. Данные о глубине промерзания грунта для разных регионов Российской Федерации приведены в СНиП «Строительная климатология».
Электролитический и модульный заземлители стоят дорого, потому их традиционные аналоги остаются востребованными. Штыри в такой конструкции располагают по-разному:
Число стержней и расстояние между ними определяются расчетом.
Сопротивление заземлителя периодически проверяют. Максимально допустимая величина — 30 Ом.
Модульный (наращиваемый)
- Влажность грунта — не менее 3%. В сухой почве бетон обладает высоким сопротивлением.
- Отсутствует гидроизоляция (битумное покрытие допускается).
- Монолитная конструкция. Можно использовать и сборные, но для этого необходимо соединить электросваркой арматуру соседних блоков. Также поступают со свайным фундаментом: арматуру свай приваривают к арматуре ростверка.
Материалы для контура заземления
Контур заземления должен иметь высокую механическую прочность, низкое электрическое сопротивление и возможность надежного соединения. Кроме того, немаловажную роль при выборе материала играет его стоимость.
Параметры и материалы штырей
Электроды или штыри обычно делаются из стального профиля. Данный материал привлекает возможностью заглубления стержней путем простого вбивания. При этом электрическое сопротивление его вполне удовлетворяет требованиям при достаточном поперечном сечении. Штыри могут выполняться из таких материалов:
- Пруток. Наиболее распространенный вариант – стержень диаметром 16-18 мм. Арматуру использовать не рекомендуется, т.к. она подвергается калению, что приводит к увеличению удельного сопротивления. Кроме того, рифленая поверхность приводит к нерациональному использованию сечения стержня.
- Уголок. Чаще всего применяется уголок размером 50х50 мм с толщиной стенки 4-5 мм. Нижняя часть заостряется для упрощения забивания.
- Труба диаметром более 50 мм с толщиной стенки 4-5 мм. Толстостенные трубы рекомендуются для твердых грунтов и регионов с частыми засухами. В нижней части такого штыря сверлятся отверстия. При пересыхании почвы в трубу заливается соленая вода, что повышает рассеивающую способность грунта.
Из чего делать металлосвязь
Электроды, забитые в землю, соединяются между собой металлосвязью. Она может выполняться из следующих материалов:
Наиболее часто используется стальная полоса размером (25-30)х5 мм. Основное ее преимущество возможность надежной сварки с электродами. Когда в качестве связи используется проводник из цветных металлов, к штырям привариваются болты, на которых закрепляются шины.
Сопротивление заземлителей для различных объектов
В частных домах, где используются электрические сети, напряжением 220-380 вольт, сопротивление заземлителя не должно превышать 30 Ом.
Максимальное сопротивление, не превышающее 10-ти Ом, допускается при подключении к дому газопровода и другого опасного оборудования. Это же значение используется и при подключении молниеприемников. Для каждого вида оборудования с повышенной опасностью, производится устройство локального заземления.
Все эти усредненные показатели сопротивления соответствуют нормальным стандартным грунтам, удельное сопротивление которых не превышает 100 Ом х м. При более высоком удельном сопротивлении грунта, пропорционально увеличивается и сопротивление заземлителя.
О заземлении простыми словами
- более 1 раза в 12 лет для опорных конструкций воздушных линий (ВЛ) напряжением свыше 1 кВ и более 1 раза в 6 лет для ВЛ до 1 кВ;
- более 1 раза в 12 лет в соответствии с графиком планово-профилактических работ (ППР).
Какие естественные заземлители использовать для частного дома
- Стальные и железобетонные сооружения, которые имеют непосредственный контакт с землей. К ним относятся фундаменты железобетонных зданий и сооружений, имеющие гидроизоляцию в условиях слабо- и среднеагрессивных условиях.
- Водопроводные трубопроводы, проложенные в грунте.
- Стальные фрагменты сооружений гидротехнического назначения.
- Иные элементы металлических конструкций и построений.
Защитный контур должен обеспечивать надежную защиту человека от воздействия на него электрического тока в случае соприкосновения с металлическими нетоковедущими фрагментами. Эти элементы могут находится под напряжением в случае выхода из строя изоляции.
