На какую мощность рассчитан автомат 16а
На лицевой стороне автоматического выключателя на 16 Ампер можно увидеть схему подключения. Это не обязательно, но начинающему электрику эта маркировка показывает количество полюсов, места подключения подающей и передающей фазы, нулевой жилы.
Так, с помощью зажимных пластин и винтов, в верхней части прибора фиксируют подходящий контакт, а в нижней — отходящий. Нулевой провод подключается в указанном производителем месте (N). Для заземления в щитке устанавливают отдельную от автомата клемму.
Зная то, что скрывается под маркировкой автоматического выключателя, можно самостоятельно сделать правильный выбор. Это касается как самого устройства, так и проводов (материал, поперечное сечение). Информация о схеме подключения позволит осуществить монтаж прибора своими руками.
Вы уверены, что автомат на 16А отключается при таком токе? Как не повторять распространённых ошибок при выборе «автоматов»
Как выбрать?
Перед выбором необходимо рассчитать предельную силу тока, который должна пропускать защита. Сделать это довольно просто. Как известно, мощность тока определяется по формуле P = I*U, где мощность P измеряется в Вт; I – сила тока, А; U – напряжение в сети, U = 220 В.
Немного другая ситуация обстоит с выбором УЗО. Как уже было сказано, при небольшом превышении мощности АО не срабатывает долгое время, и на УЗО приходится дополнительная нагрузка. Это сокращает срок работы прибора. Так что номинал тока УЗО должен быть на ступень выше, чем аналогичный показатель АО. Подробнее об этом рассказывается в следующем видео.
Дадим несколько общих советов по выбору устройств защиты.
- Для стабильной работы всех устройств рекомендуется пользоваться стабилизаторами напряжения.
- Оптимальный ток утечки УЗО должен составлять 30 мА. Если больше – тогда защита будет неудовлетворительной. Если меньше – будут ложные срабатывания, вызванные большой чувствительностью датчика.
- Для бытового пользования рекомендуется применять автоматы с маркировкой С. Для розеточной сети желательно брать автомат С16.
- Оптимальный класс УЗО – А. Устройства группы АС не всегда могут работать корректно.
- На защите лучше не экономить. Покупайте только качественные приборы от известных производителей. Помните, что стоимость самого дорогого дифавтомата будет гораздо ниже цены новой стиральной машины.
Маркировка автоматических выключателей
Каждый автомат рассчитан на определенное превышение силы тока (ток перегрузки), при котором он срабатывает, а буквами (A, B, C, D) обозначают величину этого превышения. Токи перегрузки, как правило, не затянуты по времени и не вызывают повреждения линии.
Автоматы типа «А», обладают самой высокой чувствительностью. Электромагнитный расцепитель подобных устройств срабатывает при превышении тока на 30% от номинала.
Автоматы типа «B» — электромагнитный расцепитель срабатывает в переделах от 3 до 5-кратного превышения тока от номинального. То есть, для автомата B16 отключение при превышение по пусковому току может произойти при значении от 48А (16х3=48). Именно эти автоматы рекомендованы для защиты освещения и розеточных линий в жилых домах.
Автоматы типа «D» применяют для подключения электродвигателей на производствах. Здесь ЭР срабатывает в пределах от 10 до 20-кратного значения тока от номинала. Автоматические выключатели с характеристикой «D» в быту не применяются.
Пусковые токи присутствуют в пылесосах или других бытовых приборах с мощными двигателями (как правило не более 1,5 кВт). Номинальный ток при этом не превышает 7А, а пусковой может достигать и 30А при особо тяжелых условиях, но длиться менее секунды. Как видите, применение автоматов с характеристикой типа «B» для бытовых нужд хватает, как говорится, «за глаза».
Выбор автоматического выключателя — по току, мощности и сечению кабеля
Емкость автомата и показатель мощности

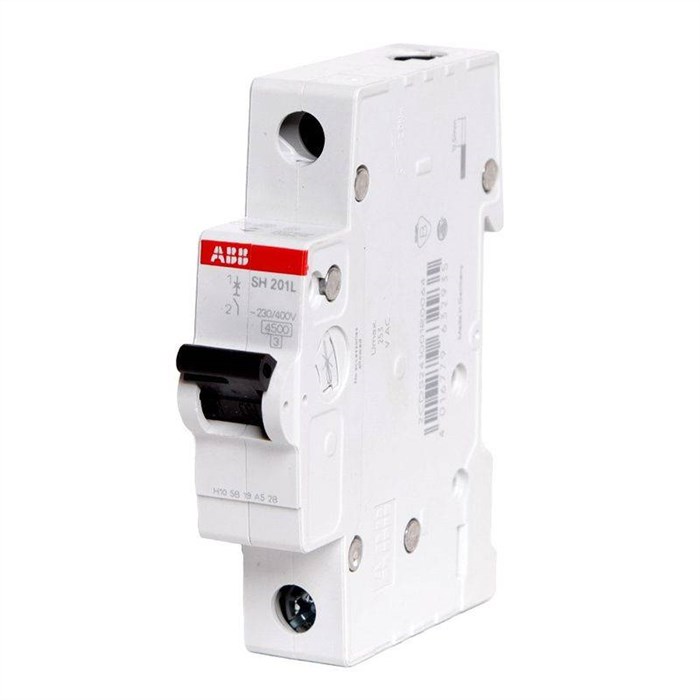

Выключатель на 16 ампер
Мощность или сила нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы рассчитывать это число, нужно взять токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.
Обратите внимание! Мощность аппарата 16А равна 3520 Вт, 32А — 7040 Вт, 40А — 8800 Вт, 63А — 13860 Вт в однофазной цепи. Мощность аппарата 16А равна 6080 Вт, 32А — 12160 Вт, 40А — 15200 Вт, 63А — 23940 Вт в трехфазной цепи. Перевод в киловатты представлен в выше.
Автоматы ABB. Их применение,описание,рощиты. Сборка и проектирование
Выбираем автомат правильно
Как же понять, автомат 16 ампер сколько киловатт выдерживает на практике?
Наиболее распространенный правильный способ выбора автоматического выключателя таков:
Например, имеется медный провод сечением 1,5 кв.мм. Ток для него допустим максимум 18-19 ампер. Соответственно, согласно правилам, выбирать нужно подходящий автомат, но со смещением в меньшую сторону по таблице. И это получается 16 ампер. То есть можно ставить автомат 16 ампер.
Если же провод медный, а его сечение 2,5 кв.мм., то допустим только ток до 26-27 ампер. Поэтому максимально можно применить автомат на 25 ампер. Хотя из соображений надежности лучше установить автомат на 20 ампер.
Таким образом рассчитываются параметры необходимого автомата для остальных сечений проводов.
Назначение автоматических выключателей
Для того чтобы предотвратить такую ситуацию, и существуют выключатели автоматические. Наиболее распространенные и хорошо зарекомендовавшие себя — это выключатели фирмы АВВ. Внутри помещений обычно ставят автомат 16 ампер. Такие выключатели производятся в виде модулей, за счет чего их можно свободно монтировать в необходимом количестве и в нужном месте.
Лучше всего использовать специальные DIN-рейки, предназначенные для крепления на них выключателей. Любой человек, даже не слишком разбирающийся в электрике, сможет осуществить монтаж таких выключателей. Единственное, что нужно, это правильно подобрать номинал используемого прибора.
Помимо прочего, автоматические выключатели можно при необходимости дополнить различными датчиками дистанционного отключения, индикаторами срабатывания и пр., что в итоге сделает использование электроустановки более комфортным и долговечным.
Когда неожиданно в доме или квартире выключается электричество, то начинают искать причину. А она часто кроется в превышении допустимой нагрузки на сеть. Другими словами, в розетки включено намного больше электроприборов, чем было рассчитано при строительстве, либо чем было выделено на конкретного потребителя.
Так как же определить, какую нагрузку выдержит автомат на входе в дом или квартиру, либо на отдельно взятой группе потребления? Есть несколько несложных правил, и если следовать им, проблем с отключением электричества не должно возникнуть. И неважно, какой используется автомат, — 16 ампер или 25 и т.д.
Емкость автомата и показатель мощности
Выбираем автомат правильно
Как же понять, автомат 16 ампер сколько киловатт выдерживает на практике?
Наиболее распространенный правильный способ выбора автоматического выключателя таков:
Например, имеется медный провод сечением 1,5 кв.мм. Ток для него допустим максимум 18-19 ампер. Соответственно, согласно правилам, выбирать нужно подходящий автомат, но со смещением в меньшую сторону по таблице. И это получается 16 ампер. То есть можно ставить автомат 16 ампер.
Если же провод медный, а его сечение 2,5 кв.мм., то допустим только ток до 26-27 ампер. Поэтому максимально можно применить автомат на 25 ампер. Хотя из соображений надежности лучше установить автомат на 20 ампер.
Таким образом рассчитываются параметры необходимого автомата для остальных сечений проводов.
