Для чего нужен датчик движения
В шпионских боевиках он показан, как грозный страж, включающий пулеметы при проникновении на важный объект. Может быть, такая система и существует, проверять не будем. На самом деле, датчики движения регистрируют любые виды перемещения объектов, и сообщают информацию в некую электронную систему.
Что происходит дальше
В зависимости от того, как устроен алгоритм работы, после срабатывания сенсора может произойти следующее:
- включение (отключение) освещения;
- запуск вентиляции;
- начало (прекращение) работы некоего механизма;
- включение отопительной системы;
- срабатывание охранной тревоги;
- старт видеозаписи;
- передача информации на центральный пульт управления объектом либо механизмом.
Список можно продолжить, но из него уже понятно назначение прибора: любые его разновидности предназначены для подключения некоего алгоритма при появлении в секторе обзора предмета или живого организма.
Как работает датчик движения: принцип работы, устройство, какие бывают, как проверить, как выбрать
- Как работает микроволновый датчик движения? Он излучает СВЧ волны, которые формируют вокруг него некий фон из волн высокой частоты. Они отражаются от предметов, и «мозг» датчика запоминает объемную картинку в виде уровня излучения в разных плоскостях. При появлении внутри этого фона постороннего предмета, уровень отраженного излучения меняется. Это фиксируется приемником, и включается сигнал оповещения. После исчезновения объекта, датчик возвращается в состояние покоя.
- Еще один похожий вариант — электромагнитный сенсор. Регистрирует изменение магнитного поля при попадании в сектор объемных предметов. Чувствительность ниже, высокая зависимость от помех.
- Ультразвук. Практическое его применение мы знаем по прибору УЗИ, который применяется в медицине. Бывают и другие варианты использования: датчики движения. Генератор ультразвука постоянно испускает УЗ волны в заданном секторе. Проверить (засечь) работу прибора сложно, поэтому эти виды сенсоров популярны в охранных системах. При возникновении препятствия, звуковые волны возвращаются и регистрируются приемником. Происходит срабатывание датчика.
Принцип действия датчика движения
Какой прибор выбрать? Зависит от задач. Для защиты или фиксации появления объекта в коридоре или некоем портале (дверь, проем, окно), подойдет прерывающий комплект сенсоров. Если необходимо зафиксировать перемещение в замкнутом пространстве или на территории — лучше выбрать отражающий или объемный датчик.
Именно по этому принципу работают популярные датчики движения для включения (выключения) света. Только при попадании объекта в сектор действия, не срабатывает сигнал тревоги, а включается освещение.
Информация: Экономистами подсчитано, сколько электроэнергии сохраняет использование датчиков движения для автоматического включения света. Деньги, затраченные на приобретение этого оборудования, окупаются в течение 1–2 лет.
- использование сенсора для освещения разумно только на территориях (в помещениях), где редко находятся люди;
- при многократном подключении (отключении), люминесцентные и спиральные лампы быстро выходят из строя: лучше использовать LED или галогеновые светильники.
Ремонтируем датчик движения своими руками
Эти устройства часто применяют в комбинации с осветительными приборами. Такими решениями обеспечивают хорошую видимость в коридорах, помещениях без окон, во входных зонах. Неполадки проявляются следующим образом:
Подобные неисправности появляются после бросков напряжения в сети питания, механических повреждений. Причиной может быть попадание влаги внутрь корпуса, создавшей короткое замыкание между проводниками электронной схемы. Ниже рассмотрены типичные проблемы, ремонт датчика. Последовательная проверка поможет локализовать повреждение.
Датчик не работает из-за сбитых настроек
Сначала надо убедиться в наличии сетевого питания. Замену плавких предохранителей и включение автоматов электрощитка выполняют по стандартным алгоритмам. Восстановление проводки – тема отдельной публикации.
Если прибор перестал выключаться, проверяют настройки. Как правило, такие датчики оснащают тремя плавными регулировками:
Регуляторы основных параметров
Пользователи применяют настройки с учетом личных предпочтений. При необходимости можно пользоваться строительными и санитарными нормативами освещенности помещений в зависимости от целевого назначения. Так, для кухонной зоны стандартное значение составляет не менее 150 люкс.
Неправильно выбрано место установки
На следующем этапе проверяют выполнение инструкций производителя в процессе выполнения монтажных работ. Корректируют следующие позиции:
Ложные включения
Произвольные срабатывания могут провоцировать следующие действия:
Если не помогла точная настройка, меняют направление действия. Некоторые датчики можно оснащать разными типами фокусирующих линз. В наиболее сложных ситуациях применяют комплекты из нескольких изделий, устанавливают другую модель с подходящими характеристиками.
Датчик не выключает свет
Постоянный свет горит при насыщенном траффике движения в соответствующей зоне. Также проверяют настройки, внешние помехи, положение. Иногда помогает длительное (10-15 мин.) отключение прибора от сети питания.
Свет не включается при рабочем датчике
Проверку выполняют по аналогии с предыдущим разделом. До выполнения ремонтных работ уточняют корректность монтажа, установленных регулировок, особенности эксплуатации.
Как отремонтировать датчики движения в домашних условиях: для освещения
- перепад напряжения в сети
- на детектор попала вода: прошёл дождь или произошло затопление соседями этажом выше
- механическое воздействие в виде удара
- отключение энергоснабжение в районе
- нестабильная работа устройства имела место и раньше
Основные признаки неисправности датчиков, возможные причины
- несанкционированное включение, в любое время без всяких причин;
- не отключает лампу освещения;
- не включает лампу освещения или другие оконечные устройства, не срабатывает на явные признаки движения в секторе своего обзора.
Последовательность выявления неисправностей и устранение их
В любом случае начинать нужно с осмотра внешнего вида, нет ли явных механических повреждений оптической системы линзы Френеля, или простого слоя пыли и грязи. При необходимости протрите линзу и проверьте работоспособность датчика. Это самая частая и простая причина неисправности. Если положительного результата нет, придется проделать более сложные операции:
- Мультиметром или другими приборами проверьте наличие приходящего питания на вход печатной платы.
- Если питание есть, смоделируйте условия, при которых датчик должен сработать. Установите средний уровень освещения, при котором датчик срабатывает в темное и светлое время суток, максимальный уровень чувствительности и минимальный интервал работы.
- Если в этом положении датчик начинает срабатывать, постепенно с уровня чувствительности, потом освещения и временного промежутка работы установите нужные параметры. Периодически проверяя срабатывание на источник движения.

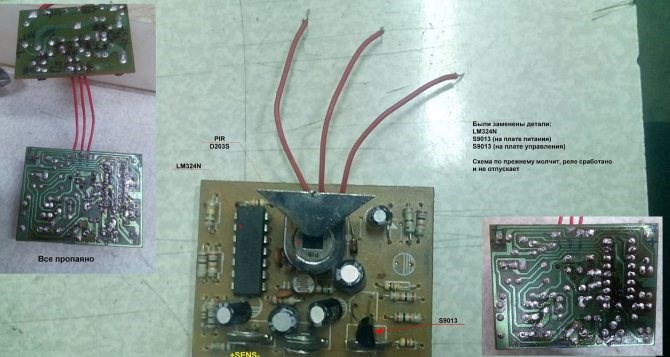

- После этих операций при отрицательном результате отключаем питание электрической цепи, снимаем все декоративные элементы и внимательно осматриваем печатную плату.
- Выявляются участки горелых элементов, целостность проводов и перемычек, надежность пайки радиодеталей. Рекомендуется это делать с бинокулярными очками или лупой. При обнаружении некачественной пайки припаяйте контакты отпавших элементов. Проверьте после этого работоспособность датчика.
- При обнаружении выгоревших элементов замените их, предварительно проверив параметры соседних, задействованных по цепочке схемы.
- Если при имитации условий движения реле срабатывает, при этом слышен характерный щелчок, а лампа не загорается, значит, неисправна цепь между контактами реле и лампой, прозвоните ее. Возможно, окислились контакты реле, замените его или почистите контакты. Неисправность лампы я не рассматриваю, это надо проверить в первую очередь.
- Измерьте постоянное напряжение после преобразователя, в зависимости от модели датчика оно может быть от 8–24 В (смотрите схему и другую документацию). Измерения проводятся относительно ноля, на платах удобно взять «-» диодного мостика.
- При отсутствии необходимого напряжения прозванивайте элементы в цепи преобразователя, чаще всего это бывают диоды выпрямительного моста.
