Способы торможения асинхронного двигателя

Торможение АД можно осуществить как при питании его от сети переменного тока, так и путем подключения цепи статора к источнику по­стоянного тока (динамическое торможение), а также при его само­возбуждении [1].

При включении АД по основной схеме (см. рис. 62, а) возможно торможение противовключением и рекуперативное торможение.

Рис.104. Механические характеристики АД при торможении противовключением (а) и с рекуперацией энергии в сеть (б)

Рекуперативное торможение также может быть реализовано в ЭП грузоподъемных механизмов при спуске грузов. Для этого АД включается в направлении спуска груза (характеристика 3 на рис. 104, а). После окончания разбега он будет работать в точке с со скоростью – Ω_уст.₂. При этом осуществляется процесс спуска груза с отдачей энергии в сеть.

Рекуперативное торможение является наиболее экономичным видом торможения АД.

Для динамического торможения обмотку статора АД отключа­ют от сети переменного тока и подключают к источнику постоян­ного тока, как это показано на рис. 105. Обмотка ротора АД 1 при этом может быть закорочена или в ее цепь включаются добавочные резисторы 3 с сопротивлением R_2д.

Формулы для характеристик АД в режиме динамического тор­можения выводятся на основании анализа его схемы замещения. Опуская вывод формул, представим графически электромеханичес­кую I₂‘(s) (кривая 7) и механические M(s) кривые 4—6 характерис­тики АД.

Характеристика расположена на рисунке в первом квадран­те, где s = Ω/ω₁ — скольжение АД в режиме динамического тормо­жения. Механические характеристики АД расположены во втором квадранте.

Увеличение сопротивления резис­торов 3 R_{2д 2} > R_{2д 1} при I_п = const не приводит к изменению максималь­ного момента, в то время как максимальное скольжение s_m при этом пропорционально возрастает, что видно из характеристики 4.

Рис.105. Схема (а) и характеристики (б) АД при динамическом торможении

При конденсаторном торможении, схема которого приведена на рис.105, а, возбуждение АД 1 осуществляется с помощью конден­саторов 2, подключаемых к статору. Отметим, что конденсаторы могут подключаться к статору постоянно (глухое подключение) или с помощью дополнительного контактора, будучи при этом со­единенными в схему треугольника или звезды.

Определяющим фактором, от которого зависят вид и расположе­ние характеристик АД 1. 3 (см. рис. 106, б), а значит, интенсивность торможения, является емкость конденсаторов С (кривые 1. 3 соот­ветствуют значениям С₁< С₂< С₃). Чем она больше, тем больше бу­дет максимум тормозного момента, а характеристики будут смещать­ся в область низких скоростей АД.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Электрическое торможение электрических машин Управляющее реле противовключения KV, в качестве которого применяется, например, реле напряжения постоянного тока типа РЭВ301, которое подключено к двум фазам ротора через выпрямитель V. Спрашивайте, я на связи!

Схемы торможения асинхронных двигателей — Статьи по электротехнике — Каталог статей

Генераторное рекуперативное торможение

Этот режим наступает, когда частота вращения якоря превышает частоту вращения холостого хода n.

Таким образом, для перехода двигателя в режим генераторного рекуперативного торможения не требуется изменений в схеме включения двигателя.

Возможен способ перевода двигателя в режим генераторного рекуперативного торможения и при установившейся частоте вращения якоря. Для этого необходимо увеличить в двигателе магнитный поток возбуждения, т.е. ток в обмотке возбуждения.

Из выражения ЭДС якоря Е_а = с_еФn следует, что с ростом магнитного потока возбуждения Ф при неизменной частоте вращения n ЭДС якоря Е_а увеличивается, что ведет к уменьшению тока в цепи якоря:

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Тормозные режимы асинхронных двигателей При электрическом торможении кинетическая энергия преобразуется в электрическую и в зависимости от способа торможения двигателя либо отдается в сеть, либо преобразуется в тепловую энергию, идущую на нагрев обмоток двигателя и реостатов. Спрашивайте, я на связи!

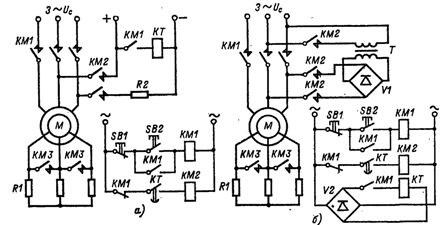

Схема управления пуском и динамическим торможением асинхронных двигателей

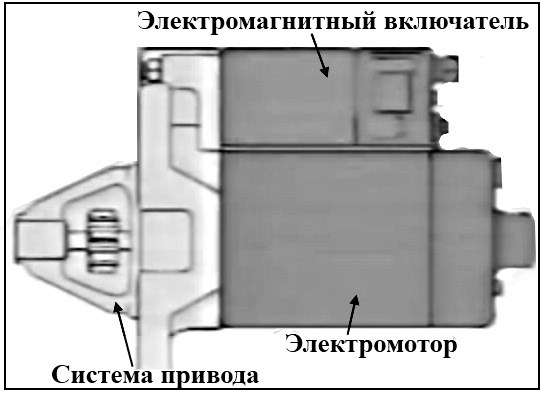

1. Электромотор – создает вращающий момент.
2. Система привода – передает вращение на двигатель.
3. Электромагнитный включатель – приводит ведущую шестерню стартера в зацепление с ободом маховика, а также дает электрический ток в электромотор.

Схемы подключения трехфазных электродвигателей

ВАЖНО! Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными

Условные обозначения на схемах

У магнитного пускателя есть силовые контакты предназначенные для коммутации цепей под нагрузкой и блок-контакты которые используются в цепях управления.

Контакты делятся на нормально-разомкнутые — контакты которые в своем нормальном положении, т.е. до подачи напряжения на катушку магнитного пускателя или до механического воздействия на них, находятся в разомкнутом состоянии и нормально-замкнутые — которые в своем нормальном положении находятся в замкнутом состоянии.

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т.д.

Каждая кнопка кнопочного поста имеет по два контакта — один из них нормально-разомкнутый, а второй нормально-замкнутый, т.е. каждая из кнопок может использоваться как в качестве кнопки «Пуск» так и в качестве кнопки «Стоп».

Схема прямого включения электродвигателя

Данная схема является самой простой схемой подключения электродвигателя, в ней отсутствует цепь управления, а включение и отключение электродвигателя осуществляется автоматическим выключателем.

Схема подключения электродвигателя через магнитный пускатель

Эту схему так же часто называют схемой простого пуска электродвигателя, в ней, в отличии от предыдущей, кроме силовой цепи появляется так же цепь управления.

Классическое динамическое торможение

Эффективность такого режима работы зависит от расчета и значения следующих параметров:

1. Величина тока, который подается через параллельную цепь на обмотки статора. Чем выше этот показатель, тем больше момент торможения,
2. Величина сопротивления, которое вводится в цепь ротора. Чем выше по расчету сопротивление, тем быстрее тормозится двигатель,
3. Величина магнитной движущей силы (МДС). Иногда ее называют ампер витками, поскольку расчет ведется по формуле F = I×W, где I – величина тока, а W – количество витков.

Обмотка статора при этом может подключаться как минимум пятью разными способами:

В каждом случае на основании векторной диаграммы ведется расчет МДС, тормозного сопротивления и напряжения цепи.

Читайте также: Плавное включение и выключение светодиодов своими руками. Схема плавного розжига и затухания светодиодов

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Схемы торможения асинхронных двигателей Очевидно, что режимы функционирования электродвигателей асинхронного типа напрямую зависят от их конструкции и общих принципов работы. Спрашивайте, я на связи!

Тормозные режимы асинхронной машины | Электротехника

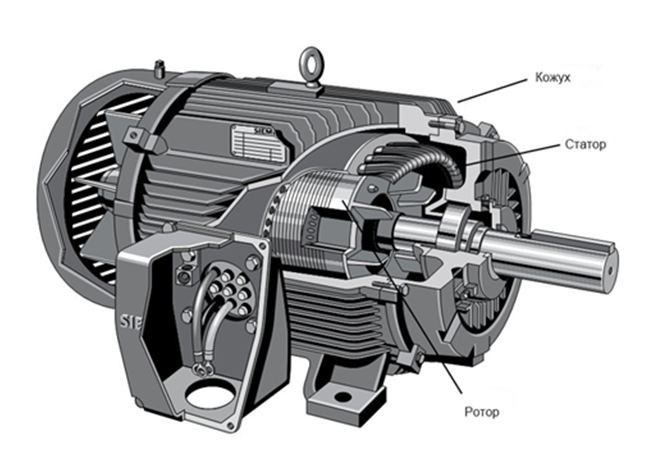

1. Неподвижный статор. Пластинчатый цилиндр, в продольные пазы на внутренней поверхности которого укладывается проволочная обмотка,
