Схема подключения и ремонт люстры с пультом управления
Декабрь 23rd, 2015 Рубрика: Освещение
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
Обратился ко мне знакомый со следующей проблемой — у него не включается радиоуправляемая люстра.
Напомню Вам, что радиоуправляемой люстрой можно управлять, либо с пульта управления, либо нажатием клавиши выключателя.
В данном же случае люстра перестала реагировать, как на пульт, так и на выключатель.
Думаю, что проблема достаточно актуальная, поэтому по горячим следам и решил написать статью, которая поможет сэкономить финансы и самостоятельно разобраться с подобной проблемой, не только обычным гражданам-потребителям и домашним мастерам, но и электрикам, еще не освоившим схемы подключения подобных люстр.
Перед тем, как приступать к поиску неисправности и ремонту люстры с пультом управления, необходимо знать ее устройство и схему подключения.
Схема подключения и ремонт люстры с пультом управления | Заметки электрика
- напряжение питания 200-240 (В)
- количество выходных каналов — 3
- напряжение выходных каналов 200-240 (В)
- мощность каждого канала не более 1000 (Вт) при подключении ламп накаливания или галогенных ламп
- мощность каждого канала не более 200 (Вт) при подключении энергосберегающих ламп
- дальность действия пульта управления — 8 (м)
Устройство и схема люстры с пультом управления
Люстры с пультом управления могут быть только с лампами накаливания, могут быть только с галогенными лампами, могут быть только со светодиодными лампами, а могут быть и комбинированными.
В моем примере представлена как раз таки комбинированная люстра с галогенными лампами и светодиодной подсветкой.
Глядя на такой узел проводов и блоков, нет желания разбираться дальше, как в принципе, и сделал электрик, которого изначально пригласили для устранения неисправности. Он просто снял люстру, взял свои кровные 200 рублей и порекомендовал поискать другого электрика для ремонта этой люстры.
А ведь ничего сверхестественного в схеме нет. Это только с первого взгляда создается такое впечатление, но поверьте мне, все не так сложно.
Из всего многообразия радиоуправляемых люстр, их устройство состоит из следующих однотипных модулей:
Рассмотрим назначение каждого блока по отдельности.
Что делать, если не работает люстра с пультом дистанционного управления?
Светодиодные изделия вошли в бытовую жизнь обычных людей весьма стремительно, вытеснив даже люминесцентные и полностью заменив лампы накаливания. Для гостиных и спален хорошим вариантом будет светодиодная люстра на пульте управления. Она имеет ряд преимуществ перед классическими, с обычными выключателями.

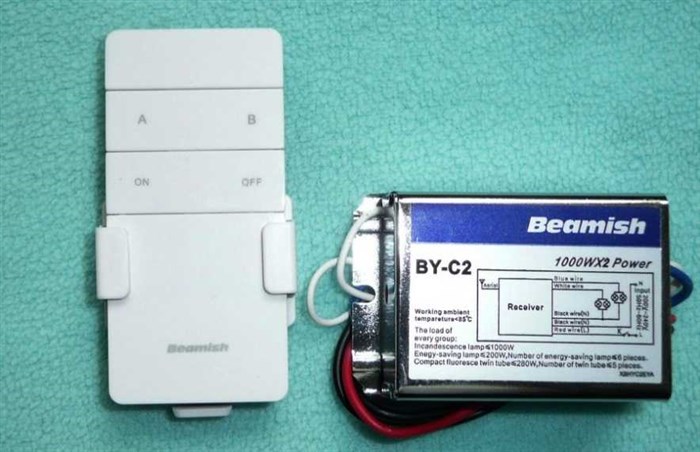

Реле с пультом дистанционного управления
В зависимости от нажатой кнопки на пульте, реле работает с управляемыми контактами, как следствие – они включаются или выключаются. На фотографии выше представлена комбинация пульта и реле, которые позволяют работать в нескольких режимах:
- Включает и выключает первый диодный блок, обычно 30–40% от общего количества.
- Включение и выключение второго блока, соответственно – 60–70% лампочек.
- Включение всех 100%, и одна кнопка выключения на все три режима.
В зависимости от размера люстры со светодиодами возможно увеличение или, наоборот, уменьшение режимов. Все светодиоды подключаются последовательно, перед ними располагается конденсатор. Он играет роль барьера, защищает хрупкие кристаллы от резких колебаний напряжения.

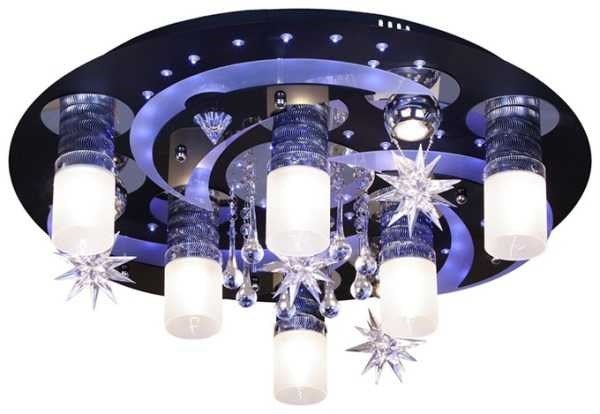

Люстра с комбинированным освещением
Ремонт галогенных люстр выполняется аналогично ремонту светодиодных люстр. Более подробно каждый элемент будет описан далее, когда начнем разбирать причины поломки.
Люстра не горит – как отремонтировать своими руками
- Люстра не включается с пульта.
- Не горит один из блоков люстры – светодиодный или галогенный, при этом вторая часть работает в штатном режиме.
- Лампы горят только тогда, когда вы прикасаетесь руками к металлическим частям корпуса.
- Не работает люстра совсем.
Шаг 3 – Проверяем электропроводку
Двигаясь дальше и потихоньку отсекая все возможные причины неисправности необходимо проверить, подходит ли напряжение непосредственно к люстре, которая не горит. Тут уже Вам придется снять светильник с потолка и открыть доступ к выведенным от распределительной коробки проводам. Опять-таки, обычным индикатором проверьте, есть ли напряжение, как показано на фото.
Если проводка старая, возможно, переломился алюминиевый провод, в результате чего произошел обрыв контакта. Отремонтировать электропроводку своими руками можно двумя способами – нарастить провод для подключения к корпусу светильника либо заменить электропроводку в доме на новую, более современную. Рекомендуем все же задуматься над последним вариантом, чтобы в будущем не возникало схожих проблем.
Если напряжение подходит из распределительной коробки, но люстра не горит при включении выключателя, значит определенно причина в ней. Дальше мы расскажем, как осуществить ремонт светильника своими руками в домашних условиях.
Простой ремонт люстры с пультом управления своими руками | Радиобездна
Устройство и принцип работы люстры с ПДУ
Современные подвесные светильники производятся с радиоприемником внутри и ПДУ, служащим передатчиком радиосигналов. Приемник и пульт настроены на одну частоту и используют общий алгоритм шифрования сигналов. Это позволяет избежать воздействия соседей, использующих похожее оборудование.
На пульте (самом простом) 4 кнопки, позволяющие работать в 4-х режимах: включении/выключении отдельных блоков (до 3-х) и одновременного выключения всех сразу. У сложных моделей кнопок больше (для режима выбора цветов, регулировки яркости, настройки таймера). Последовательность включения режимов значения не имеет.
При нажатии одной из кнопок радиосигнал поступает в приемник, обрабатывается и передается на блок управления, отвечающий за конкретную функцию. ПДУ может работать на различном расстоянии, для стандартной городской квартиры достаточно восьми метров (в загородном коттедже расстояние необходимо увеличить).

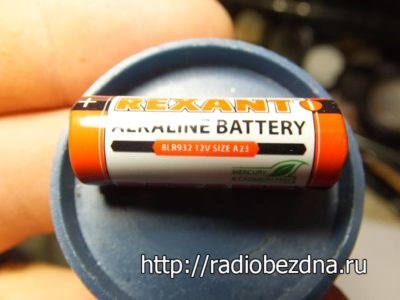

Для работы ПДУ в него вставляются батарейки, приемник запитывается от бытовой электросети. На клеммы необходимо подвести фазу и ноль. Для старой люстры нужно купить комплект, приспособленный к парной работе. Настраивается он производителем, если неисправен один из элементов, покупается другой комплект.
Независимо от вида люстры он монтируется на планку, прикрепленную к потолку. В его основании имеются отверстия для шпилек планки. Вес удерживается гайками. Контроллер размещается в полом основании вместе с другими деталями.
Лампы могут быть обычные галогенки или светодиодные. При монтаже необходимо учесть их особенности.
Важно! Для натяжного потолка можно использовать только светодиоды. Галогенки слишком горячие, поэтому могут испортить конструкцию.
