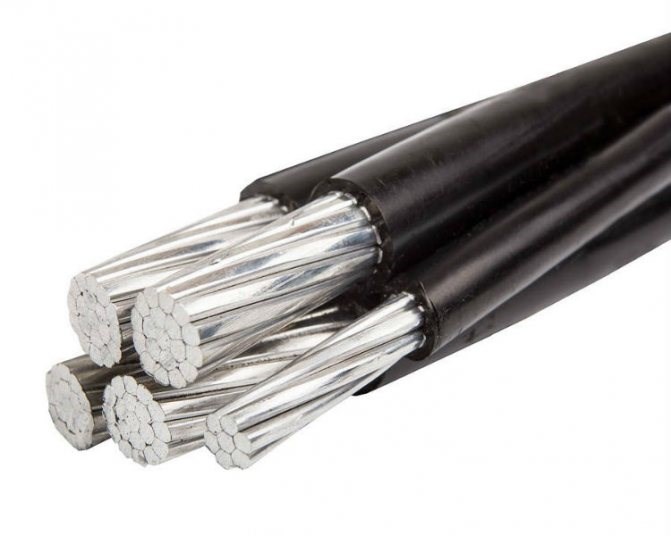

Алюминий — легкий металл, дешевле меди, но ломкий и с более высоким внутренним сопротивлением. В советском союзе большинство внутридомовых сетей были протянуты алюминием, логика проектантов была понятна – дешево и раз все штукатурили и прятали в стены, то никаких проблем с дальнейшей эксплуатацией не было, о заземлении бытовых приборов вообще не задумывались.
Суть выбора проводов в том, чтобы не переплатить и не потерять в благах, которые сулит удобство электроснабжения дома. Провода и кабели покрыты слоями изоляции. В проводах вокруг жилы металла идет пластиковое покрытие, а в кабелях вокруг нескольких сплетенных проводов идет слой защитной оболочки.
При выборе провода проще перейти от диаметра провода к величине квадратного сечения провода. Провод в своем сечении не обязательно является кругом, так же он может быть и квадратом и прямоугольником и даже треугольником. При треугольном сечении провода тяжело определить диаметр, поэтому принято считать провода как площадь поперечного сечения.
Площадь треугольной жилы при трех проводах в кабеле: S=п*r 2 /3
Площадь треугольной жилы при четырех проводах в кабеле: S=п*r 2 /4

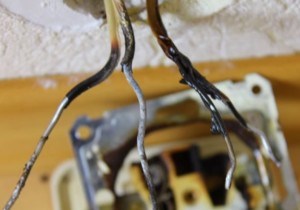

Провода, проложенные вместе, греются и подогревают друг друга, поэтому для выбора провода или кабеля по таблице «Допустимые длительные токи для проводов и кабелей» выбираем тип провода или кабеля, находим соответствующую мощность (первая цифра) и ток (вторая цифра), находим сечение жилы провода или кабеля.
Ток не зависит от напряжения, а только от мощности потребителя. Поэтому, не имеет значения напряжение, которым питается потребитель. Только ток.
В продаже встречаются кабели с маркировкой ГОСТ и ТУ. Обычно ГОСТ — нормальные сечения, т.е сечение соответствует площади, а вот ТУ — заниженного сечения, к примеру кабель ВВГ 3*6 ТУ имеет сечение жилы соответствующей кабелю ВВГ 3*4. Именно поэтому покупать провода лучше со штангенциркулем в руках.
Допустимые длительные токи для проводов и кабелей с медными жилами в зависимости от их количества при прокладке вместе
Допустимые длительные токи для проводов и кабелей с алюминиевыми жилами в зависимости от их количества при прокладке вместе
Промышленность выпускает большое количество проводов и кабелей. Доступно в магазинах сравнительно небольшое количество, которого вполне хватает для электроснабжения дома. Пробивное напряжение изоляции – напряжение, при котором может разрушиться изоляция провода или кабеля, поэтому чем выше этот показатель, тем надежнее и долговечнее кабель.
ВВГнг – кабель, каждая жила из меди в винилхлоридной изоляции и оболочка кабеля из винилхлорида, кабель не распространяет горения, пробивное напряжение 0,66 кВ. Жилы все однопроволочные, т.е. цельные. Кабель ориентирован на промышленное использование.
АВВГнг – кабель, каждая жила из алюминия в винилхлоридной изоляции и оболочка кабеля из винилхлорида, кабель не распространяет горения, пробивное напряжение 0,66 кВ. Жилы все однопроволочные, т.е. цельные. Кабель ориентирован на промышленное использование.
Длительно допустимый ток кабеля | У
Как быть с длиной
Так, момент нагрузки считается в виде произведения длины вашего провода на суммарную мощность потребления. То есть длина вашего кабеля вычисляется как произведение длины кабеля в метрах на мощность в киловаттах.
В приведенной ниже таблице мы видим, как зависят потери от сечения проводника. К примеру, кабель толщиной 2,5 мм2 с нагрузкой до 3 кВт и длиной в 30 метров имеет потери 30х3=90, то есть 3%. Если уровень потерь переваливает за 5%, то рекомендуется выбирать более толстый кабель – не нужно экономить на своей безопасности.
Данная таблица нагрузок по сечению кабеля справедлива для однофазной сети. Для трехфазной характерно увеличение величины нагрузки в среднем в шесть раз. В три раза поднимается значение за счет распределения по трем фазам, в два – за счет нулевого проводника. Если нагрузка на фазы неодинакова (имеются сильные перекосы), то потери и нагрузки сильно увеличиваются.
Также следует учитывать, какие именно потребители будут подключены к вашему проводу. Если вы планируете подключать галогеновые низковольтные лампы, то старайтесь размещать их как можно ближе к трансформаторам. Почему? Потому что при падении напряжения на 3 вольта при 220 вольт мы просто не заметим, а при падении на те же 3 вольта при 12 вольт лампы просто не загорятся.
Если вы проводите выбор сечения провода по току для алюминиевого кабеля, то учитывайте, что сопротивление материала в 1,7 раз выше, чем у меди. Соответственно, потери в них будут больше в эти же 1,7 раза.
Таблица сечений кабеля по мощности и току

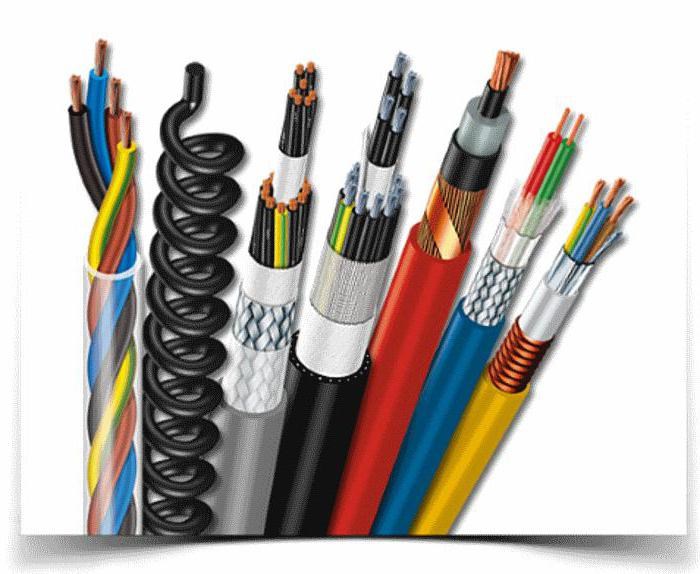

Виды кабелей
Теперь давайте рассмотрим, какие же именно кабеля можно выбирать для создания электропроводки на объекте. Помните, что провода согласно стандартам можно прокладывать только закрытым способом в коробах или трубах. Кабеля при этом прокладываются свободно – их можно пускать даже по поверхности, что часто практикуется в деревянных и рубленых домах.
Вы уже знаете, как рассчитать сечения кабеля по мощности, поэтому рассмотрим принцип выбора кабелей. Для прокладки в жилом помещении лучше всего подходит классический ВВГ (лучше выбирать с пометкой НГ- негорючий). Для подключения к щитку или к мощному потребителю хорошо подойдет NYM. Разберем виды кабелей более подробно.
ПУНП – это классический установочный провод плоской формы, который используется для подключения различных потребителей. Очень часто применяется для создания недорогой проводки в квартирах и домах. Имеет две/три жилы, покрытые поливинилхлоридом. Имеет плоскую форму.
Существует еще много других кабелей – бронированные, усиленные, для прокладки во влажных комнатах и помещениях с высокой вероятностью взрыва. Но перечисленные выше используются чаще всего.
Теперь вы знаете, как рассчитать сечение провода по нагрузке и какие кабеля выбирать для создания полноценной электропроводки. Напоминаем – всегда делайте запас по мощности в 20-30 процентов, чтобы избежать неприятностей.
Длительно допустимая токовая нагрузка проводов и кабелей по нагреву
Любому длительно протекающему через проводник току при неизменных внешних условиях будет соответствовать определенная установившаяся температура проводника. Величину тока, при которой температура кабеля становится максимально допустимой для данной марки кабеля или провода, называют длительно допустимой токовой нагрузкой.

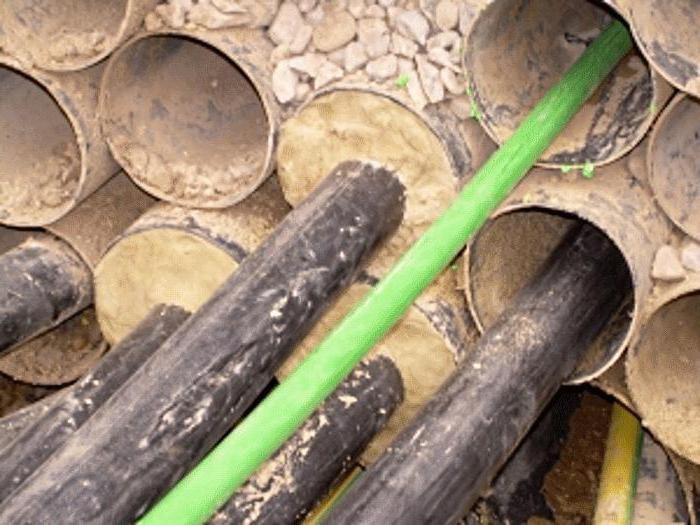

Величина длительно допустимого тока напрямую зависит от материала изоляции, температуры окружающей среды, способа прокладки кабеля, а также от его материала и сечения.
Не последнюю роль играет и режим работы проводов и кабелей. Например, при повторно-кратковременном режиме допустимая токовая нагрузка может быть больше, чем при длительном режиме.
Для определения величины длительно допустимого тока необходимо знать максимальную положительную температуру окружающей среды, так как при низких температурах процесс теплоотдачи будет происходить гораздо лучше при одинаковых токах.
Длительно допустимые токовые нагрузки для проводов и кабелей могут быть определены по формулам, выведенным из теплового расчета. Однако, если учесть сложность расчетов и некоторую условность этих формул, на практике наиболее часто используют готовые таблицы из ПУЭ для длительно допустимых токовых нагрузок.
Если известны данные длительно допустимых токовых нагрузок для разных проводов в зависимости от способа прокладки, можно решать разные задачи, связанные с изменением условий работы или материала проводника. Рассмотрим пример воздушной линии, выполненной проводами без изоляции.
При прохождении длительно допустимого тока Iдоп по проводу с сопротивлением R будет выделятся тепло:
Количество тепла, которое будет отдано поверхностью голого провода в окружающую среду за единицу времени, можно с достаточной для практики точностью определить по формуле:
