Максимальная плотность тока для медного провода
Основной областью применения является прокладка кабеля по твердым негорючим основаниям, исключающим механические деформации проводов – бетон, кирпич, гипсовые панели и прочие строительные материалы.
Не исключается монтаж по воздушной линии с использованием тросов или иных вариантов подвеса. При этом, линия должна обеспечивать надежность прокладки и исключения механического воздействия на линию – например растяжение или провисание как под собственным весом, так и под действием внешних факторов.
Не рекомендуется прокладка кабельной линии из провода ВВГ в земле без дополнительной защиты в виде труб, металлорукавов, кабельной канализации.
Скрытая прокладка применяется в жилых и офисных помещениях. При этом, прокладка осуществляется в пустотах, кабельных каналах и шахтах. Борозды с проводом заделываются штукатуркой и шпаклюются.
На основаниях из горючих материалов прокладка рекомендуется в защитных рукавах и коробах, исключающих механическое повреждение проводки.
| Жила | Односекундный ток к.з. I кз1, кА, при сечении жилы, мм 2 |
|||||||||||
| медь | 7,15 | 10,0 | 13,6 | 17,2 | 21,5 | 26,5 | 34,3 | 2,9 | 57,2 | 71,5 | 90,1 | |
| алюм. | 4,7 | 6,6 | 8,9 | 11,3 | 14,2 | 17,5 | 22,7 | 28,2 | 37,6 | 47,0 | 59,2 | 75,2 |
Кабель ВВГнг-LS 3х4 купить в Москве, цена ВВГнг-LS 3*4 от 155 руб | Рукабель
Плотность тока
При проведении выбора сечения провода необходимо знать некоторые показатели. Так, например величина плотности тока в таком материале как медь составляет от 6 до 10 А/мм2. Такой показатель является результатом многолетних наработок специалистов и принимается исходя из основных правил регламентирующих устройство электрических установок.
В первом случае при плотности в шесть единиц предусмотрена работа электрической сети в длительном рабочем режиме. Если же показатель составляет десять единиц, то следует понимать, что работа сети возможна не длительное время во время периодических коротких включений.
Поэтому производить выбор толщины необходимо именно по данному допустимому показателю.
Приведенные выше данные соответствуют медному кабелю. Во многих электрических сетях до сих пор применяются и алюминиевые провода. При этом медный кабель в сравнении с последним типом провода имеет свои неоспоримые преимущества.
- Медный кабель обладает намного большей мягкостью и в тоже время показатель его прочности выше.
- Изделия, изготовленные из меди более длительное время не подвержены процессам окисления.
- Пожалуй, самым главным показателем медного кабеля есть его более высокая степень проводимости, а значит и лучший показатель по плотности тока и мощности.
К самому главному недостатку такого кабеля можно отнести более высокую цену на него.
Показатель плотности тока для алюминиевого провода находится в диапазоне от четырёх до шести А/мм2. Поэтому его можно применять в менее ответственных сооружениях. Так же данный тип проводки активно применялся в прошлом веке при строительстве жилых домов.
Согласно ГОСТ 31996-2012
Согласно п.5.1.1 кабели должны быть изготовлены в соответствии с требованиями настоящего стандарта и технических условий на кабели конкретных марок по технологической документации, утвержденной в установленном порядке.
В соответствии с п.5.2.1.1 конструкции и конструктивные размеры кабелей должны быть указаны в технических условиях на кабели конкретных марок.
В соответствии с п.5.2.1.2 для каждой марки кабеля должны быть указаны следующие конструктивные размеры:
- число и номинальное сечение основных, заземления и/или нулевой жил, мм ;
- расчетные максимальный и минимальный наружные диаметры кабеля (справочный материал), мм;
- расчетная масса 1 км кабеля (справочный материал), кг;
- номинальное сечение медного экрана, мм 2 .
Допускается указывать другие конструктивные размеры в технических условиях на кабели конкретных марок.
В соответствии с п.5.2.1.3 токопроводящие жилы кабелей должны соответствовать классу 1 или 2 ГОСТ 22483.
Минимальная масса 1 м токопроводящей жилы должна быть указана в технических условиях на кабели конкретных марок.
Согласно п.5.2.2.1 Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °C должно соответствовать ГОСТ 22483.
Проверку электрических параметров кабеля проводят согласно разделу 8.3 «Проверка электрических параметров» ГОСТ 31996-2012.

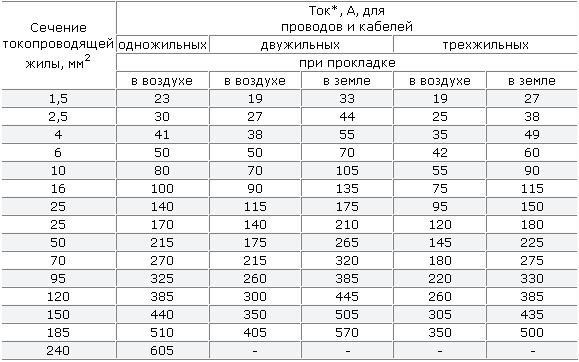

Длительно допустимый ток кабеля и его значение при выборе кабельной продукции
-
Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия; (IEC 60228:2004) Жилы токопроводящие для кабелей, проводов и шнуров;
- ТУ 16-705.499-2010 Технические условия. Кабели силовые с пластмассовой изоляцией на напряжение 0,66; 1 и 3 кВ;
Согласно ГОСТ 22483-2012
ГОСТ 22483-2012 распространяется на однопроволочные и многопроволочные жилы из меди, алюминия и алюминиевого сплава, предназначенные для кабельных изделий стационарной прокладки, и гибкие медные жилы, но не распространяется на жилы кабелей связи, радиочастотных кабелей, неизолированных и обмоточных проводов.
В соответствии с п.2.2 ГОСТ 22483-2012 приведем определение термина номинальное сечение жилы кабеля:
Номинальное сечение — это значение, идентифицирующее определенный размер жилы, но не подлежащее проверке непосредственным измерением.
Примечание — Для каждого конкретного размера жилы установлено требование по максимальному значению электрического сопротивления. Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта.
Металлическое покрытие — это поверхностный слой соответствующего металла, такого как олово или сплав на основе олова.
Согласно разделу 3 «Классификация» жилы подразделены на шесть классов 1-6:
Согласно разделу 5 «Однопроволочные и многопроволочные жилы»: Жилы не должны иметь заусенцев, режущих кромок и выпучивания отдельных проволок.
a) Для однопроволочных и многопроволочных (для больших сечений) жил (класс 1) используют один из материалов, приведенных в разделе 4.
b) Однопроволочные медные жилы должны быть круглыми. Допускается для многожильных кабелей и проводов применение фасонных однопроволочных медных жил сечением 25-50 мм 2 . Примечание — Однопроволочные медные жилы номинальным сечением не менее 70 мм 2 предназначены для специальных типов кабелей, например с минеральной изоляцией, но не для кабелей общего применения.
Согласно п.4.1 раздела 4 жилы должны состоять из одного из следующих материалов:
5.1.2 Электрическое сопротивление
Электрическое сопротивление жилы при температуре 20 °С, определенное в соответствии с разделом 7 , должно быть не более значения, указанного в таблице 3.
Приведем данную таблицу, но выделим только однопроволочные медные жилы номинальным сечением 1,5 мм 2 и 2.5 мм 2 .
Таблица 3 — Однопроволочные жилы класса 1 для одножильных кабелей и проводов
Электрическое сопротивление 1 км жилы при температуре 20 °С, Ом, не более
