Описание распределительной коробки
Электромонтажная, или распределительная, коробка — изделие для кабельного монтажа или отвода проводов. Используется для разводки электричества внутри помещения. В настоящий момент производится из разных материалов. Бывает различных видов и цветов.
Не стоит ее путать с подрозетником. Его используют, чтобы устанавливать механизмы розеток, выключателей и прочих электроустановочных изделий на стену.
К сведению! Распределительная коммутационная коробка — контейнер для электросоединений, клемм, позволяющий скрыть от глаз проводное разветвление. Производится из стали, алюминия, пластика, стеклопластика. Бывает круглой, квадратной, прямоугольной форм.
Распределительная коробка для электропроводки – размеры, виды и характеристики разводных коробок
- IP 20 для электрических приборов, которые можно применять только в сухом помещении. Такие изделия не защищены от воды, снега и прочих жидкостей;
- IP 30 для устройств, размещенных в сухих помещениях, поскольку такое оборудование не оснащено защитой от влажности;
- IP 44 для приборов, ограниченно используемых на улице, во влажных местах, под навесом и козырьком, в помещениях, где повышенная влажность;
- IP 55 для электрооборудования, подверженного атмосферному воздействию, защищенного от пылеобразования и временного попадания влажности. Распространенные электромонтажные модели распределительных коробок. Зачастую многими производителями электрических, технических изделий указывается именно представленная степень IP;
- IP 65 для электрических устройств, сильно подверженных атмосферным осадкам. Такие распределительные коробки считаются целиком защищенными от пыльных частичек и воды, могут быть использованы на улице;
- IP 67 для электрооборудования, подверженного сильному атмосферному воздействию. Коробки, которые можно размещать на земле или прямо в грунте;
- IP 68 для устройств, которые можно погружать в воду.
Виды распределительных коробок
Распределительная электрокоробка выпускается в оконечном и проходном варианте. Многопостовая секция получается соединением необходимых коробок, указанных двух типов. Зачастую изделие классифицируется по типу монтажа. Есть внешняя и внутренняя модель, для открытой и скрытой проводки.
К сведению! Кроме классификации по типу монтажа, существует градация распределительных коробок по назначению, безопасности. Такая классификация действует в помещениях, где нужно защитить большое количество промышленного электрооборудования от агрессивной внешней среды.
Брызгозащитные распределительные коробки с клеммами используются для скрытой проводки в помещениях, где высокая влажность воздуха. Они покрыты специальными резиновыми прокладками и уплотнителями. Пожаростойкие, применяются там, где производятся пожароопасные работы.
Вариант размещения и способ крепления
Внешняя модель закрепляется поверх стены. Такой вариант используется при оборудовании офисных, промышленных и коммерческих помещений. В частном доме такими распределительными коробками оборудуют подсобки и комнаты технического назначения.
Внутренняя модель предназначена, чтобы закреплять провода в проеме стенки или перегородочных пустотах так, чтобы проводка, которая была проложена в каналах, не выходила наружу. Крышка на таком изделии после монтажа или проводного соединения скрывается с помощью штукатурки или шпаклевки.
Наиболее популярен навесной способ крепления, но есть и напольный. Как правило, второй чаще всего используется в промышленности.
Обратите внимание! По способу закрывания есть модель с простой крышкой и крышкой, закрывающейся шурупом или винтом.
Форма и размеры изделия
По форме распределительная коробка бывает круглой, квадратной, прямоугольной, с гладкими, перфорированными, конусными стенками. По защите корпуса бывает не защищенной, защищенной и герметичной. По размерам маленькая, средняя и большая. По способу ввода кабеля есть изделие для трубы, гофры, кабеля.
Количество и размеры отверстий в корпусе
Согласно номенклатуре, есть распаячная модель. Она используется для разводки электричества в доме, промышленном цеху. В ней находится от двух до четырех отверстий. Есть распределительная модель с шестью корпусными отверстиями для узловых кабельных соединений.
К сведению! Также имеется установочная модель. Это подрозетник. В ней 2-6 отверстий.
Материал
Распределительная клеммная коробка бывает в основном пластиковой и металлической. Пластик имеет отличные диэлектрические свойства, он дешевый. Изделия из него выпускаются разных форм и размеров. Они комплектуются резиновыми уплотнителями, монтажными планками и фиксирующими винтами. Модели долговечны, поскольку пластик не разрушается естественным образом.
Обратите внимание! Коробки из пластика обладают достойной степенью защиты оболочки. Литой фторопласт или пропилен устойчив к действию химических веществ. Неметаллические изделия могут находится в повышенной влажности на протяжении длительного времени. Они не подвержены коррозии по сравнению с металлом. По прочности пластик уступает металлу.
Преимущества использования распредкоробок
Правильно подобранная по типу и грамотно установленная на выбранном месте распредкоробка обеспечивает пользователю целый ряд преимуществ.
- При данном подходе к организации сборочных узлов необходимость в поиске свободных жил для проведения нужных коммутаций отпадает.
- Зная, где расположены электрические наружные распредкоробки, останется лишь подключать новый прибор к действующей электропроводке, воспользовавшись их внутренней разводкой.
- Найти место расположения при скрытом монтаже также несложно – для этого потребуется обследовать участок стены над розеткой.
- Обычно на расстоянии примерно в 3-5 см от потолка удается обнаружить забеленную пластмассовую крышку коробки, которую необходимо просто вскрыть.
- Внутри можно создать надежное соединение проводников, гарантирующее высокое качество коммутаций.
За счет использования скрытого монтажа распределительного короба его наличие не нарушает общего интерьера помещения. Если используется открытый монтаж, жгут из комплекта соединительных проводников прокладывается в декоративном кабельном канале.
Распаячные коробки |
- простой скруткой с последующей пайкой образовавшегося контакта;
- посредством специальных клеммных колодок;
- болтовым соединением;
- самоизолирующими зажимами СИЗ или «орехами»;
- пружинными клеммниками типа «Wago».

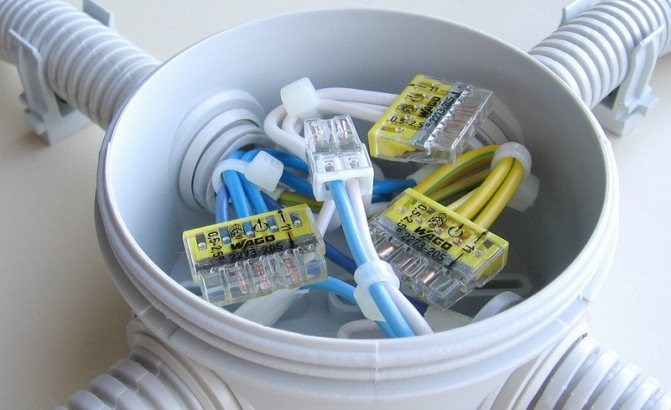

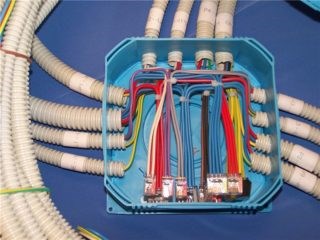

Внутреннее устройство и принцип коммутации
Внутреннее пространство типовой коробки условно разделено на 4 зоны с примыкающими к ним наружными стенками. В каждой из них имеется перфорированное отверстие (обычно – круглой формы), в которое заводятся кабельные жгуты. Один из них идет от распределительного щита с линейным автоматом и имеет в своем составе фазный и нулевой проводники.
При необходимости коммутации с двух соседних сторон заводится проводка, идущая от выключателей и розеток, расположенных в данном ответвлении. По завершении всех требуемых расключений жилы кабеля шлейфом выводятся по направлению к соседнему участку комнаты.
Когда в тупиковых помещениях устанавливаются оконечные коробки, число задействованных отверстий может быть меньше.
Размеры внутренних пространств распределительного приспособления позволяют размещать в нем элементы стандартных соединителей.
Где нельзя ставить разветвительные коробки
Разветвительные коробки не ставятся вблизи открытой воды, рядом со стояками водопровода, под мойками и рядом с источниками постоянного или временного тепла (плиты, кондиционеры с обогревом, радиаторы отопления).
Если вы делаете ревизию электропроводки или ее ремонт, то вам нужно будет найти скрытые коробки.
В домах старой постройки, можно только гадать, где расположили коробки с распайками проводов.
Чаще всего, первая коробка будет над входом в квартиру. Должны быть коробки над выключателями в квартире (вправо, влево 50 см).
Сложнее с ванной и туалетом, здесь распайка может быть где угодно. Например, в панельных домах серии П44 и им подобным (с раздельным санузлом), распределительная коробка объединена с блоком выключателей на ванну и туалет.
Искать распайки достаточно просто. Возьмите отвертку с тяжелой рукояткой. Возьмитесь, за жало отвертки, и простукивайте рукояткой все стены под потолком. Где стоит коробка или сделана распайка прямо в стене, звук будет глухой, его сразу слышно.
