Цоколь ламп на Ford Focus 3
1 Лампа ближнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.
2 Лампа дальнего света — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.
3 Лампа в противотуманной фары — галогеновая лампа Н11 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.
4 Лампа указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.
5 Лампа сигнала тормоза — одноконтактная лампа накаливания P21W, мощностью 21 ватт.
6 Лампа освещения номерного знака, багажника, вещевого ящика, переднего габарита и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.
7 Лампа заднего хода — одноконтактная лампа накаливания W16W, мощностью 16 ватт.
8 Лампа габарита и противотуманного фонаря — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.
9 Лампа повторителя поворота — бесцокольная одноконтактная лампа W5W желтого цвета , мощностью 5 ватт.
Это интересно: Форд фокус 3 — где находится аукс выход
1698214;1685794;1871861;2265722;1928875;2119650;1469714;24011N
Дневные ходовые огни на Форд Фокус 3 купить в Москве на Propartner.
Таблица применяемых ламп в Форд Фокус 3
Мы рассмотрим, как произвести замену и как отрегулировать положение осветительных элементов. Все эти мероприятия по силам любому автомобилисту, но требуют аккуратности и четкого выполнения всех рекомендаций.
Замена ламп
Сразу отметит, что предохранитель ближнего света на Форд Фокус 3 отсутствует, работой данной системы управляет модуль, о котором написано выше. В конструкции есть только предохранитель дальнего света.
На фото отмечено расположение модуля в блоке предохранителей
Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция:
- Это необходимо для того, чтобы исключить возникновение проблем при работе с электрической частью автомобиля, поэтому не забывайте об этом.
- они отворачиваются звездочкой или шестигранником, о которых написано выше. Чтобы вам было проще найти точки фиксации, мы отметили их на фото.
Удобнее всего пользоваться небольшой трещоткой. С ее помощью откручивание будет происходить гораздо проще и быстрее
- их два, и проще всего они отжимаются с помощью плоской отвертки с длинным жалом – надавливаете, чтобы уступ вышел из зацепления, и тянете фару наружу. Если отвертки нет, можно аккуратно потянуть корпус на себя, защелки очень прочные и сломаться не должны.
Фиксатор не дает корпусу вывалиться и надежно держит его
- для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
- под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.
Патрон нажимается с нижней стороны, там специально нанесены указывающие полоски
Совет!
Проще вначале вставить лампу в рассеиватель, а только затем надеть патрон, так процесс происходит гораздо быстрее и проще.
Регулировка
Иногда требуется регулировка ближнего света на Форд Фокус 3, для этого нужно следующее:
На схеме отражен результат, которого нужно добиться
- В первую очередь нужно провести подготовительные мероприятия: проверить давление в шинах, заполнить бак и положить отягощение в 75 кг на месте водителя.
- Далее машина ставится на ровную поверхность перед стеной на расстоянии 3 метра от нее.
- На поверхности чертятся вертикальные линии, совпадающие с центром фар, и горизонтальная черта по высоте расположения ламп, ниже ее на 35 мм чертится еще одна линия.
- Закрывается одна из фар, после чего корректор выставляется в нулевое положение и с помощью шестигранника на 7 мм проводится регулировка, винты расположены в углу фар, элемент отмечены на фото стрелками. Такой же процесс повторяется и со второй фарой (аналогично регулируются фары на КИА).
Дневные ходовые огни на Форд Фокус 3 в Москве
Прожектор ⚡️ фары ⚡️ ходовые огни для легкового авто, грузового авто, квадроциклы , снегоходы , вездеходы и любой водный транспорт ⚡️ Дневные ходовые огни ⚡️ размер 135*80*60 мм ⚡️ 72Вт ⚡️ LED ⚡️ белый цвет ⚡️ с DRL ⚡️ ELEMENT ⚡️ 2 шт.
Прожектор ⚡️ходовые огни для легкового авто, грузового авто, квадроциклы , снегоходы , вездеходы и любой водный транспорт ⚡️ Дневные ходовые огни ⚡️ размер 135*70*60 мм ⚡️ 72Вт ⚡️ LED ⚡️ белый цвет ⚡️ DRL ⚡️ ELEMENT ⚡️2 шт.
Прожектор ⚡️ ходовые огни для легкового авто, грузового авто, квадроциклы , снегоходы , вездеходы и любой водный транспорт ⚡️ Дневные ходовые огни ⚡️ размер 102*55*58 мм ⚡️ 20Вт ⚡️ LED ⚡️ ELEMENT ⚡️ белый цвет ⚡️ DRL ⚡️ 1 шт.
Тонкая светодиодная фара ДХО 18 Ватт ближнего света 6 диодов прямоугольная (Версия Качества фары: STANDART (отклонение от реал мощности до 30%)
Дальше подключим управляющий провод(отвечающий за включение фар) к проводке фары. Есть два варианта подключится с габаритам и к дальнему. По ГОСТу подключать нужно к дальнему
Форд фокус 3 дневные ходовые огни купить в Москве по низким ценам — «BestPrice»

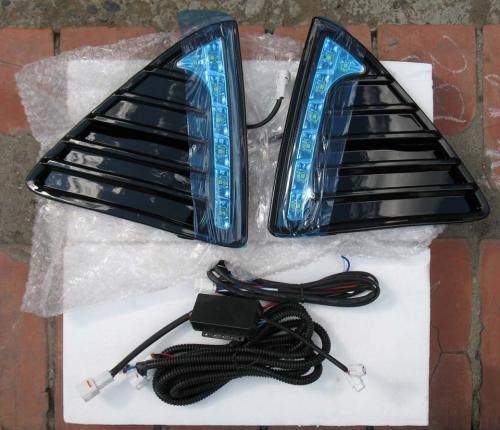

Дхо на форд фокус 3 своими руками

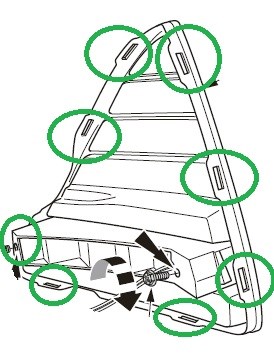

После снятия треугольников снимаем левую фару( ту что рядом аккумулятором). Процесс несложный , открутить два винта. Далее устанавливаем блок управления под фару.
Теперь вытягиваем провода в треугольники, подключаем ДХО и устанавливает треугольники на их места.
Дальше подключим управляющий провод(отвечающий за включение фар) к проводке фары. Есть два варианта подключится с габаритам и к дальнему. По ГОСТу подключать нужно к дальнему
Теперь питании . подключаем плюс к аккумулятору. Дырки можно не сверлить, провод леко проходит под крышкой.
Осталось подключить управляющий провод(отвечающий за включение ДХО при влечении зажигания)
Его подключаем к предохранителю. Можно просто примотать провод(как я сделал изначально), а можно использовать специальный провод для подключения к предохранителям(у кого-то он будет в комплекте, а кому-то придется докупать).
Все подключено, заводим машину и проверяем как все работает.
Пишу первый раз) Ранее на все вопросы которые возникали по машине находил ответы.
Прошу помощи в реализации автоматического включения ближнего света.
Не так давно стал обладателем:
Китайских ДХО ( ru.aliexpress.com/item/Up…=a2g0s.9042311.0.0.MKPp0A )
2)Какие настройки делать в программе FOCCCUS в разделе CENTRAL CONFIG, значения в каких блоках нужно менять для того что бы ближний загорался в темное время суток ? я так понял что 88 Автоматический свет?
Какие значения должны быть в пунктах 16 ДХО и 17 Приглушение ближнего света.
Теперь все работает:
Зажигаение ON — ДХО — 100%
Габариты — ДХО — 50%
Ближный-ДХО — выкл.
Так же прошил автоматическое включение ближнего, теперь при положении регулятора света в «А» -машина сама понимает когда надо включить ближний свет и отключить ДХО, или наоборот.
Какие могут быть последствия отключения ШИМа ? Ни каких изменений после отключения замечено не было, ошибок не выдавал.
