Качество электрической энергии

Проблема электромагнитной совместимости промышленных ЭП с питающей сетью остро возник-ла в связи с широким использованием мощных вентильных преобразователей, дуговых сталеплавильных печей, сварочных установок, которые при всей своей экономичности и технологической эффективности оказывают отрицательное влияние на КЭ.

В соответствии с Законом Российской Федерации “О защите прав потребителей” (ст.7) и поста-новлением Правительства России от 13 августа 1997г. №1013 электрическая энергия подлежит обязательной сертификации по показателям качества электроэнергии, установленными ГОСТ 13109-97 “Нормы качества электрической энергии в системах электроснабжения общего назначения”.

Требованиями ГОСТ 13109-97 “Нормы качества электрической энергии в системах электроснабжения общего назначения” устанавливаются следующие показатели качества электроэнергии (ПКЭ):

установившееся отклонение напряжения ;
размах изменения напряжения ;
доза фликера ;
коэффициент искажения синусоидальности кривой напряжения ;
коэффициент n-ой гармонической составляющей напряжения ;
коэффициент несимметрии напряжений по обратной последовательности ;
коэффициент несимметрии напряжений по нулевой последовательности ;
отклонение частоты ;
длительность провала напряжения ;
импульсное напряжение ;
коэффициент временного перенапряжения .

При определении значений некоторых ПКЭ стандартом вводятся следующие вспомогательные параметры электрической энергии:

интервал между изменениями напряжения ;
глубина провала напряжения ;
частота появления провалов напряжения ;
длительность импульса по уровню 0,5 его амплитуды ;
длительность временного перенапряжения .

Часть ПКЭ характеризует установившиеся режимы работы электрооборудования энергоснабжающей организации и потребителей электроэнергии (ЭЭ) и дает количественную оценку по КЭ особенностям технологического процесса производства, передачи, распределения и потребления ЭЭ.

К показателям качества электрической энергии относятся:

установившееся отклонение напряжения, коэффициент искажения синусоидальности кривой напряжения,
коэффициент n-ой гармонической составляющей напряжения,
коэффициент несимметрии напряжений по обратной последовательности,
коэффициент несимметрии напряжений по нулевой последовательности,
отклонение частоты, размах изменения напряжения.

Оценка всех ПКЭ, относящихся к напряжению, производится по действующим его значениям.

Для характеристики вышеперечисленных показателей стандартом установлены численные нормально и предельно допустимые значения ПКЭ или нормы.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Какое напряжение в розетке 220В или 230В: норма по ГОСТ Для увеличения срока службы устройств, чувствительных к колебаниям параметров сети, желательно использовать стабилизатор напряжения. Спрашивайте, я на связи!

Диапазоны отклонений напряжения в точках передачи электроэнергии. Необходимость дифференцирования

снижение срока службы конденсаторов;
преждевременное срабатывание защитной аппаратуры;
выход из строя или ошибочная деятельность компьютеров, приводов двигателей, устройств освещения и др. чувствительных потребителей.

Диапазоны отклонений напряжения в точках передачи электроэнергии. Необходимость дифференцирования

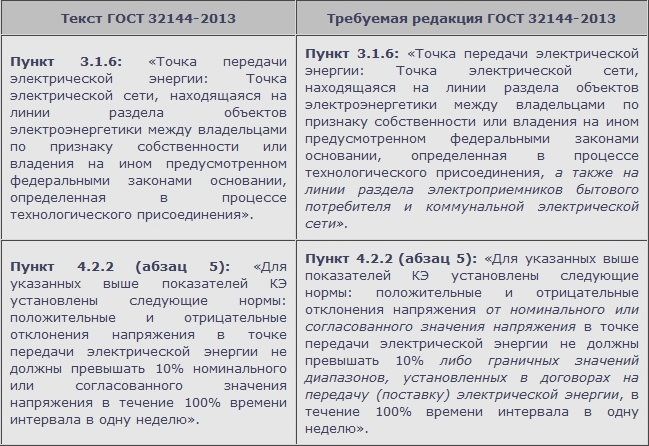

Для показателей качества электрической энергии (КЭ) в новом стандарте ГОСТ 32144-2013 установлены следующие нормы: положительные и отрицательные отклонения напряжения в точках передачи электрической энергии (ТПЭ) не должны превышать 10% номинального или согласованного значения напряжения в течение 100% времени интервала в одну неделю [1].

Относительно конечных электроприемников (ЭП) в ГОСТ 32144-2013 сказано, что «в электрической сети потребителя должны быть обеспечены условия, при которых отклонения напряжения питания на зажимах электроприемников не превышают установленных для них допустимых значений при выполнении требований настоящего стандарта к КЭ в точке передачи электрической энергии».

Промокоды со скидками на светильники

При возможном уровне напряжения в ТПЭ от сетевой организации (СО) потребителю, равном 90% номинального напряжения электропитания (U_ном), для промышленного потребителя, в чьём энергохозяйстве есть обычно по меньшей мере трансформаторы с устройствами переключения без возбуждения (ПБВ), «обеспечить условия …» ещё представляется возможным.

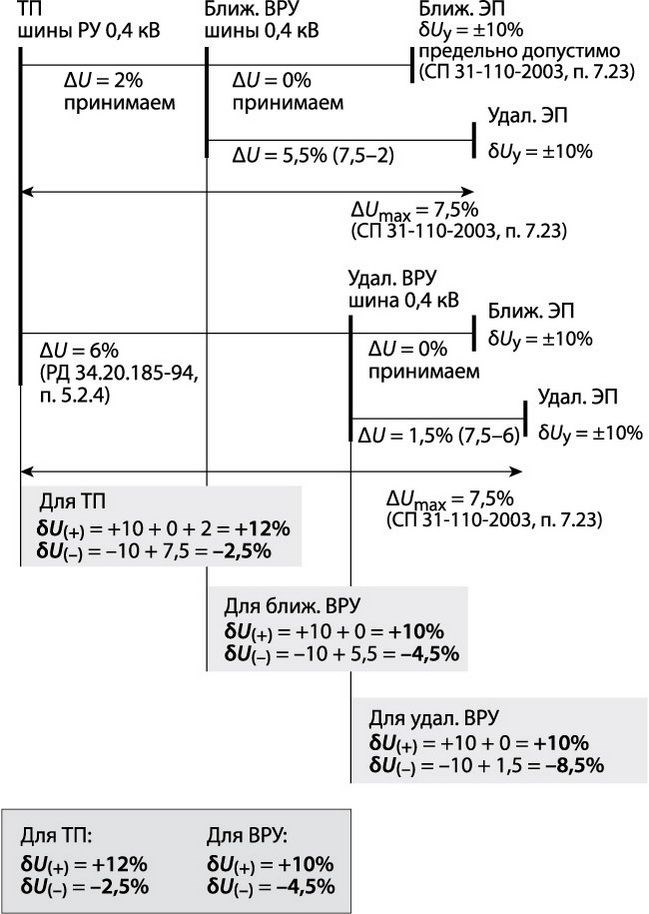

Однако для электрической сети жилого здания, ТПЭ которой являются шины 0,4 кВ ВРУ или ГРЩ, и, например, при уровне напряжения на шинах 90% U_ном (δU = –10%) и ненулевых потерях напряжения в ней, без средств регулирования напряжения в сети 0,4 кВ обеспечить отклонение напряжения на выводах ЭП уровня δU = –10% для ближайших, и уж точно для наиболее удалённых, невозможно.

Средства регулирования напряжения в сети 0,4 кВ бытового потребителя – вводные вольтодобавочные трансформаторы либо устройства «выпрямитель-инвертор» (ИБП-online) встречаются чрезвычайно редко. Массовая установка такого оборудования как мероприятие по «обеспечению условий в сети потребителя…», к которому подталкивает проект ГОСТ 32144-2103, экономически нецелесообразна.

Можно и отказаться, чтобы снять ответственность с СО. Но тогда как быть с Постановлением Правительства Российской Федерации от 23.05.2006 № 307 «О порядке предоставления коммунальных услуг гражданам» и требованием, чтобы параметры напряжения и частоты в электрической сети в жилом помещении отвечали требованиям, установленным законодательством Российской Федерации?

Также авторы проекта ГОСТ 32144-2013 утверждают, что в «абсолютном большинстве сетей распределительно-сетевого комплекса не выполняется требование ГОСТ 13109-97 по нормально допускаемым значениям отклонения напряжения».

По нашей статистике, в большинстве проведенных работ (до 90%) по измерениям в рамках обязательной сертификации и периодического контроля КЭ соответствие КЭ требованиям ГОСТ 13109-97 по отклонениям напряжения было подтверждено в части предельно допускаемых значений.

Необходимо ещё раз обратить внимание, что требования по обеспечению δU на выводах ЭП указаны также и в действующих нормативных документах по проектированию сетей:

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Отклонение напряжения | Тесла Недостающая для выполнения баланса активной мощности передается в такие системы из соседних энергетических систем, в которых имеется избыток генерируемой мощности. Спрашивайте, я на связи!

Отклонение напряжения в электрических сетях и его влияние на потребителей

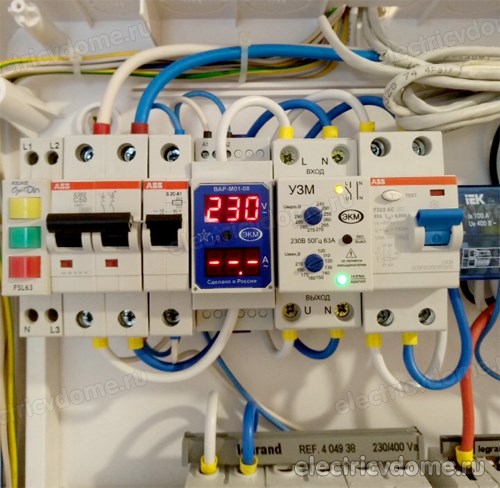

Какое должно быть напряжение 220 или 230 вольт?

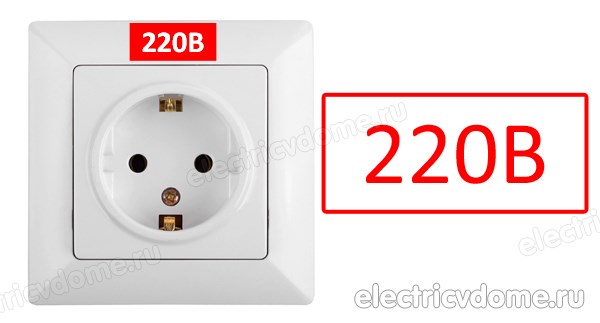

Традиционно на вопрос «какое напряжение в розетке» ответ был однозначным — 220В. На это указывали предупреждающие надписи «220В» на розетках и «220/380В» на трансформаторах и распредустройствах в жилых районах.

Начиная с 1993г ситуация изменилась и ответ перестал быть однозначным. Согласно ГОСТу 29322-92 и ГОСТу 30804.4.30-2013 напряжение в розетке составляет 230В при частоте 50Гц, причём переход на эти параметры должен быть произведён к 2003г.

Однако ГОСТ 29322-2014 допускает подачу в розетки напряжения 220В, а норма напряжения в сети по ГОСТу 32144-2013, которым руководствуются поставщики электроэнергии, составляет 220В.

Такое изменение стандартов было произведено для приведения в соответствие параметров российских и европейских электросетей. Кроме России, аналогичные нормативные документы действуют в Украине и странах Балтии.

Справка! БОльшая часть бытовых электроприборов может нормально работать при напряжении сети от -15% до +10% от номинального. Для электроприборов 220В допустимые параметры составляют от 187 до 242 вольта, для устройств 230В напряжение сети должно быть от 195 до 253 вольта.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

На участке цепи В послеаварийных режимах работы электрической сети допускается отклонение частоты от плюс 0,5 Гц до минус 1 Гц общей продолжительностью за год не более 90 ч. Спрашивайте, я на связи!

Какое напряжение в розетках разных странах мира

1. щупы прибора подключаются к клеммам или вставляются в гнёзда COM и VΩmA, на некоторых типах приборов один из щупов необходимо подключить к клемме «*»;
2. переключатель устанавливается в положение ACV, диапазон измерений выбирается 250, 500 или 750В;
3. в советских приборах серии «Ц» переключателем устанавливается только диапазон, а для измерения переменного напряжения необходимо дополнительно нажать кнопку «~».

Норма напряжения в сети по ГОСТ 29322-2014

30.09.2014 ГОСТ 29322-92 был заменён ГОСТом 29322-2014 (IEC 60038:2009). Этот нормативный документ определяет новые параметры электросети.

Согласно его нормам напряжение в розетке должно составлять 230В ±10% (207-253 вольта) . Частота при этом должна быть 50±0,2Гц. Новые параметры сети 230/400В заменяют ранее действовавшие в России и других европейских странах стандарты 220/360, 220/380 и 240/415 вольт.

Это было сделано для упрощения импорта и экспорта электроэнергии и унификации бытовых и промышленных электроприборов.

Номинальное напряжение, согласно этому ГОСТу, в сетях до 1кВ зависит от частоты и указано в таблице А1:
